OpenCV:检测有缺陷的矩形

Question

目前，我正在进行一个项目，尝试使用OpenCV (Python或C++)在照片中找到矩形表面的角。

我通过过滤颜色选择了想要的表面，然后我得到了掩码，并将它传递给了cv2.findContours

cnts, _ = cv2.findContours(mask, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cnt = sorted(cnts, key = cv2.contourArea, reverse = True)[0]
peri = cv2.arcLength(cnt, True)
approx = cv2.approxPolyDP(cnt, 0.02*peri, True)
if len(approx) == 4:
    cv2.drawContours(mask, [approx], -1, (255, 0, 0), 2)

这给了我一个不准确的结果：

​

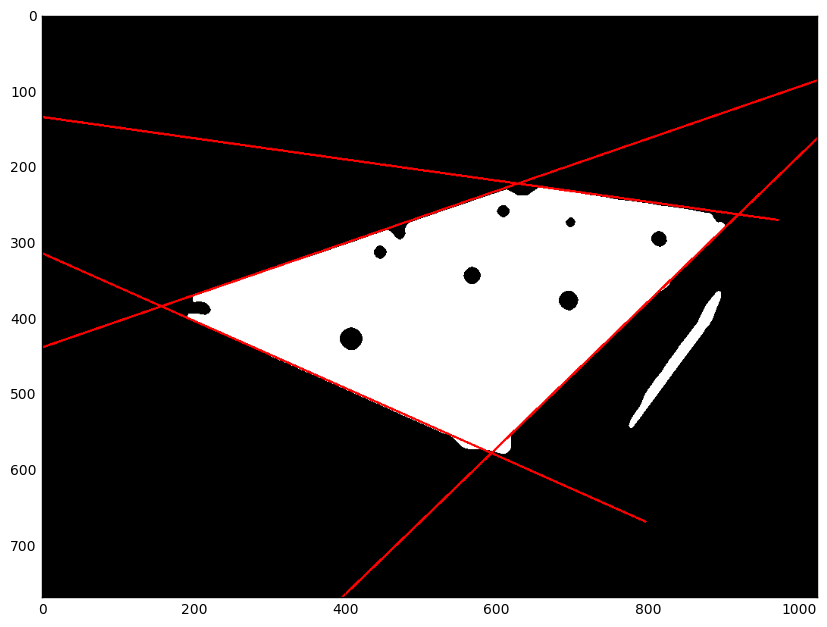

使用cv2.HoughLines，我成功地得到了4条直线，精确地描述了表面。他们的交叉口正是我所需要的：

edged = cv2.Canny(mask, 10, 200)
hLines = cv2.HoughLines(edged, 2, np.pi/180, 200)
lines = []
for rho,theta in hLines[0]:
    a = np.cos(theta)
    b = np.sin(theta)
    x0 = a*rho
    y0 = b*rho
    x1 = int(x0 + 1000*(-b))
    y1 = int(y0 + 1000*(a))
    x2 = int(x0 - 1000*(-b))
    y2 = int(y0 - 1000*(a))
    cv2.line(mask, (x1,y1), (x2,y2), (255, 0, 0), 2)
    lines.append([[x1,y1],[x2,y2]])

​

​

问题是:是否有可能以某种方式调整findContours

另一种解决办法是找到交叉口的坐标。欢迎提供任何有关此方法的线索:)

有人能给我一个如何解决这个问题的提示吗？

Answer 1

求交并不是看上去那么简单，但在找到交点之前，应该考虑以下问题：

1. 最重要的是为HoughLines函数选择正确的参数，因为它可以从0返回到无限多的直线(我们需要4条并行)。
2. 由于我们不知道这些线是按什么顺序排列的，所以它们需要相互比较。
3. 由于透视，平行线不再是平行的，所以每条线都有一个交点。一个简单的解决方案是过滤位于照片外部的坐标。但这可能会发生，一个不受欢迎的交叉口将在照片内。
4. 坐标应该排序。根据任务的不同，它可以以不同的方式完成。

cv2.HoughLines将为每一行返回一个值为rho和theta的数组。现在，这个问题成了成对的所有行的方程组：

​

​

def intersections(edged):
    # Height and width of a photo with a contour obtained by Canny
    h, w = edged.shape

    hl = cv2.HoughLines(edged,2,np.pi/180,190)[0]
    # Number of lines. If n!=4, the parameters should be tuned
    n = hl.shape[0]

    # Matrix with the values of cos(theta) and sin(theta) for each line
    T = np.zeros((n,2),dtype=np.float32)
    # Vector with values of rho
    R = np.zeros((n),dtype=np.float32)

    T[:,0] = np.cos(hl[:,1])
    T[:,1] = np.sin(hl[:,1])
    R = hl[:,0]

    # Number of combinations of all lines
    c = n*(n-1)/2
    # Matrix with the obtained intersections (x, y)
    XY = np.zeros((c,2))
    # Finding intersections between all lines
    for i in range(n):
        for j in range(i+1, n):
            XY[i+j-1, :] = np.linalg.inv(T[[i,j],:]).dot(R[[i,j]])

    # filtering out the coordinates outside the photo
    XY = XY[(XY[:,0] > 0) & (XY[:,0] <= w) & (XY[:,1] > 0) & (XY[:,1] <= h)]
    # XY = order_points(XY) # obtained points should be sorted
    return XY

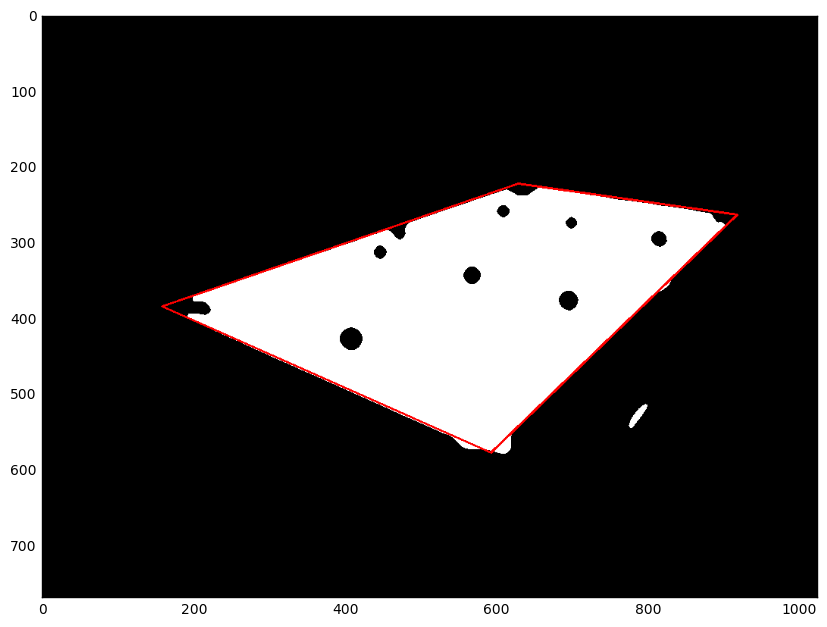

结果如下：

​

​

Answer 2

可以：

1. 选择最长的轮廓
2. 将其分割成分段，并按梯度对它们进行分组。
3. 适合最大的四组线
4. 求交点

但是，Hough变换几乎做了同样的事情。有什么特别的理由不使用它吗？

直线的交点很容易计算。高中坐标几何课可以为你提供算法.
