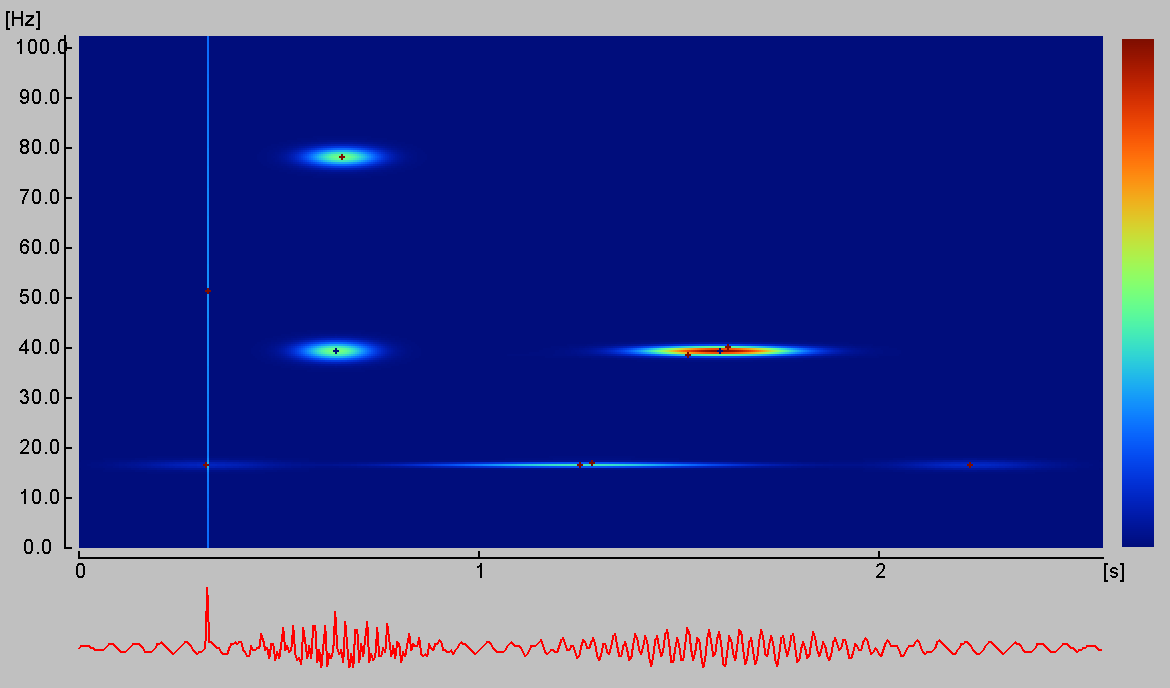

利用MATLAB对信号进行匹配寻踪逼近。我的问题是,我难以想象所选原子的时频表示。我正在尝试生成一个类似于下面的图像(来源)的Wigner图。

我已经研究过小波工具箱,信号处理工具箱以及开源的时频工具箱,但是我可能只是使用了错误的参数,因为我在信号处理方面的经验非常有限。
示例
使用这些数据,我的目标是从上面再现这个情节。
% fit the signal using MP
itermax = 50;
signal = load('signal.txt');
dict = wmpdictionary(length(signal));
[signal_fit, r, coeff, iopt, qual, X] = wmpalg('OMP', signal, dict, ...
'itermax', itermax);
% wigner plot of the simulated signal
tfrwv(signal_fit) % wigner-ville function from time-frequency toolbox
% wigner plot of each atom
atoms = full(dict(:, iopt)) % selected atoms
for i = 1:itermax
tfrwv(atoms(:, i))
end不幸的是,没有一个结果接近目标可视化。注意,在这个示例中,我使用标准参数使用tfrwv,我用它打开的GUI来调整参数。
我非常感谢你的帮助。
更新

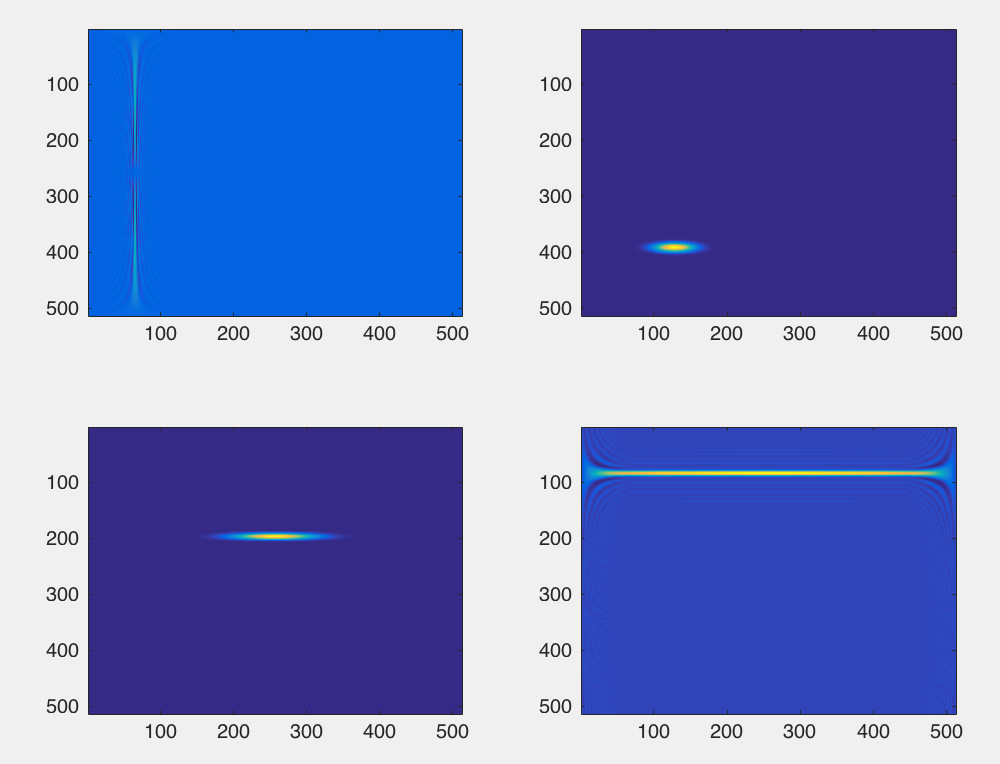

我想我现在已经明白了,我们需要使用Gabor原子来获得形状类似于拉长的高斯的气泡。不幸的是,信号处理工具箱的预定义的dicts中没有Gabor函数。然而,这个问题帮助我实现了所需的字典,因此我得到了看起来与示例非常相似的原子:

由于我的情节接近但并不完美,还有两个问题有待解决:
发布于 2017-03-09 17:21:48
要回答你的第二个问题,‘我如何将独立的图像合并成一个可视化的图形?’
如果你有多个2d矩阵,你想要叠加和显示使用imagesc,我建议采取元素的最大值。
例如,我生成两个具有不同均值和方差的高斯的31x31个网格。
function F = generate2dGauss(mu, Sigma)
x1 = -3:.2:3; x2 = -3:.2:3;
[X1,X2] = meshgrid(x1,x2);
F = mvnpdf([X1(:) X2(:)],mu,Sigma);
F = reshape(F,length(x2),length(x1));
end
F1 = generate2dGauss([1 1], [.25 .3; .3 1]);

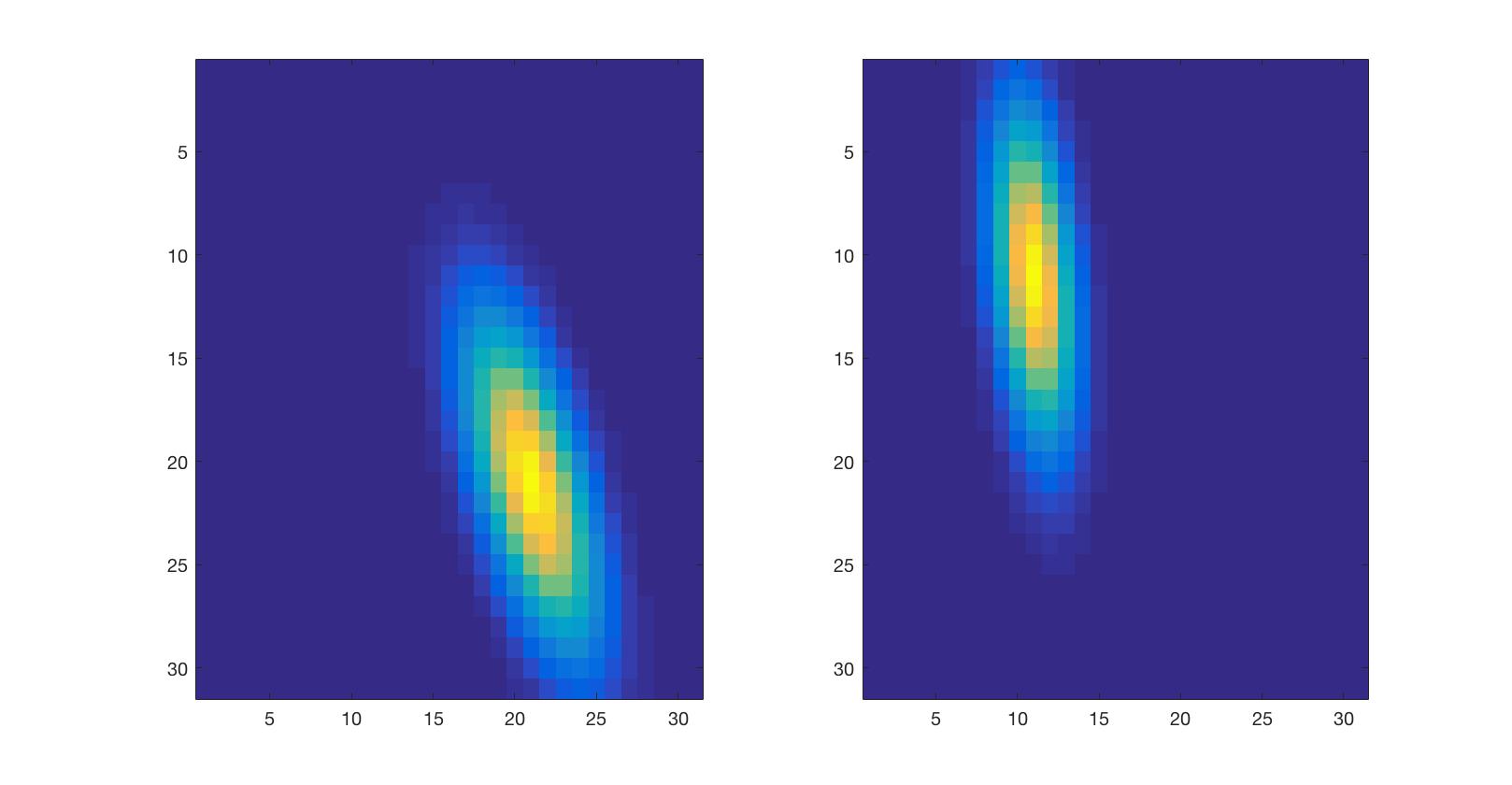

F2 = generate2dGauss([-1 -1], [.1 .1; .1 1]);我可以像在你的例子中那样用子图来绘制它们,
figure;
subplot(1,2,1);
title('Atom 1');
imagesc(F1);
subplot(1,2,2);
title('Atom 2');
imagesc(F2);

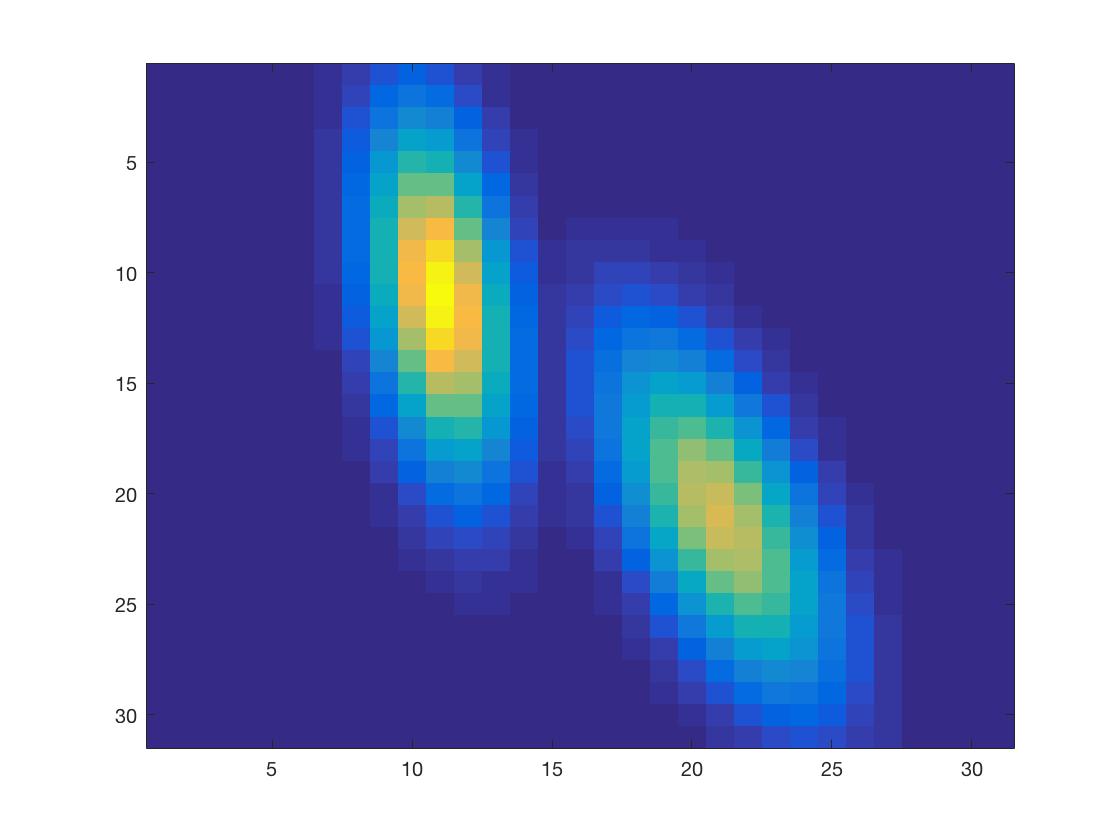

或者我可以绘制两个网格的每个元素的最大值。
figure;
title('Both Atoms');
imagesc(max(F1, F2));

你也可以尝试元素的方法,和,等等,但是根据你给出的例子,我认为最大值会给你最干净的结果。
不同职能的可能利弊:
发布于 2017-03-08 09:58:44
问:我怎样才能把独立的图像组合成一个单一的可视化?
使用子图绘制多幅图,在图中以2×2的方式找到下面的样本。用代码修改你的方程
x = linspace(-5,5);
y1 = sin(x);
subplot(2,2,1)
plot(x,y1)
title('First subplot')
y2 = sin(2*x);
subplot(2,2,2)
plot(x,y2)
title('Second subplot')
y3 = sin(4*x);
subplot(2,2,3)
plot(x,y3)
title('Third subplot')
y4 = sin(6*x);
subplot(2,2,4)
plot(x,y4)
title('Fourth subplot')https://stackoverflow.com/questions/42598558
