Sim 900 GPRS屏蔽口

Question

我目前正在从事一个基于Sim 900芯片的GPRS屏蔽项目

我想知道有没有人知道哪个是VIN Pin和戒指销？它并没有在黑板上说，所有其他的搜索都把我带到了死胡同。

此外，如果你有一个详细的引脚布局，这将是非常感谢。

谢谢

GPRS屏蔽是下面链接中的一个。

http://imgur.com/a/1a2gx

Answer 1

环销

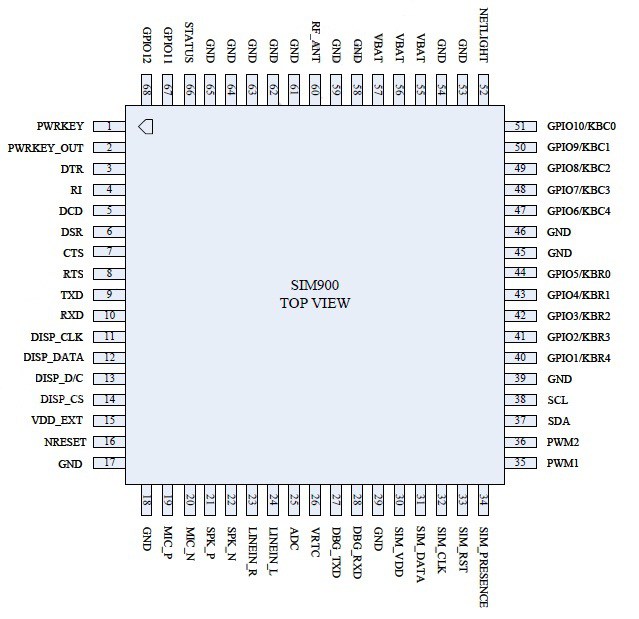

如果您有一个具有连续性测试的万用表，请检查Sim 900芯片上的RI引脚(#4)的位置。以下是引脚的概述：

如果不是这样的话(有些盾牌没有破掉)，你可以用LED把电线焊接到RI引脚上，再用电阻接地，如下所示：

日品

在默认情况下，环指示符是高的，当有来电时，环指示器是低的。因此，当没有呼叫时，LED是打开和关闭时，有一个来电。

文

当开关的位置(下图中左中)设置为"extern“(右)时，您必须为桶形连接器提供电源。当您将开关设置到左侧位置时，模块将从arduino OR的5V引脚获得电源(不要同时附加两者！)一个外部电源连接到那个引脚上。

​

​

希望它有帮助:)

PS:这些SIM模块的峰值可以达到2安培。我建议你使用外部电源，可以提供最低2A在5V。

编辑：

这可能会有帮助：v1.0/。我想它和你的模块是一样的。查看页面底部的"GPRS盾牌v1.4示意图“。

编辑2：

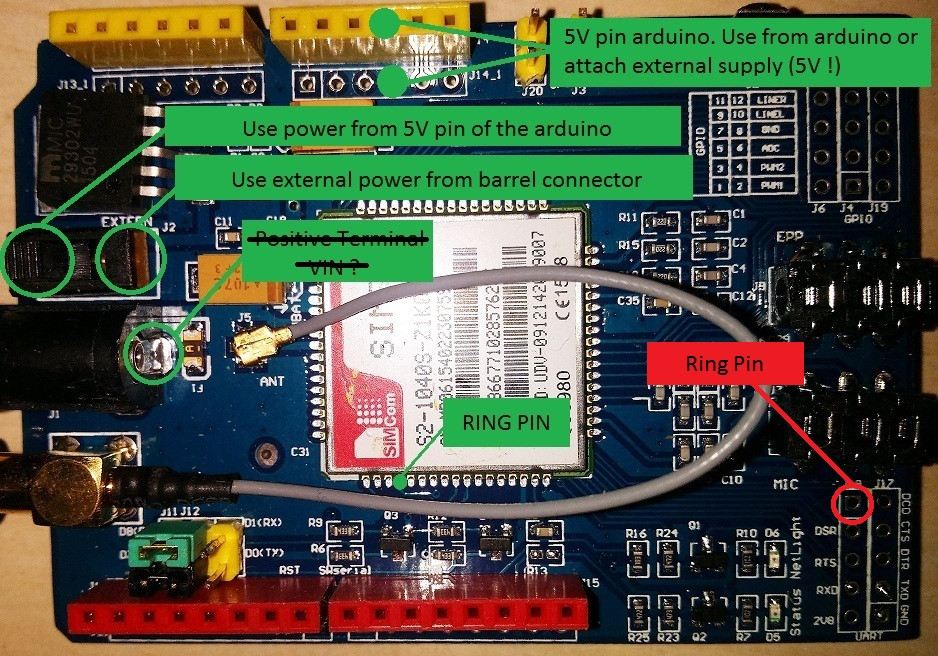

从链接和你的板比较，我非常肯定环销是在上面的图片中用红色标记的那个。不过，用万用表检查并不疼。您可以添加相同的电路，我上面描述的引脚，以增加一个LED指示灯。
