支持协作的UML工具

Question

我正在寻找一个支持协作图的UML建模工具(例如，uml设计器、纸莎草、莫德里奥等)(如：http://www.uml-diagrams.org/collaboration-diagrams/collaboration.html和这里的http://www.uml-diagrams.org/collaboration-diagrams/collaboration-use.html)。

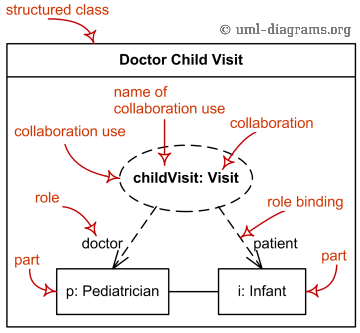

我对绘制这种模式的能力特别感兴趣：

​

​

如果有人能把我和这方面的一个好教程联系起来，我也会很感激。

PS :为了给出一些上下文，我最感兴趣的是协作图，以描述类图的哪一部分正在参与给定的设计模式(例如，类图的哪些类是观察者模式的观察者/主题)。

Answer 1

要在Modelio下创建复合结构图，您必须：

1. 创建一个项目。
2. 在模型资源管理器下选择UML根项目。

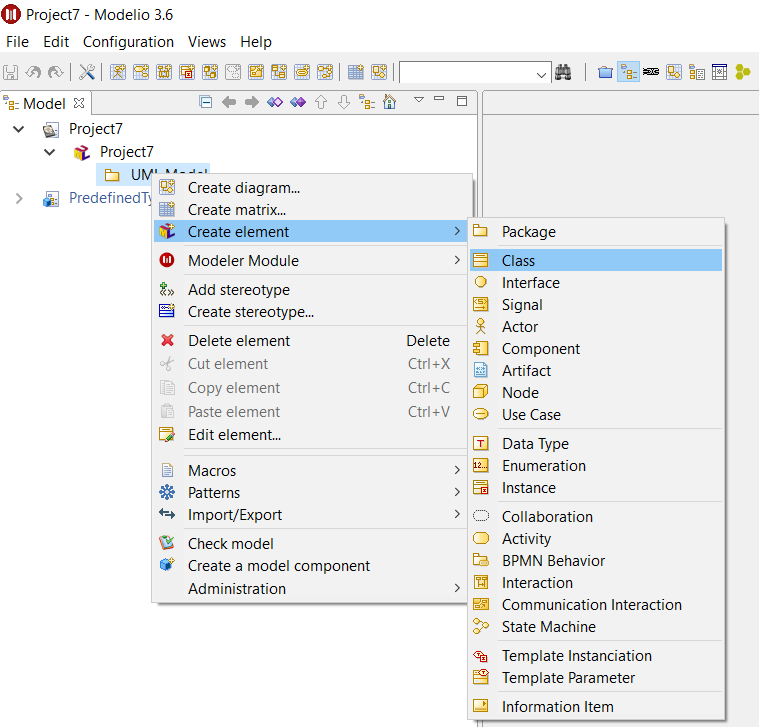

3. 创建一个类。

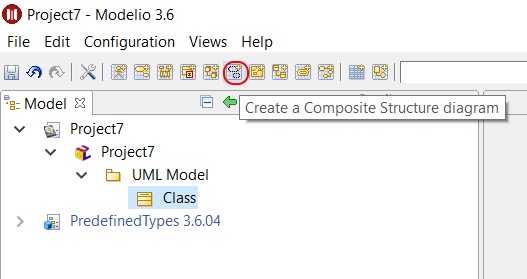

4. 选择创建的类并创建复合结构图。

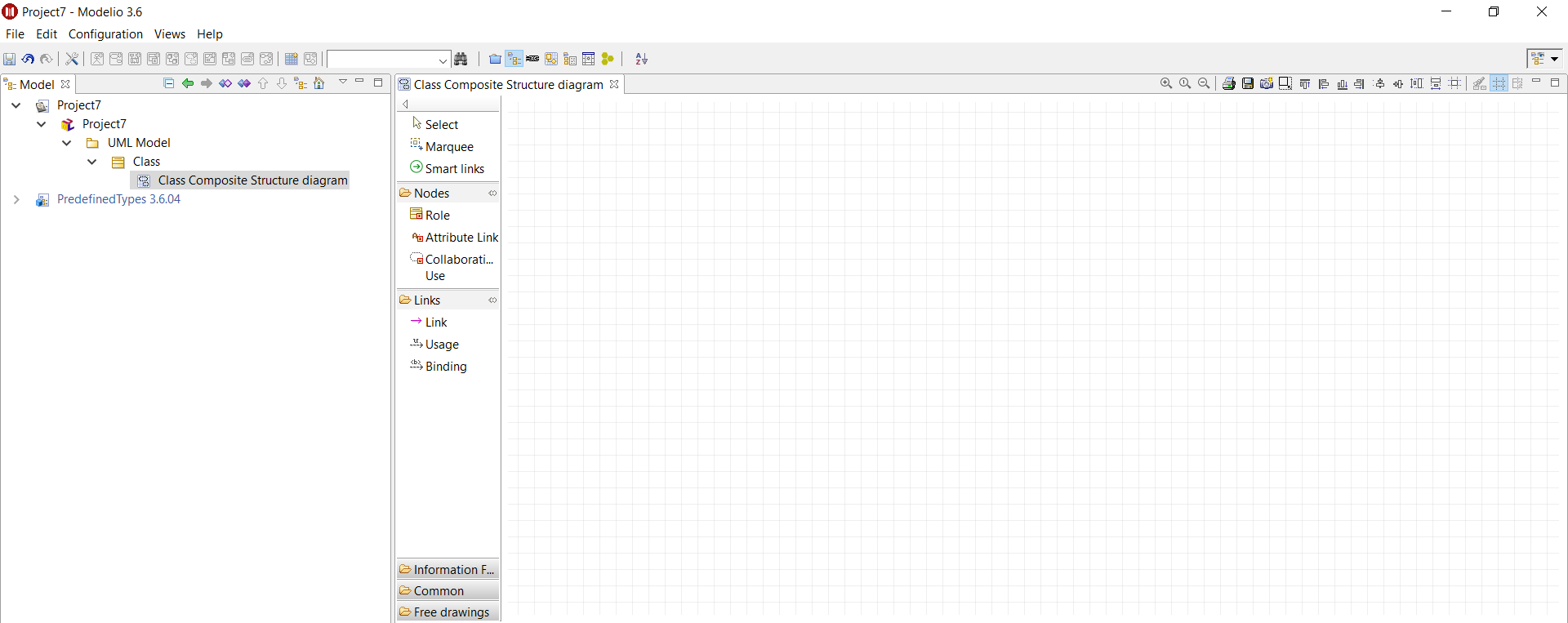

下面的屏幕快照显示了所需的步骤。

​

​
