从python曲面图创建CAD模型

Question

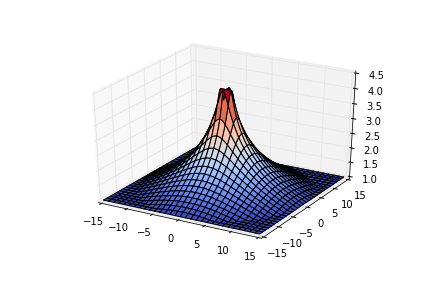

我试图创造一个特殊的几何学镜头。在Python中，我计算并绘制了它们的形状，作为一个表面图：

​

​

为了实际构建这些模型，我需要将其转换为与CAD兼容的文件格式。由于我没有任何CAD软件的经验，我想知道是否有任何方法可以将python曲面图形直接转换为CAD文件格式。我真的很感谢你的帮助！

Answer 1

因为你的曲面似乎是你的一些代码的输出，所以我想有一个简单的方程，可以像(.stp, .igs)模型格式中所期望的那样，把它放入参数模型中，但是你可以针对一个网格格式的(.stl, .ply)，例如在3D打印中。

区别是：

• CAD格式需要已知的原语(如线条、圆弧、b样条、.)
• 网格格式只存储点和多边形(通常是三角形)，所以你完全可以自由放置你的顶点。

有很好的python模块可以编写网格格式：

• 叠层文件文件格式使您在放置顶点时具有很大的灵活性。
• 小矮人 stl文件格式是3D打印的通用解决方案

为了使用这些格式中的任何一种，您必须从点生成一个三角形列表(它只是一个矩阵，因此很容易)：

n = ... # size of your square matrix
triangles = []
for x in range(n):
    for y in range(n):
        triangles.append((x, x+1, x+n))
        triangles.append((x+1, x+1+n, x+n))

如果您想要利用轴向测量的优势，从一个轮廓生成一个旋转表面，或者如果您想在导出之前以任何方式处理您的透镜网格，您可以查看帕玛卡德、皮梅什、三角网格。
