<blockquote>
 <blockquote>
 THIS ISN'T A QUESTION ABOUT PROGRAMMING. I'll answer but don't worry if someone delete the question.
 </blockquote>
</blockquote>

I like to create my own title blocks. You can do that creating a schematic component and introducing the parameters you want.

<ol>

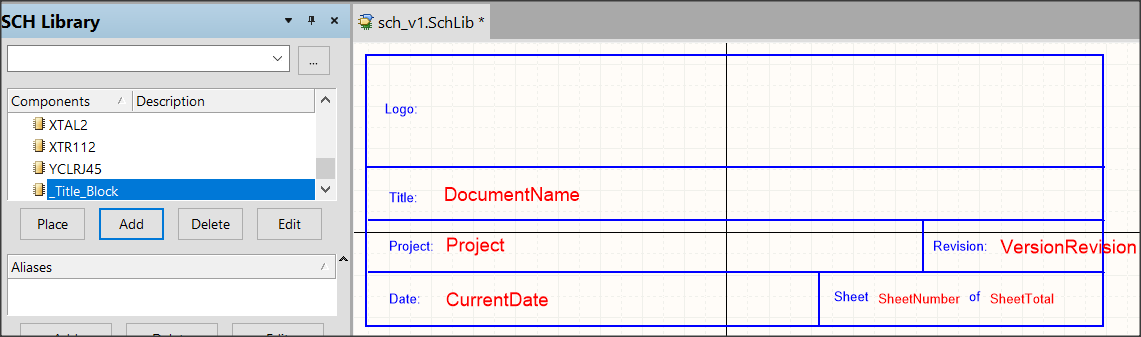

<li>In your schematic library, add a new component called <code>Title_Block</code>. Use lines and strings to create the fields.</li>
</ol>

<a href="https://i.imgur.com/XDXXwrU.png" rel="nofollow noreferrer"><img src="https://i.imgur.com/XDXXwrU.png" alt="New component title block"></a>

<blockquote>

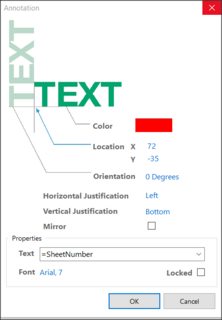

 I put these strings in red to show that are special strings starting with '=' sign.
</blockquote>

<a href="https://i.imgur.com/hPKC5lfm.png" rel="nofollow noreferrer"><img src="https://i.imgur.com/hPKC5lfm.png" alt="Special strings"></a>

These special strings will be replaced automatically by Altium when you create a parameters with the same name. I put some Altium default parameters (<code>SheetNumber</code>, <code>SheetTotal</code>, <code>CurrentDate</code> and <code>Title</code>) and two that we'll create (<code>VersionRevision</code> and <code>Project</code>). You can see other default special strings here: <a href="http://wiki.altium.com/pages/viewpage.action?pageId=37585099" rel="nofollow noreferrer">Schematic Text Strings</a>.

<ol start="2">

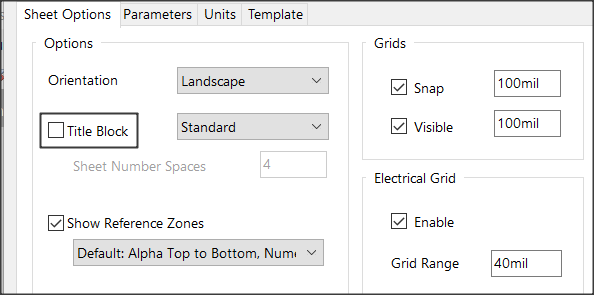

<li>In your schematic sheet, disable the <code>Title Block</code> to introduce yours. Right click on the schematic, <code>Options &gt; Sheet...</code>, and uncheck the <code>Title Block</code> box.</li>
</ol>

<a href="https://i.imgur.com/WKedseF.png" rel="nofollow noreferrer"><img src="https://i.imgur.com/WKedseF.png" alt="Uncheck title block"></a>

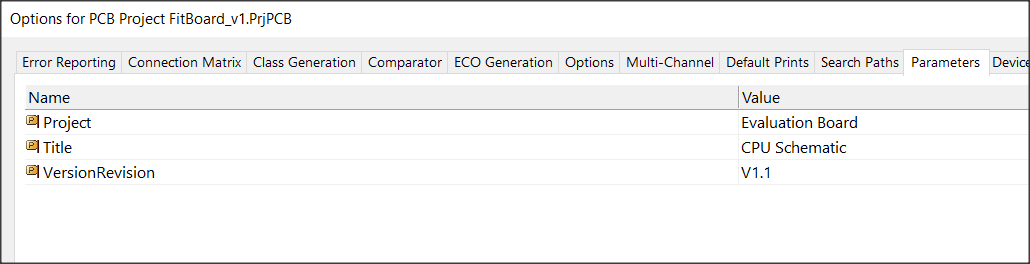

Create your own parameters on <code>Project &gt; Project Options</code> tab <code>Parameters</code> like this:

<a href="https://i.imgur.com/yER5N7z.png" rel="nofollow noreferrer"><img src="https://i.imgur.com/yER5N7z.png" alt="Project parameters"></a>

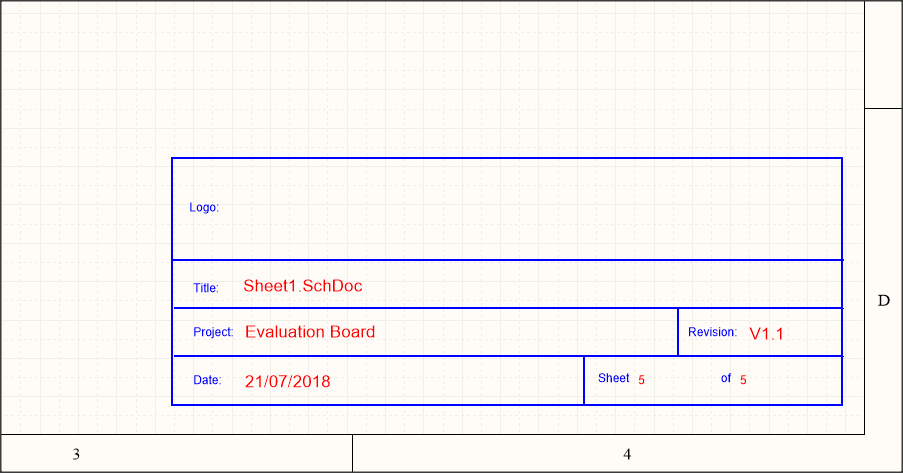

Now, when you add the component called <code>_Title_Block</code> it seems like this:

<a href="https://i.imgur.com/3HWrRt6.png" rel="nofollow noreferrer"><img src="https://i.imgur.com/3HWrRt6.png" alt="Custom title block"></a>

blocks|key|1586492|text|在原理图页中，设计->项目模板->Choose+a|type|unstyled|depth|inlineStyleRanges|offset|length|style|BOLD|entityRanges|data|1586493|下面的位置将是开放的。C:\Users\Public\Documents\Altium\AD16\Templates|1586494|在这里，你可以找到像A3，A4不同的模板为原理图和印刷电路板。您可以根据需要编辑。|1586495|编辑或更改模板表中的徽标：Place->绘图工具->Graphic.|1586496|entityMap^0|7|I|0|B|1B|0|0|D|L|0^^$0|@$1|2|3|4|5|6|7|N|8|@$9|O|A|P|B|C]]|D|@]|E|$]]|$1|F|3|G|5|6|7|Q|8|@$9|R|A|S|B|C]]|D|@]|E|$]]|$1|H|3|I|5|6|7|T|8|@]|D|@]|E|$]]|$1|J|3|K|5|6|7|U|8|@$9|V|A|W|B|C]]|D|@]|E|$]]|$1|L|3|-4|5|6|7|X|8|@]|D|@]|E|$]]]|M|$]]

In Schematic Page,
 Design->Project Template ->Choose a File

Now, following location will be open.
C:\Users\Public\Documents\Altium\AD16\Templates

Here, you can find like A3,A4 different template for Schematic and PCB also.
You can Edit that as per requirement.

To Edit or Change the logo in Template sheet:
Place->Drawing tool->Graphic.

I would like to create a personalize PCB template (Title block) for my company which include company information and logo. So I wanted to know how can I use or edit existing PCB sheet templates according to my needs?

Pariksit.

How to Create or edit existing PCB template (Title block) in Altium Designer v17
