blocks|key|2073840|text|你需要在一边切换一个tx引脚。然后，您需要将CH_PD引脚上的静电除尘器到VCC，当你上传到ESP，你需要拉GPIO0到GND之前，你应用电源。|type|unstyled|depth|inlineStyleRanges|entityRanges|data|2073841|Pin2+-+VCC+--+(3.3V)+VCC|unordered-list-item|2073842|Pin2+-+VCC+-+CH_PD|2073843|Pin4+-+TXD+-+Pin+RX|2073844|Pin6+-+RXD+-+Pin+TX|2073845|Pin8+-+GND+--+GPIO+0(仅在编程时)|2073846|静电除尘器复位针浮动|2073847|最后一件事。看起来USBasp是5v的，所以你需要另外的电源，因为电除尘器的电压是3.3v。|2073848|entityMap^0|0|0|0|0|0|0|0|0^^$0|@$1|2|3|4|5|6|7|S|8|@]|9|@]|A|$]]|$1|B|3|C|5|D|7|T|8|@]|9|@]|A|$]]|$1|E|3|F|5|D|7|U|8|@]|9|@]|A|$]]|$1|G|3|H|5|D|7|V|8|@]|9|@]|A|$]]|$1|I|3|J|5|D|7|W|8|@]|9|@]|A|$]]|$1|K|3|L|5|D|7|X|8|@]|9|@]|A|$]]|$1|M|3|N|5|6|7|Y|8|@]|9|@]|A|$]]|$1|O|3|P|5|6|7|Z|8|@]|9|@]|A|$]]|$1|Q|3|-4|5|6|7|10|8|@]|9|@]|A|$]]]|R|$]]

You need to switch rx an tx pins on one side. Then you need to pull CH_PD pin on the ESP to VCC and when you upload to the ESP you need to pull GPIO0 to GND before you apply power.

<ul>
<li>Pin2 - VCC --- (3.3V) VCC</li>
<li>Pin2 - VCC --- CH_PD</li>
<li>Pin4 - TXD --- Pin RX</li>
<li>Pin6 - RXD --- Pin TX</li>
<li>Pin8 - GND --- GPIO 0 (only when programming)</li>
</ul>

Leave ESP RESET pin floating

Then the last thing. It looks like the USBasp are 5v so you would need another power supply for the ESP witch is 3.3v.

Can I program the ESP8266 module via USBasp V2.0 and Arduino IDE, or do I need to get a different kind of programming stick?

Here're the pins of the USBasp:

<a href="https://i.stack.imgur.com/ddIi7.jpg" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/ddIi7.jpg" alt="enter image description here"></a>

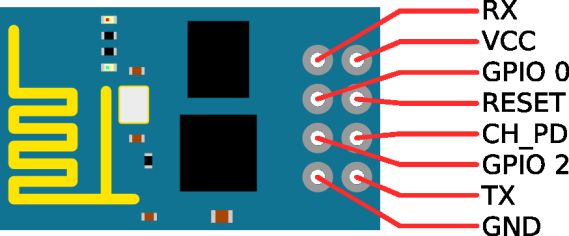

The ESP8266 has the rolling pin setup:

<a href="https://i.stack.imgur.com/vaJDT.jpg" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/vaJDT.jpg" alt="enter image description here"></a>

My current setup: USBasp (left) --- ESP8266 (right)

<ul>
<li>Pin2 - VCC --- (3.3V) VCC</li>
<li>Pin4 - TXD --- Pin TX</li>
<li>Pin6 - RXD --- Pin RX</li>
</ul>

All remaining ESP8266 pins go to ground on the USBasp.

When connecting to my Mac and starting Arduino IDE, the USBasp board and the ESP8266 LEDs light up.

Problem:

The USBasp does not show up in the Port section. Whenever I'm trying to upload a sketch these errors show up:

<code>error: espcomm_open failed
error: espcomm_upload_mem failed</code>

Questions:

<ul>
<li>Can I flash an ESP8266 with a USBasp V2.0</li>
<li>Is the setup correct?</li>
</ul>

ESP8266 and USBasp V2.0
