如何在MATLAB绘图图例中添加独立文本

Question

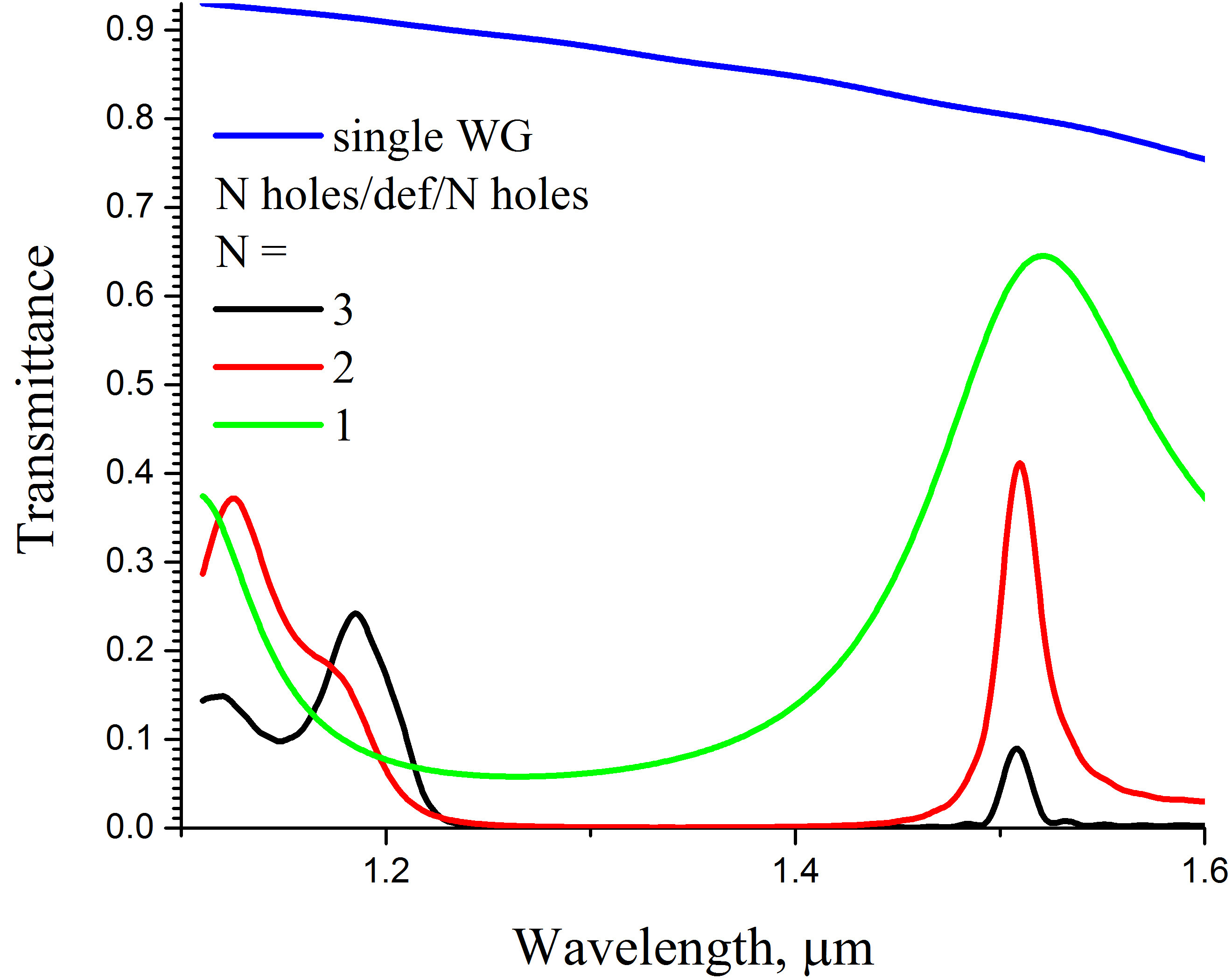

我需要一个图例中的附加文本，它与图形数据和图例标题无关。类似的东西(它是用OriginLab制作的)：

​

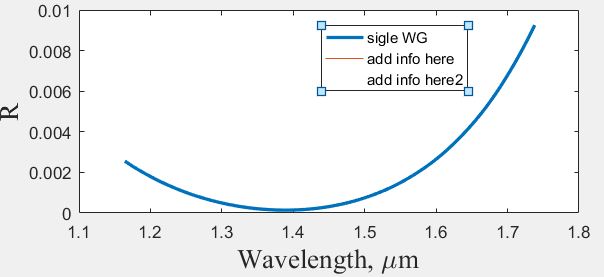

按照这个链接Add custom legend without any relation to the graph，我可以使用plot(NaN,NaN,'display','add info here2', 'linestyle', 'none')添加一些文本。但在这篇文章中有一个缩进：

​

​

如何避免这种缩进？是否有一种更优雅的方法来添加与图例无关的文本和图例标题？

Answer 1

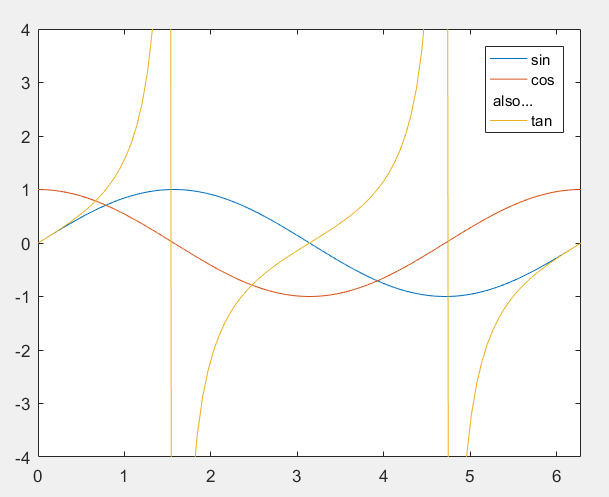

legend函数将作为其第二个输出参数来返回，用于构成图例中的符号和文本的所有组件。因此，可以将“虚拟”行绘制为图例中的占位符，在创建图例时重新排序句柄以将文本放置在所需的位置，并相应地修改图例对象。下面是一个例子：

x = linspace(0, 2*pi, 100);
hl = plot(x, [sin(x); cos(x); tan(x); nan(size(x))].');          % Add a line of NaNs
axis([0 2*pi -4 4]);
[~, objH] = legend(hl([1 2 4 3]), 'sin', 'cos', 'junk', 'tan');  % Reorder handles
set(findobj(objH, 'Tag', 'junk'), 'Vis', 'off');           % Make "junk" lines invisible
pos = get(objH(3), 'Pos');                                 % Get text box position
set(objH(3), 'Pos', [0.1 pos(2:3)], 'String', 'also...');  % Stretch box and change text

​

​

Answer 2

您可以使用注释。这并不完美，但只要很少调整，你就会得到你想要的。下面是一个例子：

% somthing to plot:
x = [0:0.1:5; 5:0.1:10].';
y = sin(x);
% plot the real data:
plot(x,y);
hold on
% make some space in the legend:
Spacing_lines = 3;
h = plot(nan(size(x,1),Spacing_lines));
hold off
set(h,{'Color'},{'w'}); % clear the dummy lines
% place the legend:
hl = legend([{'lable1','lable2'} repmat({''},1,Spacing_lines)]);
% add your text:
annotation('textbox',hl.Position,'String',{'Some info';'in 2 lines'},...
    'VerticalAlignment','Bottom','Edgecolor','none');

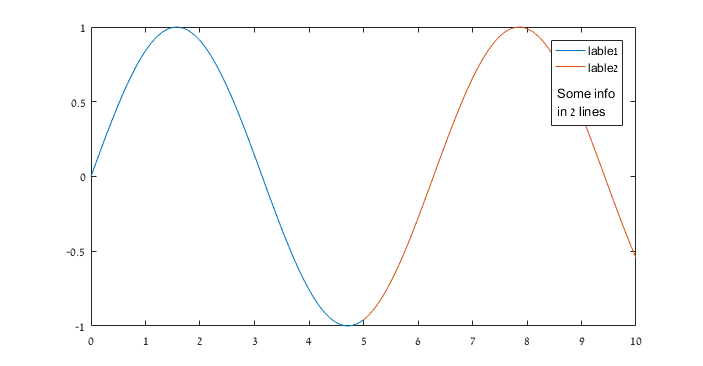

从这里你可以得到：

​

​

Answer 3

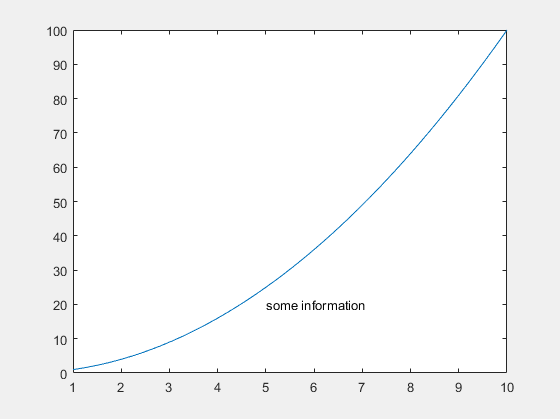

您可以通过这样的方式将任何文本添加到任何情节点：

txt1 = 'some information';
text(x1,y1,txt1)

x1, y1坐标。

​

​

顺便说一句，text函数有很多不同的属性(颜色、字体大小、对齐等)。
