用Android读取低对比度(3D)打印QR码

Question

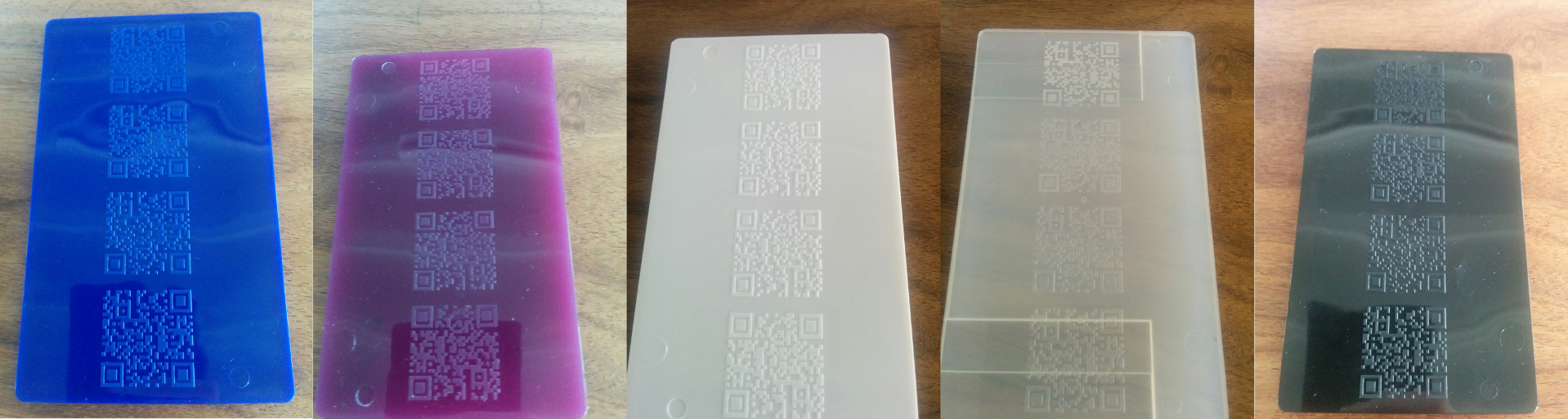

我目前的情况是，我需要一个扫描仪，可以处理读取QR代码，如下所示。

​

​

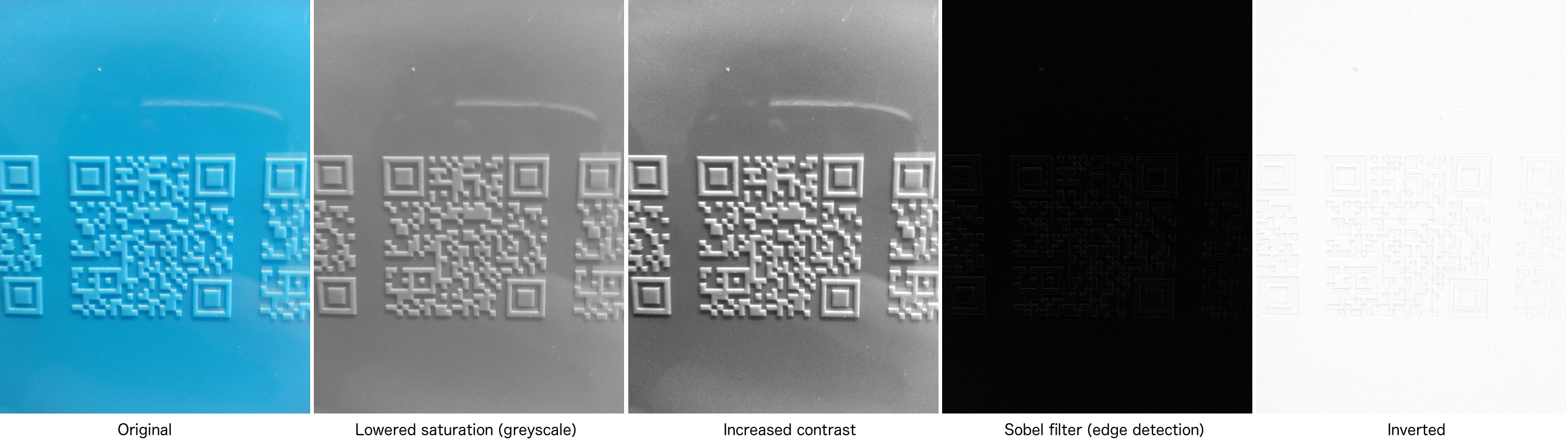

你可以立即明白为什么这会造成问题。由于“普通”QR代码通常被打印在白色背景上(或该背景的某些变化)以提供最大的对比度，这些“打印的”QR代码很少提供给任何人。我试着优化这些，以显示尽可能多的QR代码和背景之间的差异，但这真的不是在我的舵手。我已经找到了一些用于应用特定过滤器提取大纲的OpenCV引用，但恐怕结果还远远不够理想。

​

最后两幅图像很难用人眼识别，更不用说计算机视觉了。在理想的情况下，最后的图像应该是完全白色的，几乎完全黑色的QR代码。

关于扫描仪的实际实现，我已经尝试了下面列出的SDK，但是没有成功地从QR代码中得到响应。

1. 移动视觉API (Google服务)
2. ZXing SDK
3. Anyline SDK
4. ZBar

简言之，我的问题是：

是否有某种类型的过滤，我可以添加，以使QR代码更可读性，或有其他替代使用过滤器。

Answer 1

我个人会尝试以下步骤：

1. 使用将颜色空间更改为这
2. 只从颜色空间提取L通道。
3. 使用http://docs.opencv.org/3.1.0/d5/daf/tutorial_py_histogram_equalization.html而不是equaliseHist
4. 使用检测QR的方法。

Answer 2

在转换到亮度(或获取b&w中的图像)之后，您将需要强大的二进制化过滤器--我可以推荐在javaocr库：https://sourceforge.net/p/javaocr/source/ci/master/tree/core/src/main/java/net/sourceforge/javaocr/filter/SauvolaBinarisationFilter.java中实现的Sauvola二进制化。

(有一些android演示，展示了它在预览图像上的使用情况)

这种过滤器在噪音和不均匀的照明条件下真的工作得很好。而且它也相当快，尽管工作超过50x50窗口(实际上，窗口大小与此过滤器无关)。
