使用继电器不工作的Arduino自停机

Question

我正在做一个项目，需要关闭arduino主电源(而不是睡眠)以节省电池。遵循本教程：佐拉实验室

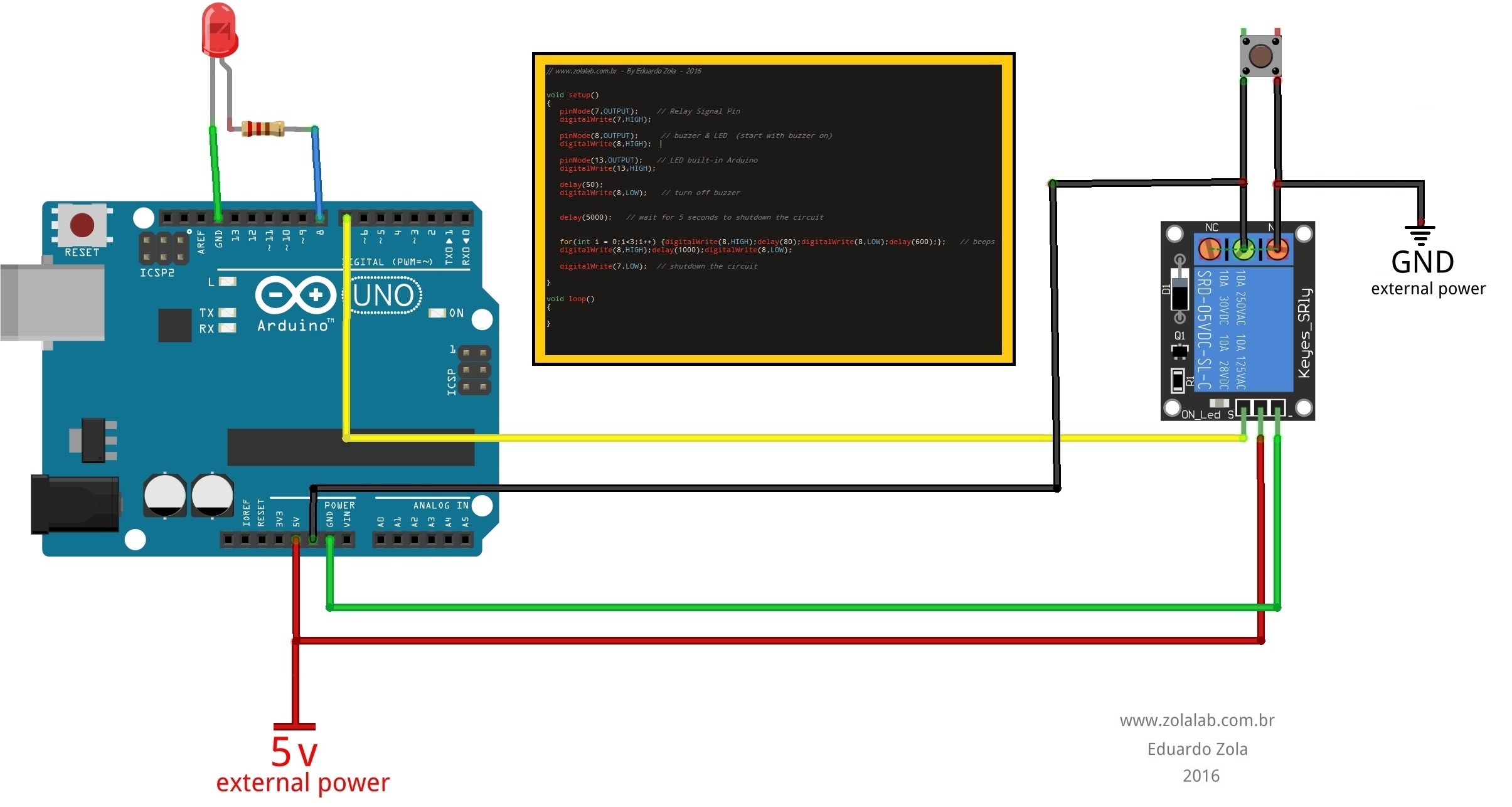

以下是Zola方案(我选择中继选项)：

​

​

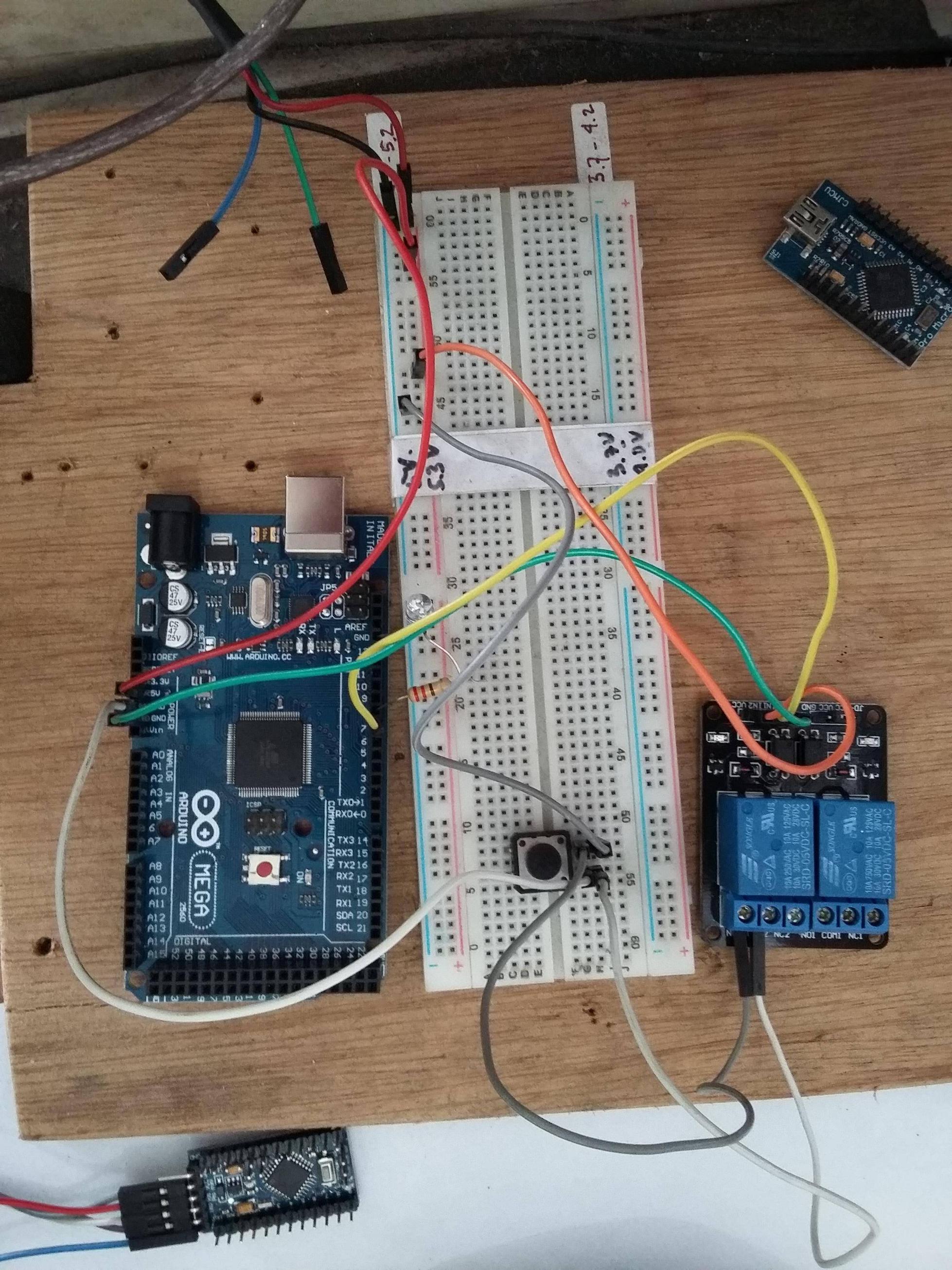

我现在所做的是：

​

守则：

//  www.zolalab.com.br  -  By Eduardo Zola  -  2016


void setup()
{
   pinMode(7,OUTPUT);    // Relay Signal Pin
   digitalWrite(7,HIGH);

   pinMode(8,OUTPUT);     // buzzer & LED  (start with buzzer on)
   digitalWrite(8,HIGH);

   pinMode(13,OUTPUT);   // LED built-in Arduino
   digitalWrite(13,HIGH);

   delay(50);
   digitalWrite(8,LOW);   // turn off buzzer


   delay(5000);   // wait for 5 seconds to shutdown the circuit


   for(int i = 0;i<3;i++){
    digitalWrite(8,HIGH);delay(80);digitalWrite(8,LOW);delay(600);
   };   // beeps
   digitalWrite(8,HIGH);delay(1000);digitalWrite(8,LOW);

   digitalWrite(7,LOW);  // shutdown the circuit

}

void loop()
{

}

我在面包板上的主电源5v来自左上角。

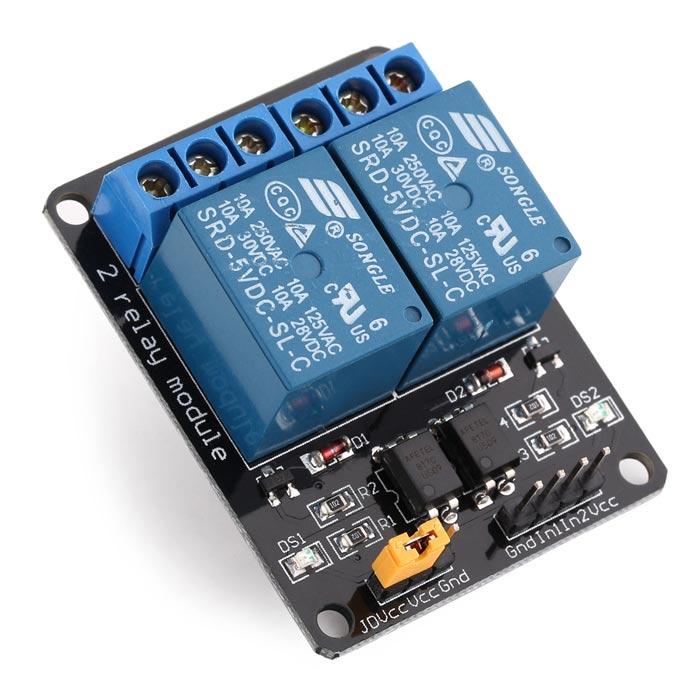

继电器不一样。我的接力是：

​

问题是，当我单击面包板上的开关按钮时，什么都没有发生。任何帮助都将不胜感激。

Answer 1

找到了解决办法。将digitalWrite从HIGH更改为LOW，将LOW更改为HIGH用于pin 7

void setup()
{
    pinMode(7,OUTPUT);    // Relay Signal Pin
    digitalWrite(7,LOW); // <-- change this

    ...
    ...

    digitalWrite(7,HIGH);  // shutdown the circuit <-- change this too
}

void loop()
{
}

希望这能帮助其他人有同样的接力。

Answer 2

像你这样的面包板中间通常有隔开的电源线。在你的设置照片上，看起来你把电源连接到板的上半部分，并将电路复位到下半部分。试着把所有的东西都连接到同样的一半，或者用跳线连接电源线。
