ggplot2:如何在参考线上和下面得到不同的色带

Question

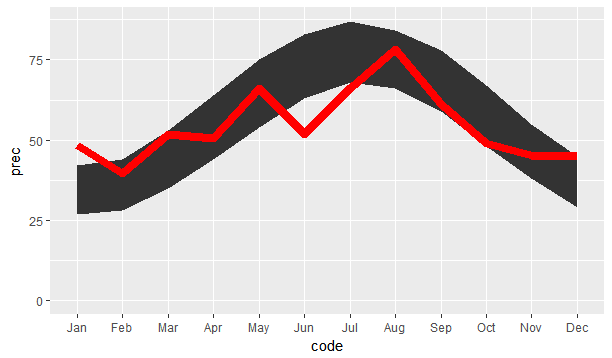

我有一个数据来生成一个geom_ribbon，然后在它上生成一个geom_line。现在，我想把红线上的丝带部分涂成不同的颜色。

​

​

地块的数据数据：

#simulate data
dat <- data.frame(1:12)
colnames(dat) <- c("code")
dat$code <- month.abb
dat$code <- factor(dat$code, levels = dat$code)
dat$Th <- c(42, 44, 53, 64, 75, 83, 87, 84, 78, 67, 55, 45)
dat$Tl <- c(27, 28, 35, 44, 54, 63, 68, 66, 59, 48, 38, 29)
dat$prec <- c(3.03, 2.48, 3.23, 3.15, 4.13, 3.23, 4.13, 4.88, 3.82, 3.07, 2.83, 2.8)
dat$prec <- dat$prec*16
dat

#plot
ggplot(data = dat, aes(x = code, ymin = Tl, ymax = Th)) +
  geom_ribbon(group = 1) +
  geom_line(data = dat, aes(x = code, y = prec, group = 2), colour = "red", size = 3) +
  expand_limits(y = 0)

Answer 1

我们可以通过创建两条丝带来做到这一点，一条在Tl和prec之间，另一条在prec和Th之间。在每种情况下，我们还需要分别处理prec低于或高于Th和Tl的情况。

ggplot(dat, aes(x = code)) +
  geom_ribbon(aes(ymin=pmin(pmax(prec,Tl),Th), ymax=Th, group=1), fill="blue") +
  geom_ribbon(aes(ymin=Tl, ymax=pmax(pmin(prec,Th),Tl), group=2), fill="green") +
  geom_line(aes(y = prec, group = 2), colour = "red", size = 3) +
  expand_limits(y = 0)

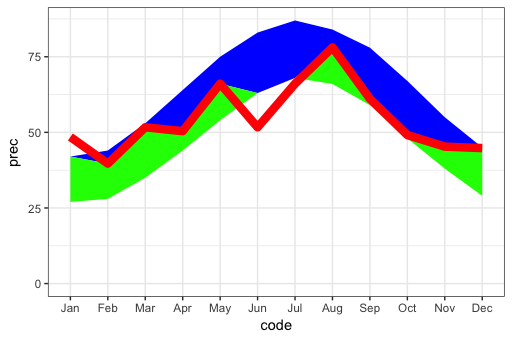

但请注意，由于数据的水平分辨率有限，该图并不完全正确：

​

​

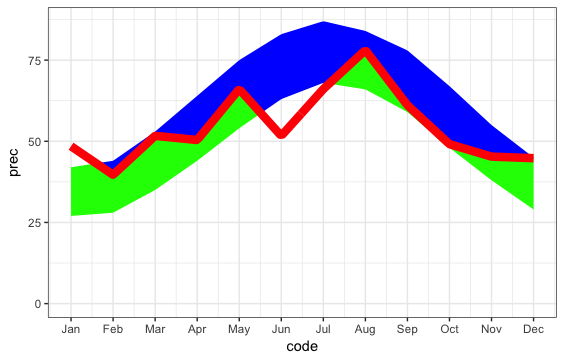

因此，让我们创建一个新的数据框架，在每个月之间的几个点上线性地插值实际数据，然后再创建一个图：

dat.new = cbind.data.frame(
  code=seq(1,12,length=200),
  sapply(dat[,c("prec","Th","Tl")], function(T) approxfun(dat$code, T)(seq(1,12,length=200)))
  )

ggplot(dat.new, aes(x = code)) +
  geom_ribbon(aes(ymin=pmin(pmax(prec,Tl),Th), ymax=Th, group=1), fill="blue") +
  geom_ribbon(aes(ymin=Tl, ymax=pmax(pmin(prec,Th),Tl), group=2), fill="green") +
  geom_line(aes(y = prec, group = 2), colour = "red", size = 3) +
  expand_limits(y = 0) +
  scale_x_continuous(breaks=1:12, labels=month.abb)

​

​
