如何关联ETW跟踪中的RPC调用？

Question

我记录了一个在Windows上执行本地RPC调用的应用程序的跟踪。我在启用Microsoft-Windows-RPC提供程序时使用了xperf。打开跟踪之后，我意识到关联客户机和服务器调用并不那么简单。用一个例子来解释这个问题就更容易了。

客户端发送的RpcClientCall事件如下：

<Event xmlns="http://schemas.microsoft.com/win/2004/08/events/event">
    <System>
        <Provider Name="Microsoft-Windows-RPC" Guid="{6ad52b32-d609-4be9-ae07-ce8dae937e39}" />
        <EventID>5</EventID>
        <Version>1</Version>
        <Level>4</Level>
        <Task>1</Task>
        <Opcode>1</Opcode>
        <Keywords>0x4000000000000000</Keywords>
        <TimeCreated SystemTime="2017-01-02T18:21:54.825009200+0059" />
        <Correlation ActivityID="{f9ace53a-28fe-4129-ac24-8d04ea0a79a9}" />
        <Execution ProcessID="10688" ThreadID="5384" ProcessorID="7" KernelTime="30" UserTime="15" />
        <Channel>Microsoft-Windows-RPC/Debug</Channel>
        <Computer />
    </System>
    <EventData>
        <Data Name="InterfaceUuid">{e60c73e6-88f9-11cf-9af1-0020af6e72f4}</Data>
        <Data Name="ProcNum">0x8</Data>
        <Data Name="Protocol">       3</Data>
        <Data Name="NetworkAddress">NULL</Data>
        <Data Name="Endpoint">epmapper</Data>
        <Data Name="Options">NULL</Data>
        <Data Name="AuthenticationLevel">       6</Data>
        <Data Name="AuthenticationService">      20</Data>
        <Data Name="ImpersonationLevel">       3</Data>
    </EventData>
    <RenderingInfo Culture="en-US">
        <Level>Information </Level>
        <Opcode>Start </Opcode>
        <Task>RpcClientCall</Task>
        <Message>Client RPC call started.   InterfaceUuid:  {e60c73e6-88f9-11cf-9af1-0020af6e72f4}  OpNum:  0x8     Protocol:   LRPC    NetworkAddress  NULL    Endpoint    epmapper    Binding Options     NULL    Authentication Level    7   Authentication Service  8 Impersonation Level   9 </Message>
        <Channel>Debug </Channel>
        <Provider>Microsoft-Windows-RPC </Provider>
    </RenderingInfo>
</Event>

然后出现了许多调试事件(具有相同的ActivityID)，例如：

<Event xmlns="http://schemas.microsoft.com/win/2004/08/events/event">
    <System>
        <Provider Name="Microsoft-Windows-RPC" Guid="{6ad52b32-d609-4be9-ae07-ce8dae937e39}" />
        <EventID>4</EventID>
        <Version>1</Version>
        <Level>5</Level>
        <Task>3</Task>
        <Opcode>0</Opcode>
        <Keywords>0x4000000000000000</Keywords>
        <TimeCreated SystemTime="2017-01-02T18:21:54.825028400+0059" />
        <Correlation ActivityID="{f9ace53a-28fe-4129-ac24-8d04ea0a79a9}" />
        <Execution ProcessID="10688" ThreadID="5384" ProcessorID="7" KernelTime="30" UserTime="15" />
        <Channel>Microsoft-Windows-RPC/Debug</Channel>
        <Computer />
    </System>
    <EventData>
        <Data Name="Subject">76</Data>
        <Data Name="Verb">75</Data>
        <Data Name="SubjectPointer">0x24F9A52CAF0</Data>
        <Data Name="ObjectPointer">0x180</Data>
        <Data Name="DataPointer">0x22000130</Data>
    </EventData>
    <RenderingInfo Culture="en-US">
        <Level>Verbose </Level>
        <Task>Debug</Task>
        <Message>RPC Log Event.
    Subject:    ALPC    Verb:   PKT_OUT     SubjectPointer:     0x24F9A52CAF0   ObjectPointer:  0x180   Data:   0x22000130 </Message>
        <Channel>Debug </Channel>
        <Provider>Microsoft-Windows-RPC </Provider>
    </RenderingInfo>
</Event>

稍后我可能会发现RpcServerCall事件，它可能表示来自服务器的响应：

<Event xmlns="http://schemas.microsoft.com/win/2004/08/events/event">
    <System>
        <Provider Name="Microsoft-Windows-RPC" Guid="{6ad52b32-d609-4be9-ae07-ce8dae937e39}" />
        <EventID>6</EventID>
        <Version>1</Version>
        <Level>4</Level>
        <Task>2</Task>
        <Opcode>1</Opcode>
        <Keywords>0x4000000000000000</Keywords>
        <TimeCreated SystemTime="2017-01-02T18:21:56.786737300+0059" />
        <Correlation ActivityID="{11bb1d8d-336f-44e3-b853-b903f4fd2651}" />
        <Execution ProcessID="652" ThreadID="15348" ProcessorID="4" KernelTime="90" UserTime="195" />
        <Channel>Microsoft-Windows-RPC/Debug</Channel>
        <Computer />
    </System>
    <EventData>
        <Data Name="InterfaceUuid">{e60c73e6-88f9-11cf-9af1-0020af6e72f4}</Data>
        <Data Name="ProcNum">0x8</Data>
        <Data Name="Protocol">       3</Data>
        <Data Name="NetworkAddress">NULL</Data>
        <Data Name="Endpoint">epmapper</Data>
        <Data Name="Options">NULL</Data>
        <Data Name="AuthenticationLevel">       6</Data>
        <Data Name="AuthenticationService">      20</Data>
        <Data Name="ImpersonationLevel">       0</Data>
    </EventData>
    <RenderingInfo Culture="en-US">
        <Level>Information </Level>
        <Opcode>Start </Opcode>
        <Task>RpcServerCall</Task>
        <Message>Server RPC call started.   InterfaceUuid:  {e60c73e6-88f9-11cf-9af1-0020af6e72f4}  OpNum:  0x4     Protocol:   LRPC    Endpoint    epmapper    Authentication Level    7   Authentication Service  8 </Message>
        <Channel>Debug </Channel>
        <Provider>Microsoft-Windows-RPC </Provider>
    </RenderingInfo>
</Event>

此事件之后再次出现许多调试事件(具有相同的ActivityID)：

<Event xmlns="http://schemas.microsoft.com/win/2004/08/events/event">
    <System>
        <Provider Name="Microsoft-Windows-RPC" Guid="{6ad52b32-d609-4be9-ae07-ce8dae937e39}" />
        <EventID>4</EventID>
        <Version>1</Version>
        <Level>5</Level>
        <Task>3</Task>
        <Opcode>0</Opcode>
        <Keywords>0x4000000000000000</Keywords>
        <TimeCreated SystemTime="2017-01-02T18:21:56.786747500+0059" />
        <Correlation ActivityID="{11bb1d8d-336f-44e3-b853-b903f4fd2651}" />
        <Execution ProcessID="652" ThreadID="15348" ProcessorID="4" KernelTime="90" UserTime="195" />
        <Channel>Microsoft-Windows-RPC/Debug</Channel>
        <Computer />
    </System>
    <EventData>
        <Data Name="Subject">105</Data>
        <Data Name="Verb">43</Data>
        <Data Name="SubjectPointer">0x15B5283A110</Data>
        <Data Name="ObjectPointer">0x0</Data>
        <Data Name="DataPointer">0x1</Data>
    </EventData>
    <RenderingInfo Culture="en-US">
        <Level>Verbose </Level>
        <Task>Debug</Task>
        <Message>RPC Log Event.
    Subject:    IF      Verb:   INC     SubjectPointer:     0x15B5283A110   ObjectPointer:  0x0     Data:   0x1 </Message>
        <Channel>Debug </Channel>
        <Provider>Microsoft-Windows-RPC </Provider>
    </RenderingInfo>
</Event>

调用完成后，我可以在客户机和服务器上看到一个win:stop事件，但是这些事件只有一个字段：Status和ActivityID设置为与win:start事件相同的值，例如：

<Event xmlns="http://schemas.microsoft.com/win/2004/08/events/event">
    <System>
        <Provider Name="Microsoft-Windows-RPC" Guid="{6ad52b32-d609-4be9-ae07-ce8dae937e39}" />
        <EventID>8</EventID>
        <Version>1</Version>
        <Level>4</Level>
        <Task>2</Task>
        <Opcode>2</Opcode>
        <Keywords>0x4000000000000000</Keywords>
        <TimeCreated SystemTime="2017-01-02T18:21:56.786835000+0059" />
        <Correlation ActivityID="{11bb1d8d-336f-44e3-b853-b903f4fd2651}" />
        <Execution ProcessID="652" ThreadID="15348" ProcessorID="4" KernelTime="90" UserTime="195" />
        <Channel>Microsoft-Windows-RPC/Debug</Channel>
        <Computer />
    </System>
    <EventData>
        <Data Name="Status">0x0</Data>
    </EventData>
    <RenderingInfo Culture="en-US">
        <Level>Information </Level>
        <Opcode>Stop </Opcode>
        <Task>RpcServerCall</Task>
        <Message>Server RPC call was completed.     Status:     0x0 </Message>
        <Channel>Debug </Channel>
        <Provider>Microsoft-Windows-RPC </Provider>
    </RenderingInfo>
</Event>

问题

最后，我的问题是：如何100%确定给定的RpcServerCall是对初始RpcClientCall的响应?RpcServerCall--我猜想InterfaceUuid、ProcNum、Protocol和Endpoint之间的匹配是不够的，因为可能同时有多个对给定端点的调用。我希望这些调试事件能够在这里得到帮助。也许还有另一个我应该使用的ETW提供商？或者可能存在启用RelativeActivityId的设置？

Answer 1

您可以通过启用和来关联事件，这对于每个RPC调用都是唯一的。然后，您只需要关联每个活动的开始/停止事件，您就可以在客户端进程的上下文中获得持续时间，以关联任何RPC调用的持续时间。

对于每个活动，可以记录许多调试事件，但只有一个启动/停止元组。这应该能起作用。

​

​

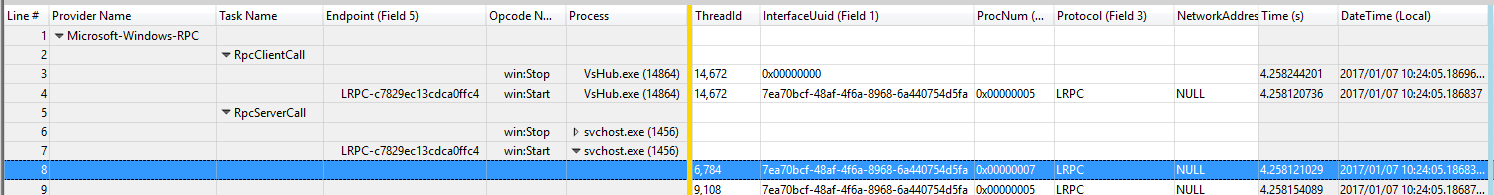

要关联RPC客户端和服务器调用，首先需要通过查看具有相同活动guid的开始/停止事件来查找相应的RPC客户端和服务器调用。对于具有RpcClient调用的给定RpcServer，可以使用字段5(端点)对其进行分组。至少我已经发现，如果给定的端点只同步地服务调用，则这看起来是一个可靠的指示符。接口可能也可以工作，但是由于可以有多个COM服务器同时运行在同一个接口GUID中，所以它不是一个可靠的指示符。我不认为它会比给出的数据好多少。为什么您如此热衷于RPC服务器部分？通常，您只会查看非常长的客户端时间，这足以触发更深入的分析。您在寻找RPC基础结构中的问题吗？

​

​
