切割3D模型？

Question

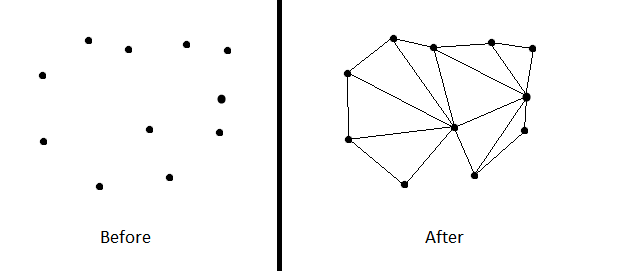

我想分割一个相对于无限平面的三维模型(在WPF中)。我在检查边是否与无限平面相交。如果是的话，我将在交点位置创建一个新的点，所以我得到了几个点，我想在上面生成一个上限，这样模型在切片后就被关闭了。例如，如果这是横截面，结果如下：

注:三角测量并不重要。我只需要三角形。

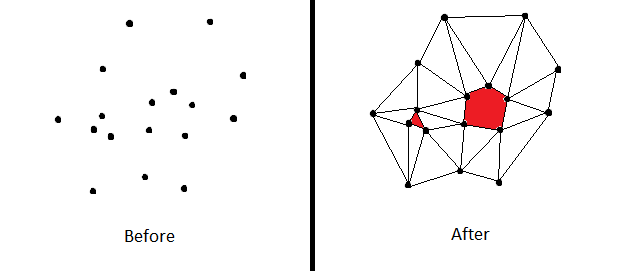

我还需要如下所示(洞标记为红色)：

​

如果按我想的那样做是不可能的(似乎是这样的)，我该怎么做呢？开发人员如何在切片后对对象进行限制？

还有太多的混乱。例如，第一张图片的结果可能是：

我遗漏了什么？?

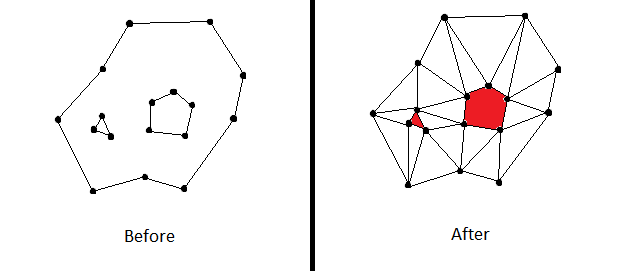

编辑：在做了一些研究之后，我知道我错过了一件事：

​

现在输入是健壮的，我需要完全相同的输出。我该怎么做？？

Answer 1

在过去，我用BSP做过这样的事情。

很抱歉说得这么含糊，但这不是一个微不足道的问题！

基本上，您将三角形网格转换为BSP表示，将裁剪平面添加到BSP，然后将其转换回三角形。

Answer 2

正如code11说的那样，您已经没有足够的数据来解决这个问题了，这些点是不够的。

而不是剪裁边产生新的点，你应该剪辑整个三角形，这将给你新的边缘。这样，你就会有一堆连通的边，而不是一堆点。

在有洞的例子中，只要修改一下，你就会得到一个3个多边形--这几乎就是你所需要的。然后你只需要计算正确的三角剖分。

查找CSG术语或构造实体几何。

编辑：

如果一般的CSG对你来说太慢了，而且你已经剪短了边缘，那么我建议尝试一种‘耳朵剪裁’算法。

下面是一些支持漏洞的描述：https://www.geometrictools.com/Documentation/TriangulationByEarClipping.pdf

您也可以尝试一种“扫描线”方法：http://sites-final.uclouvain.be/mema/Poly2Tri/

以及类似的问题，有许多想法：带孔多边形三角剖分

希望能帮上忙。

Answer 3

在zwcloud所说的基础上，您的点表示是不明确的。你只是没有足够的点来确定任何凹洞/凹槽的实际位置。

但是，如果您可以通过获得额外的点来解决这个问题(我认为您需要段的中点)，那么只需将这些点抛到收缩膜算法中即可。至少你会有一顶帽子。

这些洞更棘手一些。也许您可以只看收缩包计算输出中的排除点，并试图在其中找到其他形状，启发式地倾向于位于新创建多边形的质心附近的点。

附加思想:如果你可以把自己限制在只有一个类似凸孔的凸多边形上，这个问题就会更容易解决。
