Java中的DrawLine

Question

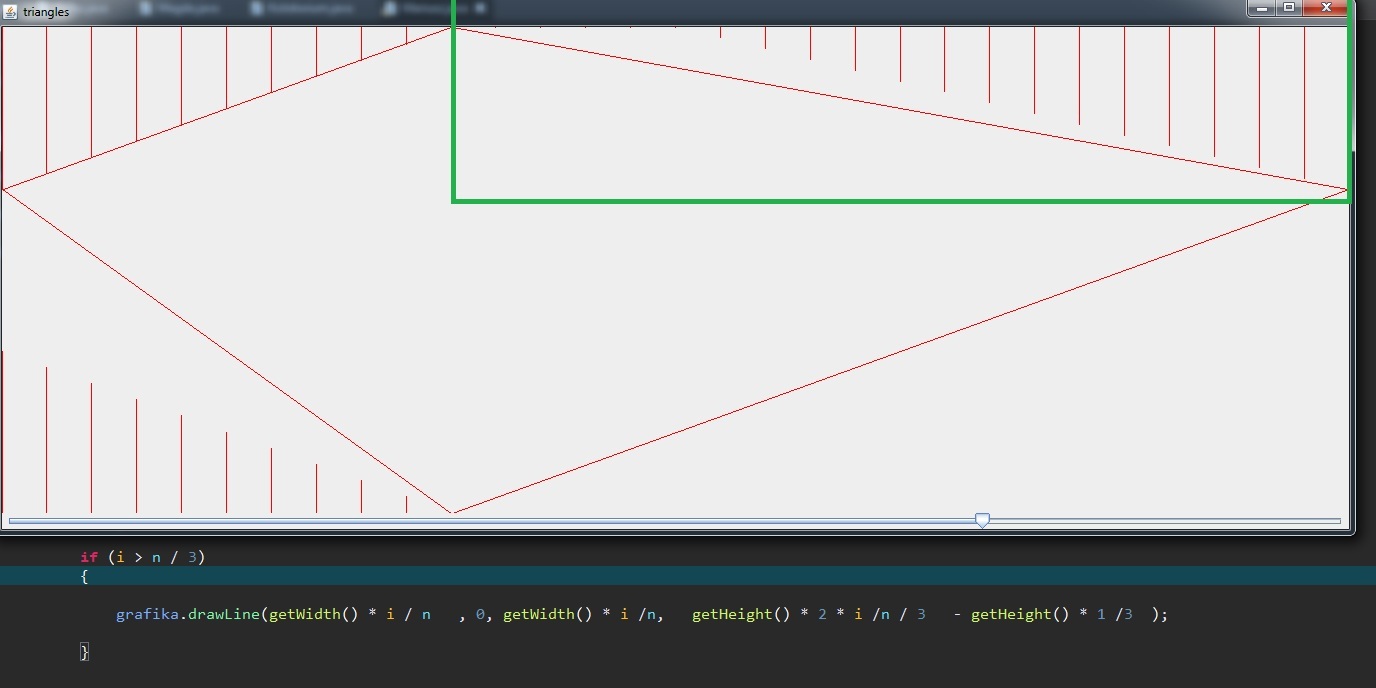

主要思想是-当滑块的值在增长时，更多的线在分割组件的等份，而不是横过多边形的线(就像它在图片的左上角)。我想对所有的角落都这样做，但现在我只做了其中之一。

有人能告诉我，我需要改变什么，使我的线的1/3宽吗？

我的值对1/2很好，但对1/3不是，n是滑块的一个变量。

​

​

我的代码：

import java.awt.*;
import javax.swing.*;
import javax.swing.event.ChangeEvent;
import javax.swing.event.ChangeListener;

public class Mariusz extends JFrame {

    private int n = 5;
    private Color kolor = Color.RED;

    MyComponent komponent = null;

    private class MyComponent extends JComponent
    {
        protected void paintComponent (Graphics grafika)
        {
            grafika.setColor(kolor);
            grafika.drawLine(getWidth() * 1/3, 0, 0, getHeight() * 1/3);
            grafika.drawLine(0, getHeight() * 1/3, getWidth() * 1/3, getHeight());
            grafika.drawLine(getWidth() * 1/3, getHeight(),getWidth(), getHeight() * 1/3);
            grafika.drawLine(getWidth(), getHeight() * 1/3, getWidth() * 1/3, 0);

            for (int i = 0; i < n ; i++)
            {
                if (i <= n / 3)
                {
                    grafika.drawLine(getWidth() * i /n, 0, getWidth() * i /n, (getHeight() - getHeight() * 2/3 ) -  getHeight() * i / n); //lewy gorny
                    grafika.drawLine(  getWidth() * i / n,(getHeight() - getHeight() * 2/3 ) +  getHeight() * i / n + getHeight() *1/3, getWidth() * i / n, getHeight() );
                }
                if (i > n / 3)
                {
                    grafika.drawLine(getWidth() * i / n   , 0, getWidth() * i /n,   getHeight() * 2 * i /n / 3   - getHeight() * 1 /3  );
                }
            }
        }
    }

    public Mariusz(String string)
    {
        super(string);
        setDefaultCloseOperation(EXIT_ON_CLOSE);
        Toolkit kit = Toolkit.getDefaultToolkit();
        Dimension d = kit.getScreenSize();
        setBounds( d.width / 4, d.height / 4, d.width / 2, d.height / 2);

        add (komponent = new MyComponent());

        JPanel panel = new JPanel(new BorderLayout());
        add(panel,BorderLayout.SOUTH);

        final JSlider slider = new  JSlider(3,40,n);
        slider.addChangeListener(new ChangeListener() {

            @Override
            public void stateChanged(ChangeEvent e) {
                // TODO Auto-generated method stub
                n = slider.getValue();
                komponent.repaint();

            }
        });
        panel.add(slider);

        setVisible(true);
    }

    public static void main(String[] args)
    {
        // TODO Auto-generated method stub
        EventQueue.invokeLater(new  Runnable() {
            public void run() {
                new Mariusz("triangles");
            }
        });

    }
}

Answer 1

你的方法是临时性的，我不能相信它将在其他措施中取得成功(4/5等)。

下面是一种基于类似三角形的方法：

从右上角开始向后工作：

h1/h2=(2*w/3)/(2*w/3-(1/n)*(2*w/3))

因此

h2=h1/(.....)

其中h1=h/3。

将其转换为代码

    double f=2./3, f2=1-f;

    g2.setColor(Color.blue);

    for (int i=n-1; i>-1; i--)
    {
      grafika.drawLine(getWidth() * (n-i) / n, 0, getWidth() * (n-i)/n,
        (int)((getHeight()/ 3)/(f/(f-1.*i/n))) );
    }

对于左上角，我们的工作方式是相同的，但使用因子f2：

g2.setColor(Color.green);

    for (int i=0; i<n; i++)
    {
        grafika.drawLine(getWidth() * i / n   , 0, getWidth() * i /n,   (int)((getHeight()/ 3)/(f2/(f2-1.*i/n))) );
    }

左下角也是如此：

g2.setColor(Color.magenta);

    for (int i=0; i<n; i++)
    {
      grafika.drawLine(getWidth() * i / n   , getHeight()-(int)((2*getHeight()/ 3)/(f2/(f2-1.*i/n))), getWidth() * i /n,   getHeight() );
    }

右下角

g2.setColor(Color.black);

    for (int i=n-1; i>-1; i--)
    {
      grafika.drawLine(getWidth() * (n-i) / n   , getHeight()-(int)((2*getHeight()/ 3)/(f/(f-1.*i/n))), getWidth() * (n-i) /n,  getHeight()  );
    }

例如，如果需要4/5度量，则必须将f=4./5和所有2*getHL.8()/3更改为4*getHL.8()/5(getHeight()/3 to getHeight()/5等)。

Answer 2

让我提出另一种办法。而不是挣扎的数学画线从边缘，直到满足多边形，画出规则，完整，垂直的线，然后覆盖在他们之上的多边形。

首先，有三件事要做：

protected void paintComponent(Graphics graphics) {

    super.paintComponent(graphics);

    Graphics2D grafika = (Graphics2D) graphics;

1. 始终调用super方法是您在paintComponent中做的第一件事，以避免工件(除非您知道自己在做什么)。
2. 将Graphics对象转换为更高级的Graphics2D对象总是安全的。
3. 将宽度和高度保存到局部变量，以减少paintComponent()中的调用数。

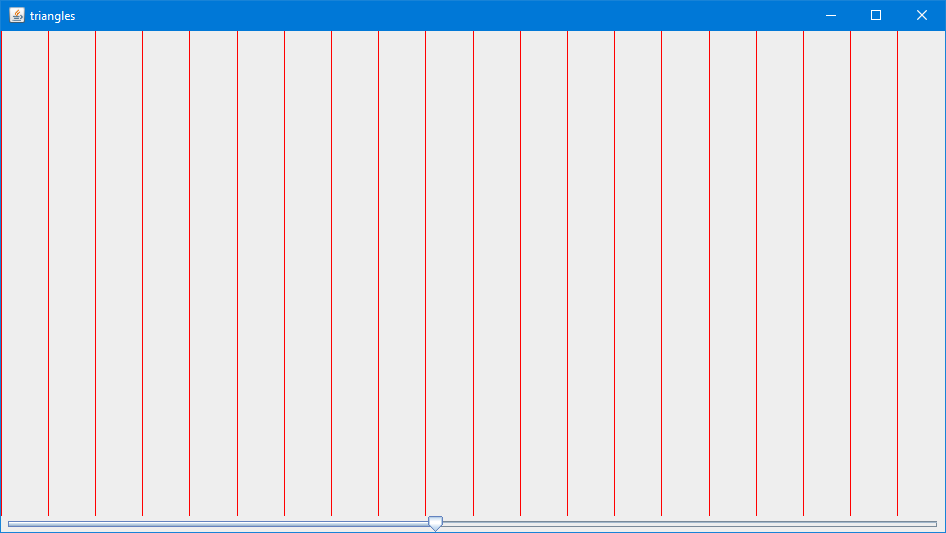

现在，使用这个非常简单的循环绘制线条：

for (int i = 0; i < n; i++)
    grafika.drawLine(w * i / n, 0, w * i / n, h);

这只是减少了你的循环。您可能需要根据您的需求修改它，但是请注意，y坐标扩展了整个组件的高度。

​

​

然后根据Polygon方法中的点创建一个drawLine：

Polygon poly = new Polygon();
poly.addPoint(w * 1 / 3, 0);
poly.addPoint(0, h * 1 / 3);
poly.addPoint(w * 1 / 3, h);
poly.addPoint(w, h * 1 / 3);

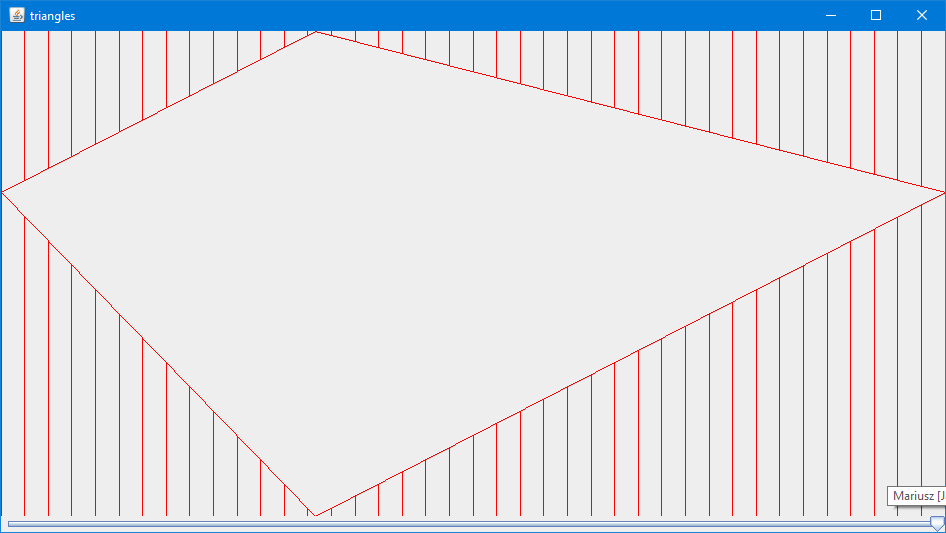

最后，设置填充此形状的颜色，绘制该形状，设置用于概述该形状的颜色，然后再次绘制该形状：

grafika.setColor(getBackground());
grafika.fill(poly); // draws the inside
grafika.setColor(kolor);
grafika.draw(poly); // draws the outline

​

​

希望这不算作弊..。

另外，这条线

add(komponent = new MyComponent());

在我看来是个麻烦的源头。把它分成2组。
