Led矩阵Arduino

Question

我不是一个电气工程师，但我正在建立一个Arduino Nano领导的矩阵40x20领导的电网，我想知道我应该使用什么样的电源，使一切正常工作，而不破坏任何东西。

这是为10x10网格推荐的内容。5V4A电源：http://amzn.to/1UhdJfB

我也将使用WS2812B发光二极管，如果这有任何区别。另外，如果你知道一个很好的软件来制作led动画，那就太棒了，我的软件是有限的。

Answer 1

根据pololu网站

每个RGB发光二极管约50 mA，当它被设置为全亮度，并在5v供电。

一个10x10的栅格由100个发光二极管组成，即5A，所以4A尺寸过小(如果你试图将它们全部照明在完全亮度和白色时，你可能会遇到问题)。

这就是说，40x20 leds是800个leds，这意味着40A (加上arduino)。这个电流真的很大，需要适当的思考如何把它送到leds上。

你可以在网上找到很多电源(在易趣上快速搜索发现很多电源大约25美元，只需搜索5v 40a，你就可以找到它们的列表)；就个人而言，由于价差很低，我会选择5v 60a电源，所以当亮度完全打开时，你不会把它推到极限。

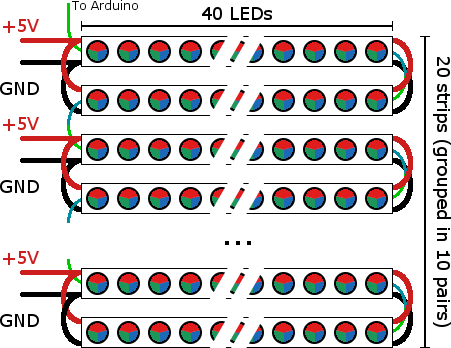

那么，如何传递它。我倾向于把所有的东西都放大，但是我会把leds分成10组，每组的两端都连接一根粗电线(至少AWG14或更大)，然后把它们都拉到电源上。数据线可以被链接在一起。就像这样：

​

​

绿色的电线连接到丁，蓝色的连接到外面。简而言之，你必须将20行分成10组，用单独的电线给每组供电( AWG14线应该直接接入电源，每个线最多可以提供4A)，并将各组的数据线链接起来。

如果你有问题，就问吧;)

Answer 2

您可以使用5V的供应，因为大多数设备，包括arduino，矩阵显示器使用5V。电源的安培额定值取决于所连接的设备(LED)的数量。如果您使用的是WS2812B发光二极管(RGB) u可以使用3.5~5.3V。要编写arduino nano程序，您可以使用他们的官方网站中的正式arduino ide，您可以使用它进行无限的模式扩展以达到您的想象。
