如何填充drawerLayout

Question

​

​

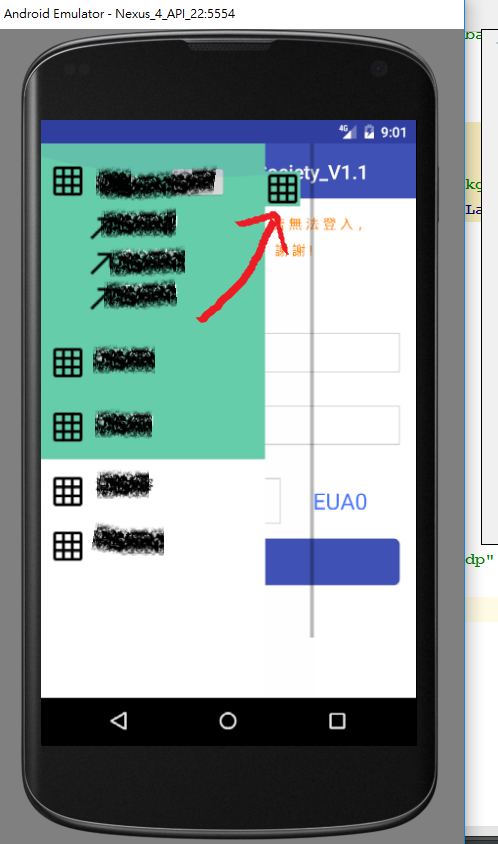

我为headerView设计了布局，并希望在其右侧添加一个图像图标，就像照片一样。

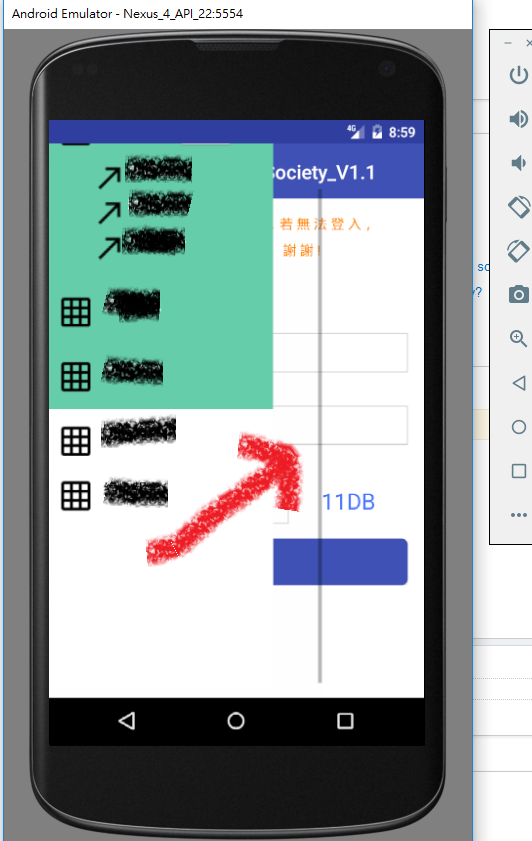

问题是它会显示像图像中的空间，即使我删除图像布局，空间仍然存在。

我试图更改父布局或子布局的布局宽度，任何参数，如数学父或包装内容或提供一个dp。

我试过官方的演示来修复它，但它没有工作。

有人能教我怎么做吗？

​

​

我的nav_heafer.xml：

    <?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="wrap_content"
    android:layout_height="match_parent"
    android:background="#66CDAA"
    android:orientation="horizontal">
    <!--the left navigationView-->
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:orientation="vertical">
        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:layout_marginTop="16dp">
            <!--the left icon-->
            <ImageView
                android:id="@+id/imageView"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_marginLeft="16dp"
                app:srcCompat="@drawable/ic_grid_on_black_24dp" />
            <!--the left textView-->
            <TextView
                android:id="@+id/logIn"
                android:textColor="@android:color/background_light"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="@string/pageLogIn"
                android:background="?android:attr/selectableItemBackground"
                android:clickable="true"/>
            <!--the left button-->
            <Button
                android:id="@+id/logOut"
                android:text="@string/logOut"
                android:layout_width="65dp"
                android:layout_height="wrap_content" />
        </LinearLayout>
    </LinearLayout>
    <!--I just want a outstanding icon over here,on the right side of navigationView-->
    <!--I try add the LinearLayout,but it shows strange-->
</LinearLayout>


  [1]: https://i.stack.imgur.com/hQy1d.png
  [2]: https://i.stack.imgur.com/E9jyu.png

我的MainActivity xml：

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/drawerLayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fitsSystemWindows="false"
    tools:context="com.example.user.taiwandigestionsociety_v11.MainActivity">


    <android.support.design.widget.AppBarLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:background="#FFFFFF">



        <android.support.v7.widget.Toolbar
            android:id="@+id/toolBar"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            app:theme="@style/ToolBarStyle"
            app:layout_scrollFlags="scroll|enterAlways"
            android:background="@color/colorPrimary">
        </android.support.v7.widget.Toolbar>

        <FrameLayout
            android:id="@+id/mainFrame"
            android:layout_gravity="end"
            android:layout_width="match_parent"
            android:layout_height="match_parent"/>

    </android.support.design.widget.AppBarLayout>


    <!--control navigationView width-->
<android.support.design.widget.NavigationView
    android:id="@+id/nav_view"
    android:layout_width="230dp"
    android:layout_height="match_parent"
    android:layout_gravity="start"
    android:background="@android:color/white"
    android:fitsSystemWindows="true"
    app:headerLayout="@layout/nav_header"
    app:menu="@menu/drawer_menu">
</android.support.design.widget.NavigationView>


</android.support.v4.widget.DrawerLayout>

Answer 1

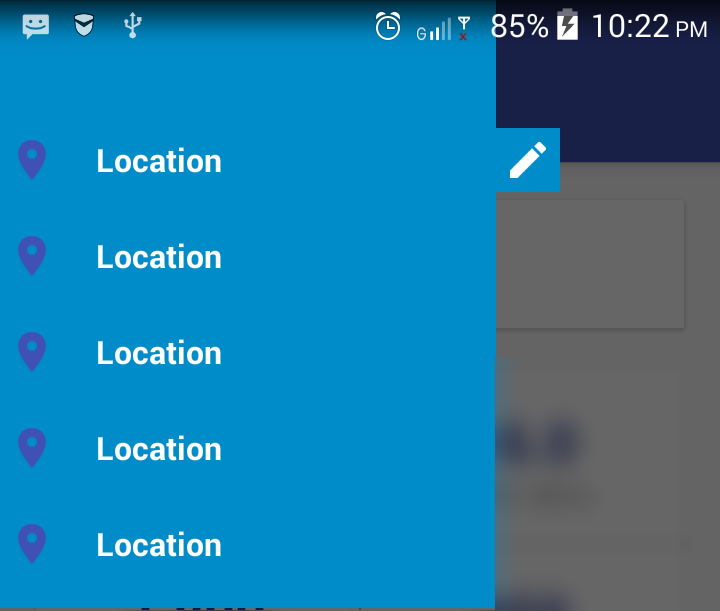

好的，最后我理解了您的问题，solved.This应该给您如下所示。

​

所以我们开始吧！

首先，您想要删除图标后面的白色背景，因此将透明背景设置为导航视图，如下所示。

<android.support.design.widget.NavigationView
    android:id="@+id/navigation_view"
    android:layout_width="wrap_content"
    android:layout_height="match_parent"
    android:layout_gravity="start"

    <!-- it works as transparent background color -->
    android:background="@android:color/transparent"

    app:headerLayout="@layout/navigation_header_support" />

对于自定义标题，您应该使用相对布局作为父级，因为您希望关闭图标位于导航面板的最右侧。因此，我们可以对齐这个关闭的图标，根据家长。这一次，将背景颜色设置为您相对父级布局的直接子元素，就像我为线性布局所做的那样。

为了在相对布局中匹配图标，在直线布局中留下一些右边的空白，这样你的图标就会占用剩馀的右边距空间。设置图标的相同宽度，就像你把线性布局从右边推到右边一样。在这里，我从右边留下32 it的边距，并设置我的图标的宽度来匹配它。

为了正确定位该图标，我使用了以下属性。你应该调整一下你的。

android:layout_alignParentRight="true"
android:layout_alignParentTop="true"

The nav_header.xml

   <?xml version="1.0" encoding="utf-8"?>
    <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent">



        <LinearLayout
            android:paddingTop="64dp"

            <!-- background color -->
            android:background="@color/blue_2"

            android:layout_marginRight="32dp"
            android:orientation="vertical"
            android:layout_width="match_parent"
            android:layout_height="match_parent">

            <TextView
                android:textColor="@android:color/white"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_marginBottom="@dimen/activity_horizontal_margin"
                android:drawableLeft="@drawable/ic_pin_primary"
                android:drawablePadding="@dimen/activity_horizontal_margin"
                android:drawableStart="@drawable/ic_pin_primary"
                android:gravity="center_vertical"
                android:typeface="normal"
                android:textSize="18sp"
                android:text="Location"
                android:textStyle="bold" />

            <!-- Other items go here -->
        </LinearLayout>


        <ImageView
            android:background="@color/blue_2"
            android:layout_alignParentRight="true"
            android:layout_marginTop="64dp"
            android:layout_alignParentTop="true"
            android:src="@drawable/ic_pencil"
            android:layout_width="32dp"
            android:layout_height="32dp" />

    </RelativeLayout>

Answer 2

好吧，这不是你问题的答案。但是，您可以改进您的布局以及性能。然后根据这一点改变你问题中的导航布局，并再次更新你的问题。然后，它可以更易读和更容易理解您的问题。所以任何人都可以很容易地回答

相反，使用一个方向为水平的线性布局图标和textView，您可以这样做，我如下所示。

你目前的执行情况：

    <LinearLayout
        android:layout_marginTop="30dp"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal">

        <ImageView
            android:id="@+id/imageView9"
            android:layout_marginLeft="10dp"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            app:srcCompat="@drawable/ic_grid_on_black_24dp" />

        <TextView
            android:id="@+id/newInformation"
            android:textSize="15dp"
            android:layout_marginLeft="10dp"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="@string/newInformation"
            android:textColor="@android:color/background_light"/>

    </LinearLayout>

现在把它改成这样的东西：

<TextView
    android:id="@+id/person_address"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"

    <!-- this is where your icon goes -->
    android:drawableLeft="@drawable/ic_grid_on_black_24dp"
    android:drawableStart="@drawable/ic_grid_on_black_24dp"

    <!-- your icon's padding -->
    android:drawablePadding="@dimen/activity_horizontal_margin"

    android:gravity="center_vertical" />

请把你的布局改为这样，然后我可以试着回答你的问题。
