顺序图-友好请求FCM

Question

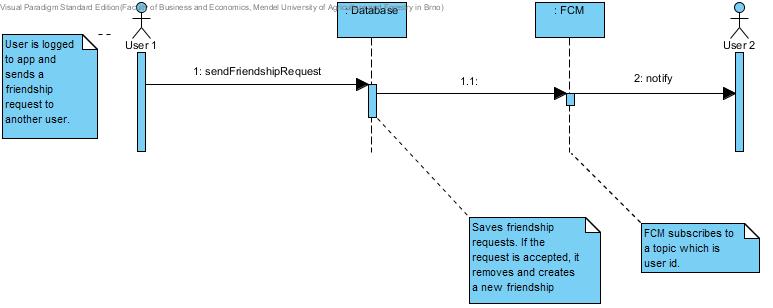

我正在创建表示友谊请求从用户1发送到用户2的序列图。请求存储在Firebase实时数据库中。用户2由订阅主题(即用户id )的Firebase消息通知。用户2可以拒绝或接受请求。这个场景我想按顺序图来建模。到目前为止，我已经创建了这个图表。我不知道如何捕捉动作1.1。日志记录之后，FCM被订阅到用户id。您将如何建模、接受或拒绝请求？

​

​

Answer 1

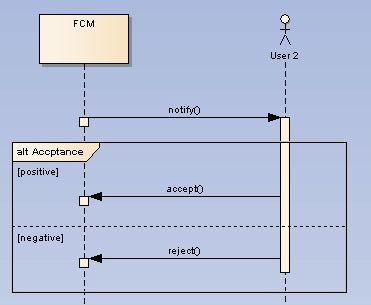

以下是对其进行建模的方法：

​

​

User 2以接受或拒绝的方式对通知作出反应。您可以用一个片段在一个图表中对两者进行建模。或者为这两种情况创建两个图表。

注:信息处的序列号在SDs中是多余的，只有在ADs中才有意义。您可以在图表的上下文菜单(IIRC)的某个位置关闭它们。
