d3中的兰伯特锥共形投影

Question

我试图在我的祖国奥地利的SVG地图上投射一组点(长，长，长)：

map-blank.svg

在Wikimedia上对SVG文件的描述给出了一个投影名称和映射的界限：

兰伯特共形圆锥，WGS84基准 地图的地理界限： 西经17.2° 东: 9.3°W 北纬49.2° 南方:北纬46.0°

虽然我很天真，但我认为这些信息足以用D3创建正确的投影。

这是我第一次尝试：

    let gcc = d3.geoConicConformal()
        .fitSize([width, height], bbox)

其中bbox是一个GeoJSON多边形，表示上面给出的映射的边界。

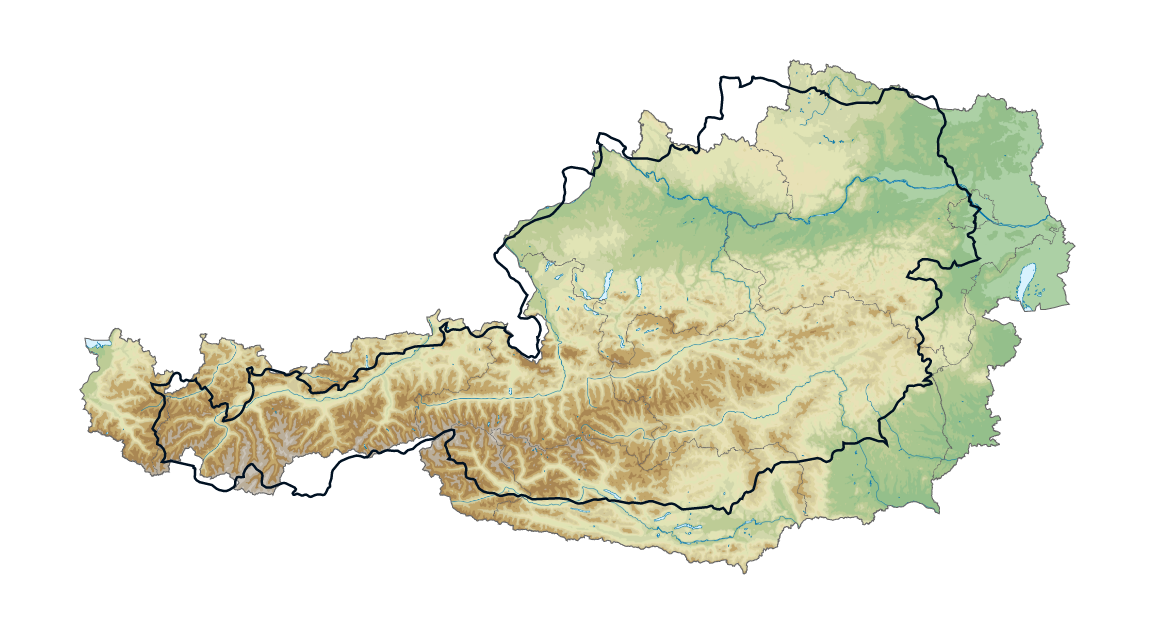

不幸的是，结果不是正确的预测：

​

​

现在，通过阅读D3文档，我可以猜到我必须为投影指定更多的参数，例如两个标准的并行。不幸的是，我不知道它们是什么，在地图的西方和东部边界上尝试不同的价值观也是行不通的。我想它们是从我对地图的了解中得到的，也许不是吗？

其次，让我感到困惑的是，投影不仅旋转错误，而且缩放也不正确--我认为使用.fitSize可以解决这个问题。

有人能给我正确设置兰伯特锥共形投影的指点吗？

Answer 1

Fitsize将正确地平移和缩放地图，然而，使用圆锥曲线投影，您需要旋转，正如您注意到的，设置平行。

并行：

有文件记载的奥地利兰伯特圆锥共形地图投影，其规格可以找到这里或这里。在这种情况下，可能是正确的相似点是46,49，尽管您正在使用的映射可能是自定义投影。

旋转

现在你需要把地图按经度沿x轴旋转。圆锥曲线映射通常沿着x轴旋转，并以y轴为中心(请参阅我在这里的回答，https://stackoverflow.com/questions/39958471/d3-js-map-how-to-rotate-it/41133970#41133970获得了为什么(以及平行度如何改变投影)的图形解释)。

旋转移动世界，使您感兴趣的区域正确地对齐，这样地图的中心子午线在您的地图中是垂直的。根据上面提到的投影规范，中心子午线应该在13度，20分钟(13.333度)，虽然两者之间有一个小分歧。沿x轴的旋转被设置为这个值的负值。

使用这些参数：

d3.geoConicConformal()
    .parallels([46,49])
    .rotate([-13.333,0])
    .fitSize([width,height],bbox)

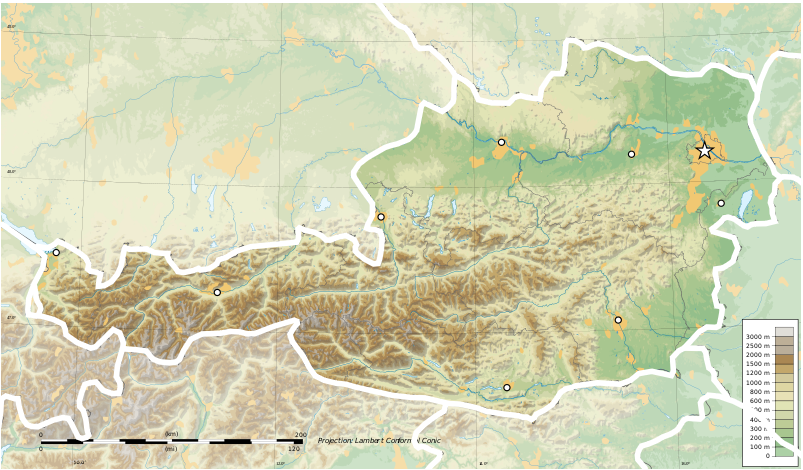

我和我那非常低调的goto world topojson相处得很好：

​

​

svg映像可能使用的参数与已张贴的参数(四舍五入、排字)略有不同，或者是自定义选择的并行；但是，这应该是非常合适的。
