打印文本行切分时行的分组

Question

我一直在尝试从印刷文本文件中分割行。我遵循以下文件：

基于Hough变换的文本分割技术Satadal Saha，Subhadip Basu，Mita Nasipuri和Dipak Kr.巴苏

本文利用Hough变换在文本上生成直线，并在90°附近限制角度，并采用连通分量算法对生成的直线进行分组，使直线与文本分离。

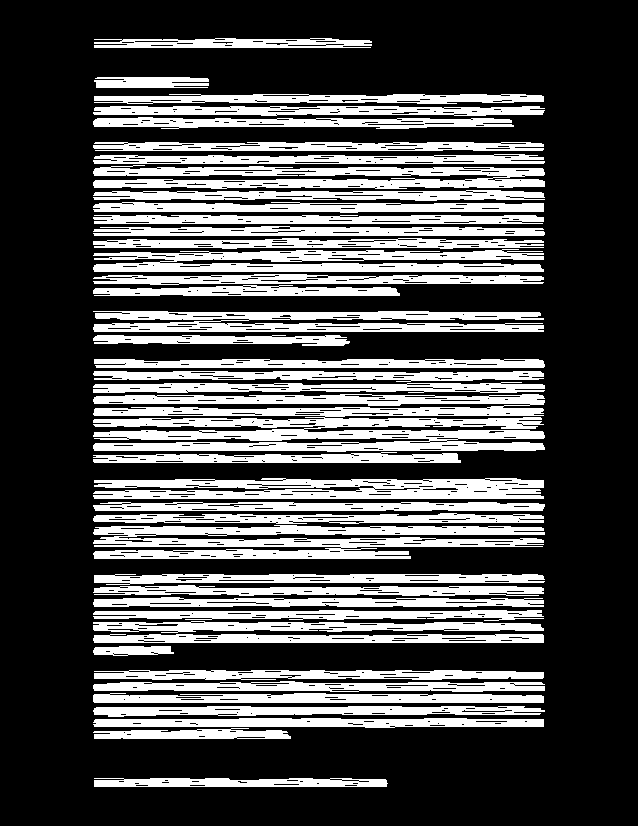

hough变换输出如下：

​

​

但是，产生的直线有时在两个文本行之间重叠，多个线段被组合在一起。

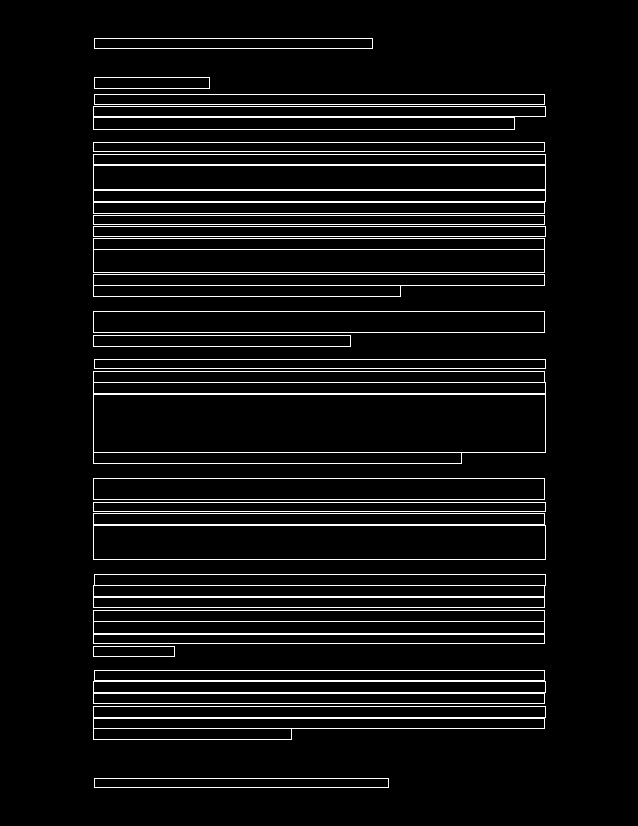

文本中行的边框如下：

​

​

有谁能帮我避免这样的文本分组吗？请建议一种方法，以便连接组件分析将文本行作为单独的组件。

Answer 1

您正在使用连接组件将您的hough-行分组为文本行。这个过程对噪声非常敏感:即使是一个错误的像素也能把两条线连在一起。

如果您查看图像中每一行的平均"on“像素，则可以使此过程更加健壮：

bw = imread('http://i.stack.imgur.com/tg2xN.png');
bw=bw>100;

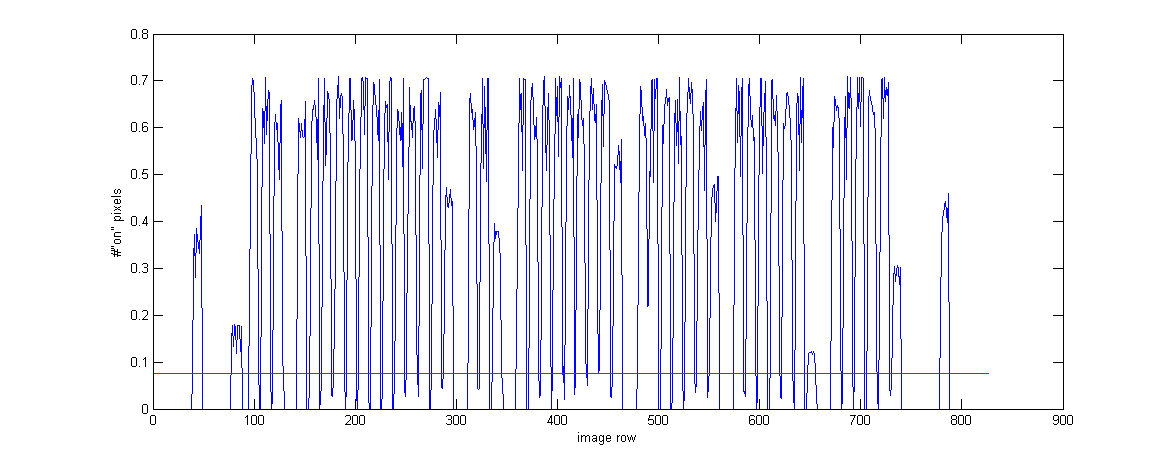

figure; plot( mean(bw,2) ); xlabel('image row'); ylabel('#"on" pixels');

​

​

红线显示每行" on“像素数的7.5%阈值。正如你所看到的，它可以帮助区分连接良好的hough-线和假连接的hough-线。

使用此阈值修改掩码：

msk = bsxfun(@times, bw, mean(bw,2)>0.075);

现在你可以得到合适的边框了

bb=regionprops(bwlabel(msk,8),'BoundingBox');

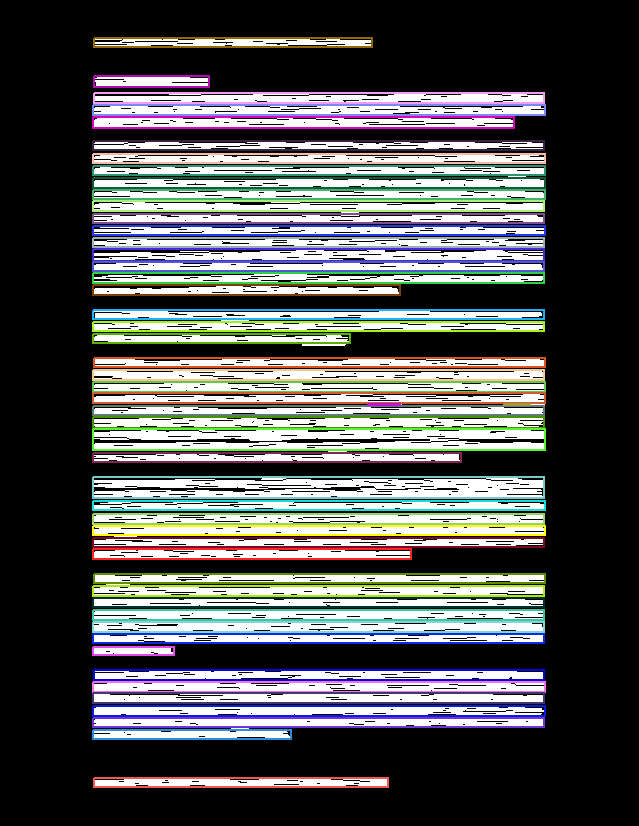

其结果是：

​

​
