汇编语言，不理解指令代码和内存位置

Question

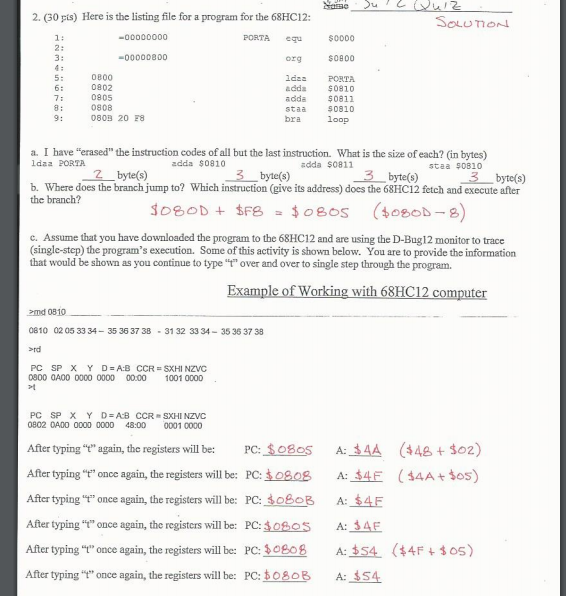

在我的数字设计课上，我正在学习一个测试，但我不明白一些事情。这是有答案的工作表，

​

1. 我理解每条指令的个人电脑地址。我不明白的是在b上，它说分支跳到哪里，哪个指令在分支之后进行68hc12的提取和执行。我看到了080B20 F8，但这到底意味着什么，就像080B是存储指令的内存槽，但是后面的20 F8意味着什么呢？我也不太明白C部分的A部分，任何帮助都是很棒的。

Answer 1

( A)解释20 F8是bra loop的原始机器代码，其他指令没有显示它。

很明显，你应该对机器代码格式有足够的了解，才能找出它的分支。

我不知道68HC12，但根据与其他ISAs (如x86)的经验，我假设0x20是操作码，0xF8是一个符号2的补码相对位移，可能相对于分支指令的末尾。

哦，是的，C部分的解决方案证实了这一点。但是，只有当没有从低字节到高字节的进位时，0x080D + 0xF8才能工作。除非68hc12位移是奇怪的，或者是分段的，否则必须在添加之前签署扩展，所以它是0x080D + 0xFFF8。
