需要在C#中使用多线程、AVX、GPU或其他方式进行快速数据解码。

Question

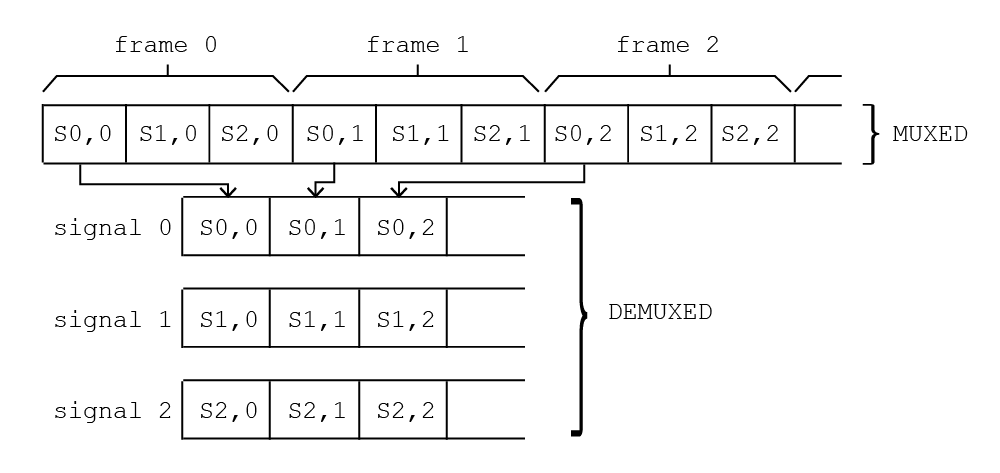

我有一个非常简单的功能，它可以分解从板中获取的数据。因此，数据来自帧，每帧由多个信号组成，作为一个1昏暗的阵列，我需要转换成交错的阵列，每个信号一个。基本上如下：

​

我在C#中工作，但我在C中有一个核心函数，它可以处理单个信号：

void Functions::Demux(short*pMux, short* pDemux, int nSignals, int signalIndex, int nValuesPerSignal)
{
    short* pMuxStart = pMux + signalIndex;
    for (size_t i = 0; i < nValuesPerSignal; i++)
        *pDemux++ = *(pMuxStart + i * nSignals);
}

然后我通过C++/CLI (使用pin_ptr<short>，所以没有副本)从C#调用它，并使用并行方法：

Parallel.For(0, nSignals, (int i) =>
{
    Core.Functions.Demux(muxed, demuxed[i], nSignals, i, nFramesPerSignal);
});

所采集的数据来自16k信号( 16位分辨率)，每个信号有20k个采样/s，数据速率为16k * 20k *2=640 16/s，当在2 Xeon E5-2620 v4工作站上运行代码(总共16核@2.1GHz)时，需要大约115%的解复用( 10s的数据需要11.5s)。

我至少要去一半的时间。有没有人知道某种方式，也许使用AVX技术，或更好的高性能库的这一点？或者也许有办法使用GPU？我宁愿不改进CPU硬件，因为这可能会花费更多。

编辑请考虑nSignals和nValuesPerSignal可以更改，交织数组必须在nSignals单独的数组中拆分，才能在C#中进一步处理。

编辑:进一步测试

同时，在科迪·格雷的评论之后，我用一个核心测试了：

void _Functions::_Demux(short*pMux, short** pDemux, int nSignals, int nValuesPerSignal)
{
    for (size_t i = 0; i < nSignals; i++)
    {
        for (size_t j = 0; j < nValuesPerSignal; j++)
            pDemux[i][j] = *pMux++;
    }
}

从C++/CLI调用：

int nSignals = demuxValues->Length;
int nValuesPerSignal = demuxValues[0]->Length;

pin_ptr<short> pMux = &muxValues[0];

array<GCHandle>^ pins = gcnew array<GCHandle>(nSignals);
for (size_t i = 0; i < nSignals; i++)
    pins[i] = GCHandle::Alloc(demuxValues[i], GCHandleType::Pinned);

try
{
    array<short*>^ arrays = gcnew array<short*>(nSignals);
    for (int i = 0; i < nSignals; i++)
        arrays[i] = static_cast<short*>(pins[i].AddrOfPinnedObject().ToPointer());

    pin_ptr<short*> pDemux = &arrays[0];

    _Functions::_Demux(pMux, pDemux, nSignals, nValuesPerSignal);
}
finally
{ foreach (GCHandle pin in pins) pin.Free();    }

我的计算时间约为105%，这太过了，但清楚地表明，Parallel.For不是正确的选择。根据您的答复，我想唯一可行的解决方案是SSE/AVX。我从来没有为此写过代码，你们中的一些人能为我指明正确的方向吗？我认为我们可以假设处理器将始终支持AVX2。

编辑:我的初始代码与Matt的解决方案

在我的机器上，我比较了我的初始代码(我只是使用Parallel.For并调用了一个C函数来去除单个信号)和machine提出的代码(仍然使用Parallel.For，但方式更聪明)。请参阅Parallel.For中使用的任务数量(我有32个线程)的结果( ms)：

N.Taks   MyCode   MattCode
4        1649     841
8        997      740
16       884      497
32       810      290

因此性能有了很大的提高。但是，我仍然会对AVX的想法做一些测试。

Answer 1

正如我在一条评论中提到的，您很可能在这里使用Parallel.For来射击自己。对于这个简单的操作来说，多线程的开销太大了。如果您非常需要原始速度，以致于要在C++中实现这一点，那么您就不应该在性能关键的任何事情上使用C#。

相反，您应该让C++代码一次并行地处理多个信号。一个好的C++编译器有一个比C# JIT编译器强大得多的优化器，所以它应该能够自动地向量化代码，允许您快速地编写可读的东西。编译器开关允许您轻松地指示目标计算机上可用的指令集: SSE2、SSSE3、AVX、AVX2等。编译器将自动发出适当的指令。

如果这还不够快，您可以考虑使用本质来手动编写代码，以便发出所需的SIMD指令。从你的问题中还不清楚输入有多大的变数。帧数是不变的吗？每个信号的数值是多少？

假设您的输入看起来与图解完全一样，您可以利用PSHUFB指令(由SSSE3及更高版本支持)在C++中编写以下实现：

static const __m128i mask = _mm_setr_epi8(0, 1,   6,  7,  12, 13,
                                          2, 3,   8,  9,  14, 15,
                                          4, 5,  10, 11);

void Demux(short* pMuxed, short* pDemuxed, size_t count)
{
   for (size_t i = 0; i <= (count % 8); ++i)
   {
      _mm_store_si128((__m128i*)pDemuxed,
                      _mm_shuffle_epi8(_mm_load_si128((const __m128i*)pMuxed),
                                       mask));
      pMuxed   += 8;
      pDemuxed += 8;
   }
}

在128位SSE寄存器中，我们可以打包8个不同的16位short值.因此，在循环内部，这段代码从输入数组加载下8个short，重新调整它们，使它们符合所需的顺序，然后将结果序列存储回输出数组中。它必须循环足够的次数，以便对输入数组中所有8short的集合执行此操作，因此我们执行count % 8时间。

生成的程序集代码如下所示：

    mov     edx,  DWORD PTR [esp+12]       ; load parameters into registers (count)
    mov     ecx,  DWORD PTR [esp+8]        ; (pMuxed)
    mov     eax,  DWORD PTR [esp+4]        ; (pDemuxed)
    movdqa  xmm0, XMMWORD PTR [mask]       ; load 'mask' into XMM register
    and     edx,  7                        ; count % 8
    sub     ecx,  eax
    inc     edx

 Demux:
    movdqa  xmm1, XMMWORD PTR [ecx+eax]    ; load next 8 shorts from input array
    pshufb  xmm1, xmm0                     ; re-shuffle them
    movdqa  XMMWORD PTR [eax], xmm1        ; store these 8 shorts in output array

    add     eax, 16                        ; increment pointer
    dec     edx                            ; decrement counter...
    jne     Demux                          ;  and keep looping if necessary

(我编写了这段代码，假设输入和输出数组都在16字节的边界上对齐，这允许使用对齐的负载和存储。在旧处理器上，这将比未对齐负载更快；在新一代处理器上，对未对齐负载的惩罚几乎不存在。这在C/C++中很容易确保和执行，但我不确定您是如何在C#调用程序中为这些数组分配内存的。如果您控制分配，那么您应该能够控制对齐。如果不是，或者您只针对不惩罚未对齐负载的后期处理器，则可以更改代码以执行未对齐负载。使用_mm_storeu_si128和_mm_loadu_si128本质，这将导致发出MOVDQU指令，而不是MOVDQA。)

循环中只有3个SIMD指令，所需的循环开销最小。这应该是相对较快的，虽然几乎可以肯定有办法使它更快。

一个重要的优化将是避免重复加载和存储数据。特别是要避免将输出存储到输出数组中。取决于您将如何处理被取消的输出，将其留在SSE寄存器中并在那里工作将更有效。但是，这与托管代码不能很好地互操作(如果有的话)，因此如果必须将结果传递给C#调用方，则会受到很大的限制。

要编写真正有效的SIMD代码，您需要有一个高的计算负载/存储比。换句话说，您希望对加载和存储之间的数据进行大量操作。在这里，您只对加载和存储之间的数据执行一次操作(洗牌)。不幸的是，除非您能够插入后续的“处理”代码，否则无法避免这种情况。解调只需要一个操作，这意味着您的瓶颈将不可避免地是读取输入和写入输出所需的时间。

另一个可能的优化是手动展开循环。但这会带来许多潜在的复杂情况，并要求您了解输入的性质。如果输入数组通常是短的，展开就没有意义了。如果它们有时是短的，有时是长的，展开可能仍然没有意义，因为您必须显式地处理输入数组短的情况，提前脱离循环。如果输入数组总是相当长，那么展开可能是性能的胜利。但不一定；正如上面提到的，这里的循环开销非常小。

如果需要根据每个信号的帧数和值数进行参数化，则很可能需要编写多个例程。或者，至少是各种不同的mask。这将大大增加代码的复杂性，从而增加维护成本(以及潜在的性能，因为您需要的指令和数据不太可能出现在缓存中)，所以除非您真的可以做一些比C++编译器更优化的事情，否则您应该考虑让编译器生成代码。

Answer 2

好消息！您不需要多个核心、SIMD或花哨的包来解决这个问题。你甚至不需要打电话给C。

您的瓶颈是内存带宽，因为您正在低效率地使用它。

使用该CPU，您的内存可能足够快，可以使用一个核心来解出大于3GB/s的内存，但是每次您需要从RAM中获取一个示例时，CPU将获取64个字节来填充缓存行，而您只使用其中的2个字节。这64个字节将在缓存中停留一段时间，其他一些线程可能会使用其中的一些，但是访问模式仍然非常糟糕。

你真正需要做的就是好好利用这64个字节。有很多种方法。例如：

1)在C#中尝试一个简单的循环。从头到尾运行您的输入缓冲区，将您遇到的每个示例放在它所属的位置。这将使用所有64个字节，每次您在读取中填充缓存行，并且您的16K输出通道足够少，您正在写入的块大部分将保持缓存。这可能够快了。

2)继续调用您的C函数，但以2MB块处理输入缓冲区，而不必费心使用多个核。这2MB块中的每一个都很小，可以一直缓存直到完成为止。这可能会比(1)快一点。

3)如果上面的速度不够快(可能很接近)，那么您可以使用多线程。使用方法(2)，但对块进行并行处理。这样，每个核心就可以完成整个2MB块，充分利用它的缓存，并且它们不会相互竞争。最多使用4个线程，否则您可能再次开始强调缓存。如果您确实需要使用4个以上的线程，那么将工作划分得更精细一些，在每个2MB块中分成1024个通道。但你不需要这么做。

编辑：

哦，对不起--选项(1)很难在不安全的C#中实现，因为每个fixed语句只修复几个指针，而且使用托管数组太慢了。但是，选项(2)在不安全的C#中很容易，而且仍然工作正常。我写了一个测试：

public static unsafe void doit(short[] inarray, short[][] demux, int nSignals, int nSamples)
{
    fixed (short *pin=inarray)
    {
        for(int block=0; block < nSamples; block+=64)
        {
            for(int sig=0; sig<nSignals; ++sig)
            {
                fixed(short *psig = demux[sig])
                {
                    short* s = pin + block * nSignals + sig;
                    short* d = psig + block;
                    short* e = d + Math.Min(64, nSamples - block);
                    while(d<e)
                    {
                        *d++ = *s;
                        s += nSignals;
                    }
                }
            }
        }
    }
}
public static void Main()
{
    int nSignals = 16384;
    int nSamples = 20000;

    short[][] demux = new short[nSignals][];
    for (int i = 0; i < demux.Length; ++i)
    {
        demux[i] = new short[nSamples];
    }
    short[] mux = new short[nSignals * nSamples];
    //warm up
    doit(mux, demux, nSignals, nSamples);
    doit(mux, demux, nSignals, nSamples);
    doit(mux, demux, nSignals, nSamples);
    //time it
    var watch = System.Diagnostics.Stopwatch.StartNew();
    doit(mux, demux, nSignals, nSamples);
    watch.Stop();
    Console.WriteLine("Time (ms): " + watch.ElapsedMilliseconds);
}

那是一秒的数据，在我的盒子上写着：

Time (ms): 724

嗯..。这比实时好，但速度不是实时的两倍。你的盒子看起来比我的快一点，所以也许没问题。让我们尝试并行版本(3)。主要职能是相同的：

public static unsafe void dopart(short[] inarray, short[][] demux, int offset, int nSignals, int nSamples)
{
    fixed (short* pin = inarray)
    {
        for (int block = 0; block < nSamples; block += 64)
        {
            for (int sig = 0; sig < nSignals; ++sig)
            {
                fixed (short* psig = demux[sig])
                {
                    short* s = pin + (offset + block) * nSignals + sig;
                    short* d = psig + offset + block;
                    short* e = d + Math.Min(64, nSamples - block);
                    while (d < e)
                    {
                        *d++ = *s;
                        s += nSignals;
                    }
                }
            }
        }
    }
}
public static unsafe void doit(short[] inarray, short[][] demux, int nSignals, int nSamples)
{
    int steps = (nSamples + 1023) / 1024;
    ParallelOptions options = new ParallelOptions();
    options.MaxDegreeOfParallelism = 4;
    Parallel.For(0, steps, options, step => {
        int offset = (int)(step * 1024);
        int size = Math.Min(1024, nSamples - offset);
        dopart(inarray, demux, offset, nSignals, size);
    });
}

更好的是：

Time (ms): 283

在这种情况下，读取和写入的数据量约为4.6GB/s，这比理论上的最大6.4GB/s略差一些，而且我只有4个真正的核心，所以我可能可以通过调用C来稍微降低一些数据，但是没有太多的改进余地。
