在matplotlib中使用饼图时，只更改圆圈内的行属性

Question

当我从matplotlib中用饼分割圆时，我只想在圆内更改行的属性：

plt.rcParams['patch.edgecolor'] = 'lightgrey'
plt.rcParams['patch.linewidth'] = 1

影响所有的线，包括圆的线，它。

Answer 1

步骤1-更改“内线”

和往常一样，查看matplotlib API文档是个好主意，我们发现pie图提供了许多参数，其中之一是wedgeprops。

楔形道具:没有键值对的片段 把一些参数传给制作馅饼的楔形物体。例如，您可以传递楔形道具={‘线宽’：3 }来设置楔形边线的宽度等于3。有关详细信息，请参阅doc/楔形对象的参数。

Wedge的一个参数是edgecolor，另一个参数是linewidth。

所以你总得打电话给

plt.pie([215, 130], colors=['b', 'r'],
                    wedgeprops = { 'linewidth' : 1 , 'edgecolor' : 'lightgrey'} )

但是，由于这也改变了我们需要的饼图的轮廓.

第二步-设置圆圈

现在，为了在饼图周围画一个圆圈，或者恢复饼饼的圆圈的初始线条，我们可以设置一个新的Circle补丁，在饼图上设置所需的属性。

完整的解决方案如下所示

import matplotlib.pyplot as plt
import matplotlib.patches

fig, ax = plt.subplots(figsize=(3,3))
ax.axis('equal')

slices, labels = ax.pie([186, 130, 85], colors=['b', 'r','y'],
                    wedgeprops = { 'linewidth' : 1 , 'edgecolor' : 'lightgrey'} )

# get the center and radius of the pie wedges
center = slices[0].center
r = slices[0].r
# create a new circle with the desired properties
circle = matplotlib.patches.Circle(center, r, fill=False, edgecolor="k", linewidth=2)
# add the circle to the axes
ax.add_patch(circle)

plt.show()

​

​

Answer 2

对于同样适用于任何饼图的解决方案，包括爆炸饼图。

import numpy as np
import matplotlib as plt

data = [1, 2, 3, 1, 4, 2]
explode = [0.05] * len(data)
labels = list('ABCDEFGHIJKLMNOPQRSTUVWXYZ'[:len(data)])

fig, ax = plt.subplots()
pie = ax.pie(data, labels=labels, explode=explode)

使用下列选项之一：

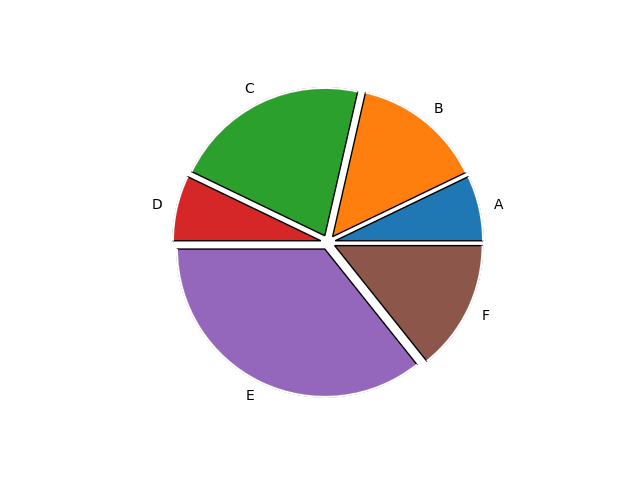

选项--，为馅饼的每个楔形添加行

pie = ax.pie(data, labels=labels, explode=explode)

for wedge in pie[0]:
    ax.plot([wedge.center[0], wedge.r*np.cos(wedge.theta1*np.pi/180)+wedge.center[0]], [wedge.center[1], wedge.r*np.sin(wedge.theta1*np.pi/180)+wedge.center[1]], color='k')
    ax.plot([wedge.center[0], wedge.r*np.cos(wedge.theta2*np.pi/180)+wedge.center[0]], [wedge.center[1], wedge.r*np.sin(wedge.theta2*np.pi/180)+wedge.center[1]], color='k')

fig.show()

​

​

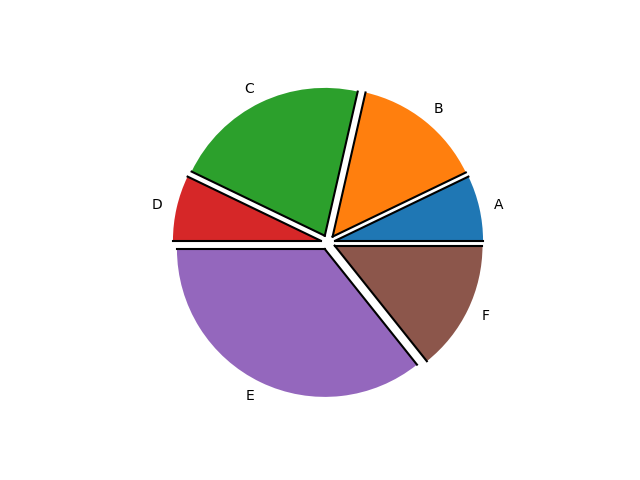

选项B，向饼楔中添加边缘，然后用另一种颜色(例如白色)覆盖径向边缘。

from matplotlib import patches

pie = ax.pie(data, labels=labels, explode=explode, wedgeprops=dict(ec='k')

for wedge in pie[0]:
    arc = patches.Arc(wedge.center, 2*wedge.r, 2*wedge.r, 0, theta1=wedge.theta1, theta2=wedge.theta2, ec='w', lw=1.5)
    ax.add_patch(arc)

fig.show()

​

​
