在Qt5中绘制许多独立字符的最佳方法？

Question

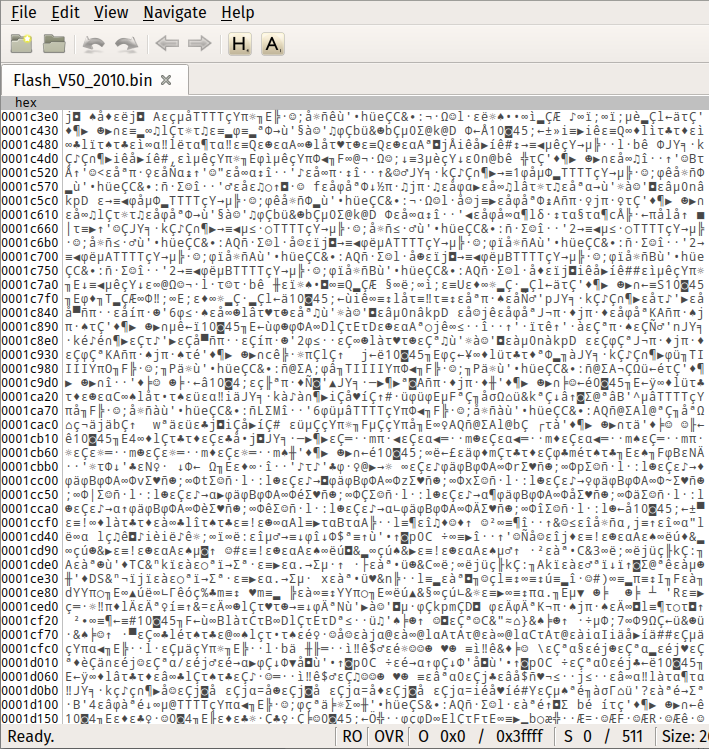

我正在编写一个显示大量文本的应用程序。这不是单词和句子，而是显示在CP437字符集中的二进制数据。目前的表格：

​

​

我在画那些人物的时候遇到了问题。我需要一个一个地画每个字符，因为以后我想要应用不同的颜色。这些字符也应该有一个透明的背景，因为稍后我想在背景中绘制不同颜色的部分和范围(根据某些标准对这些字符进行分组)。

应用程序同时支持多个已打开的文件，但是当有多个文件打开时，快速i7上的绘图就开始引人注目，因此它可能编写得很糟糕。

在Qt5中绘制这类数据的最佳方法是什么？我应该先将字符预写到位图中，然后从那里开始，还是可以通过使用普通的Qt函数来绘制文本来绘制大量字符？

编辑：我使用的是一个普通的QFrame小部件，它使用QPainter在paintEvent中绘图。这是错误的做法吗？我读过一些关于QGraphicsScene的文档，从这些文档中我记得，在小部件需要对其绘制的对象有一些控制的情况下，最好使用它。我不需要对我画的东西有任何控制，我只需要画它，仅此而已。在我画完它之后，我不会引用任何特定的字符。

这个小部件有2000行代码，所以我不会粘贴整个代码，但是目前我的绘图方法如下：

• 首先，创建一个包含256个条目的表(cache)，将迭代器计数器放置到i变量中，
• 对于每个条目，创建一个QStaticText对象，该对象包含有关从i变量中提取的ASCII代码标识的字符的绘图信息，
• 稍后，在绘图函数中，对于输入流中的每个字节(即从文件)，使用QStaticText从cache表中绘制数据。因此，要绘制ASCII字符0x7A，我将从cache表中的索引0x7a中查找cache，并将这个QStaticText对象输入QPainter对象。

我还在尝试一种不同的方法，在一个QPainter::drawText调用中呈现整行，这确实更快，但我已经失去了用不同颜色着色每个字符的可能性。我希望有这种可能性。

Answer 1

QGraphicsScene的使用不会改善任何事情--它是QWidget之上的一个附加层。你追求的是原始的表现，所以你不应该使用它。

您可以将QTextDocument实现为内存缓冲区/文件的可见部分的视图模型，但是每次滚动时绘制新的QTextDocument不会比直接在QWidget上绘制东西更快。

使用QStaticText是朝着正确方向迈出的一步，但还不够:渲染QStaticText仍然需要字形的栅格化。您可以做得更好，并缓存您希望呈现的每个QChar, QColor组合的像素映射:无论是否使用QStaticText，这将比栅格化字符轮廓要快得多。

然后，您将从缓存中绘制像素映射，而不是绘制单个字符。此承诺演示了这种方法。字符绘制方法是：

void drawChar(const QPointF & pos, QChar ch, QColor color, QPainter & p) {
    auto & glyph = m_cache[{ch, color}];
    if (glyph.isNull()) {
        glyph = QPixmap{m_glyphRect.size().toSize()};
        glyph.fill(Qt::white);
        QPainter p{&glyph};
        p.setPen(color);
        p.setFont(m_font);
        p.drawText(m_glyphPos, {ch});
    }
    p.drawPixmap(pos, glyph);
}

您还可以缓存每个元组(字符、前景、背景)元组。唉，当有许多前景/背景组合时，这很快就失控了。

如果你所有的背景都是相同的颜色(例如白色)，你会想要存储一个负面的面具的字符：glyph有一个白色的背景和透明的形状。此承诺演示了这种方法。字形矩形填充字形颜色，然后在顶部涂上白色掩膜：

void drawChar(const QPointF & pos, QChar ch, QColor color, QPainter & p) {
    auto & glyph = m_glyphs[ch];
    if (glyph.isNull()) {
        glyph = QImage{m_glyphRect.size().toSize(), QImage::Format_ARGB32_Premultiplied};
        glyph.fill(Qt::white);
        QPainter p{&glyph};
        p.setCompositionMode(QPainter::CompositionMode_DestinationOut);
        p.setFont(m_font);
        p.drawText(m_glyphPos, {ch});
    }
    auto rect = m_glyphRect;
    rect.moveTo(pos);
    p.fillRect(rect, color);
    p.drawImage(pos, glyph);
}

与其存储给定颜色的完全预先呈现的字符，不如只存储alpha掩码并按需组合它们：

1. 从透明背景(CompositionMode_Source)上预先呈现的白色字形开始.
2. 在CompositionMode_SourceOut中用背景填充字形，背景将保留字符本身的一个洞。
3. 在CompositionMode_DestinationOver中用前景填充字体:前景将填补这个洞。
4. (可选)如果您还没有在小部件上绘图，则在小部件上绘制复合图。

这是合理的快速，呈现是完全并行的-参见下面的例子。

注意:预先渲染的字形可以使用与alpha的颜色的进一步的预乘，以显示较少的厚。

另一种性能优异的方法是使用GPU模拟文本模式的显示。将预先呈现的字形轮廓存储在纹理中，存储要在数组中呈现的符号索引和颜色，并使用OpenGL和两个着色器进行渲染。这个例子可能是实现这种方法的起点。

下面是一个完整的示例，使用跨多个线程的CPU呈现。

​

​

我们从备份存储视图开始，用于生成QImage，这些视图是给定小部件的后备存储中的视图，可以用于并行绘制。

在2013年的iMac上，这段代码在大约8ms内重新绘制了全屏小部件。

// https://github.com/KubaO/stackoverflown/tree/master/questions/hex-widget-40458515
#include <QtConcurrent>
#include <QtWidgets>
#include <algorithm>
#include <array>
#include <cmath>

struct BackingStoreView {
    QImage *dst = {};
    uchar *data = {};
    const QWidget *widget = {};
    explicit BackingStoreView(const QWidget *widget) {
        if (!widget || !widget->window()) return;
        dst = dynamic_cast<QImage*>(widget->window()->backingStore()->paintDevice());
        if (!dst || dst->depth() % 8) return;
        auto byteDepth = dst->depth()/8;
        auto pos = widget->mapTo(widget->window(), {});
        data = const_cast<uchar*>(dst->constScanLine(pos.y()) + byteDepth * pos.x());
        this->widget = widget;
    }
    // A view onto the backing store of a given widget
    QImage getView() const {
        if (!data) return {};
        QImage ret(data, widget->width(), widget->height(), dst->bytesPerLine(), dst->format());
        ret.setDevicePixelRatio(widget->devicePixelRatio());
        return ret;
    }
    // Is a given image exactly this view?
    bool isAView(const QImage &img) const {
        return data && img.bits() == data && img.depth() == dst->depth()
                && img.width() == widget->width() && img.height() == widget->height()
                && img.bytesPerLine() == dst->bytesPerLine() && img.format() == dst->format();
    }
};

然后，CP437字符集：

static auto const CP437 = QStringLiteral(
            " ☺☻♥♦♣♠•◘○◙♂♀♪♫☼▶◀↕‼¶§▬↨↑↓→←∟↔▲▼"
            "␣!\"#$%&'()*+,-./0123456789:;<=>?"
            "@ABCDEFGHIJKLMNOPQRSTUVWXYZ[\\]^_"
            "`abcdefghijklmnopqrstuvwxyz{|}~ "
            "ÇüéâäàåçêëèïîìÄÅÉæÆôöòûùÿÖÜ¢£¥₧ƒ"
            "áíóúñѪº¿⌐¬½¼¡«»░▒▓│┤╡╢╖╕╣║╗╝╜╛┐"
            "└┴┬├─┼╞╟╚╔╩╦╠═╬╧╨╤╥╙╘╒╓╫╪┘┌█▄▌▐▀"
            "αßΓπΣσµτΦΘΩδ∞φε∩≡±≥≤⌠⌡÷≈°∙·√ⁿ²■ ");

HexView小部件从QAbstractScrollArea派生并可视化了内存映射的数据块：

class HexView : public QAbstractScrollArea {
    Q_OBJECT
    QImage const m_nullImage;
    const int m_addressChars = 8;
    const int m_dataMargin = 4;
    const char * m_data = {};
    size_t m_dataSize = 0;
    size_t m_dataStart = 0;
    QSize m_glyphSize;
    QPointF m_glyphPos;
    int m_charsPerLine, m_lines;
    QMap<QChar, QImage> m_glyphs;
    QFont m_font{"Monaco"};
    QFontMetricsF m_fm{m_font};
    struct DrawUnit { QPoint pos; const QImage *glyph; QColor fg, bg; };
    QFutureSynchronizer<void> m_sync;
    QVector<DrawUnit> m_chunks;
    QVector<QImage> m_stores;
    using chunk_it = QVector<DrawUnit>::const_iterator;
    using store_it = QVector<QImage>::const_iterator;

    static inline QChar decode(char ch) { return CP437[uchar(ch)]; }
    inline int xStep() const { return m_glyphSize.width(); }
    inline int yStep() const { return m_glyphSize.height(); }
    void initData() {
        int const width = viewport()->width() - m_addressChars*xStep() - m_dataMargin;
        m_charsPerLine = (width > 0) ? width/xStep() : 0;
        m_lines = viewport()->height()/yStep();
        if (m_charsPerLine && m_lines) {
            verticalScrollBar()->setRange(0, m_dataSize/m_charsPerLine);
            verticalScrollBar()->setValue(m_dataStart/m_charsPerLine);
        } else {
            verticalScrollBar()->setRange(0, 0);
        }
    }
    const QImage &glyph(QChar ch) {
        auto &glyph = m_glyphs[ch];
        if (glyph.isNull()) {
            QPointF extent = m_fm.boundingRect(ch).translated(m_glyphPos).bottomRight();
            glyph = QImage(m_glyphSize, QImage::Format_ARGB32_Premultiplied);
            glyph.fill(Qt::transparent);
            QPainter p{&glyph};
            p.setPen(Qt::white);
            p.setFont(m_font);
            p.translate(m_glyphPos);
            p.scale(std::min(1.0, (m_glyphSize.width()-1)/extent.x()),
                    std::min(1.0, (m_glyphSize.height()-1)/extent.y()));
            p.drawText(QPointF{}, {ch});
        }
        return glyph;
    }

并行化呈现是在类方法中完成的-它们不会修改小部件的状态，只会访问只读数据并呈现到备份存储中。每个线程都作用于存储区中的孤立行。

    static void drawChar(const DrawUnit & u, QPainter &p) {
        const QRect rect(u.pos, u.glyph->size());
        p.setCompositionMode(QPainter::CompositionMode_Source);
        p.drawImage(u.pos, *u.glyph);
        p.setCompositionMode(QPainter::CompositionMode_SourceOut);
        p.fillRect(rect, u.bg);
        p.setCompositionMode(QPainter::CompositionMode_DestinationOver);
        p.fillRect(rect, u.fg);
    }
    static QFuture<void> submitChunks(chunk_it begin, chunk_it end, store_it store) {
        return QtConcurrent::run([begin, end, store]{
            QPainter p(const_cast<QImage*>(&*store));
            for (auto it = begin; it != end; it++)
                drawChar(*it, p);
        });
    }

此方法在线程之间分配工作块：

    int processChunks() {
        m_stores.resize(QThread::idealThreadCount());
        BackingStoreView view(viewport());
        if (!view.isAView(m_stores.last()))
            std::generate(m_stores.begin(), m_stores.end(), [&view]{ return view.getView(); });
        std::ptrdiff_t jobSize = std::max(128, (m_chunks.size() / m_stores.size())+1);
        auto const cend = m_chunks.cend();
        int refY = 0;
        auto store = m_stores.cbegin();
        for (auto it = m_chunks.cbegin(); it != cend;) {
            auto end = it + std::min(cend-it, jobSize);
            while (end != cend && (end->pos.y() == refY || (refY = end->pos.y(), false)))
                end++; // break chunks across line boundaries
            m_sync.addFuture(submitChunks(it, end, store));
            it = end;
            store++;
        }
        m_sync.waitForFinished();
        m_sync.clearFutures();
        m_chunks.clear();
        return store - m_stores.cbegin();
    }

其余的执行工作是没有争议的：

protected:
    void paintEvent(QPaintEvent *ev) override {
        QElapsedTimer time;
        time.start();
        QPainter p{viewport()};
        QPoint pos;
        QPoint const step{xStep(), 0};
        auto dividerX = m_addressChars*xStep() + m_dataMargin/2.;
        p.drawLine(dividerX, 0, dividerX, viewport()->height());
        int offset = 0;
        QRect rRect = ev->rect();
        p.end();
        while (offset < m_charsPerLine*m_lines && m_dataStart + offset < m_dataSize) {
            const auto address = QString::number(m_dataStart + offset, 16);
            pos += step * (m_addressChars - address.size());
            for (auto c : address) {
                if (QRect(pos, m_glyphSize).intersects(rRect))
                    m_chunks.push_back({pos, &glyph(c), Qt::black, Qt::white});
                pos += step;
            }
            pos += {m_dataMargin, 0};
            auto bytes = std::min(m_dataSize - offset, (size_t)m_charsPerLine);
            for (int n = bytes; n; n--) {
                if (QRect(pos, m_glyphSize).intersects(rRect))
                    m_chunks.push_back({pos, &glyph(decode(m_data[m_dataStart + offset])), Qt::red, Qt::white});
                pos += step;
                offset ++;
            }
            pos = {0, pos.y() + yStep()};
        }
        int jobs = processChunks();
        newStatus(QStringLiteral("%1ms n=%2").arg(time.nsecsElapsed()/1e6).arg(jobs));
    }
    void resizeEvent(QResizeEvent *) override {
        initData();
    }
    void scrollContentsBy(int, int dy) override {
        m_dataStart = verticalScrollBar()->value() * (size_t)m_charsPerLine;
        viewport()->scroll(0, dy * m_glyphSize.height(), viewport()->rect());
    }
public:
    HexView(QWidget * parent = nullptr) : HexView(nullptr, 0, parent) {}
    HexView(const char * data, size_t size, QWidget * parent = nullptr) :
        QAbstractScrollArea{parent}, m_data(data), m_dataSize(size)
    {
        QRectF glyphRectF{0., 0., 1., 1.};
        for (int i = 0x20; i < 0xE0; ++i)
            glyphRectF = glyphRectF.united(m_fm.boundingRect(CP437[i]));
        m_glyphPos = -glyphRectF.topLeft();
        m_glyphSize = QSize(std::ceil(glyphRectF.width()), std::ceil(glyphRectF.height()));
        initData();
    }
    void setData(const char * data, size_t size) {
        if (data == m_data && size == m_dataSize) return;
        m_data = data;
        m_dataSize = size;
        m_dataStart = 0;
        initData();
        viewport()->update();
    }
    Q_SIGNAL void newStatus(const QString &);
};

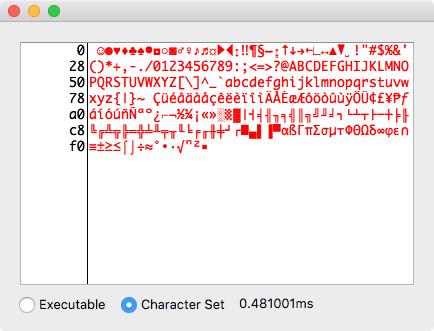

我们利用现代64位系统和内存映射源文件来可视化小部件。出于测试目的，还可以获得字符集的视图：

int main(int argc, char ** argv) {
    QApplication app{argc, argv};
    QFile file{app.applicationFilePath()};
    if (!file.open(QIODevice::ReadOnly)) return 1;
    auto *const map = (const char*)file.map(0, file.size(), QFile::MapPrivateOption);
    if (!map) return 2;

    QWidget ui;
    QGridLayout layout{&ui};
    HexView view;
    QRadioButton exe{"Executable"};
    QRadioButton charset{"Character Set"};
    QLabel status;
    layout.addWidget(&view, 0, 0, 1, 4);
    layout.addWidget(&exe, 1, 0);
    layout.addWidget(&charset, 1, 1);
    layout.addWidget(&status, 1, 2, 1, 2);
    QObject::connect(&exe, &QPushButton::clicked, [&]{
        view.setData(map, (size_t)file.size());
    });
    QObject::connect(&charset, &QPushButton::clicked, [&]{
        static std::array<char, 256> data;
        std::iota(data.begin(), data.end(), char(0));
        view.setData(data.data(), data.size());
    });
    QObject::connect(&view, &HexView::newStatus, &status, &QLabel::setText);
    charset.click();
    ui.resize(1000, 800);
    ui.show();
    return app.exec();
}

#include "main.moc"

Answer 2

我有时使用的一个解决方案是保存一个预渲染行的缓存。我通常使用双链接LRU列表的条目，大约两倍的行，可以在屏幕上看到。每次使用一行来呈现时，都会移到列表的前面；当我需要创建一个新行时，当当前缓存计数超过限制时，我会重用列表中的最后一个条目。

通过存储单个行的最终结果，您可以非常快地重新绘制显示，在许多情况下，大多数线条不会从一个帧更改到另一个帧(包括滚动时)。

增加的复杂性也被合理地限制在更改内容时必须使行无效。
