BPMN模式基础

Question

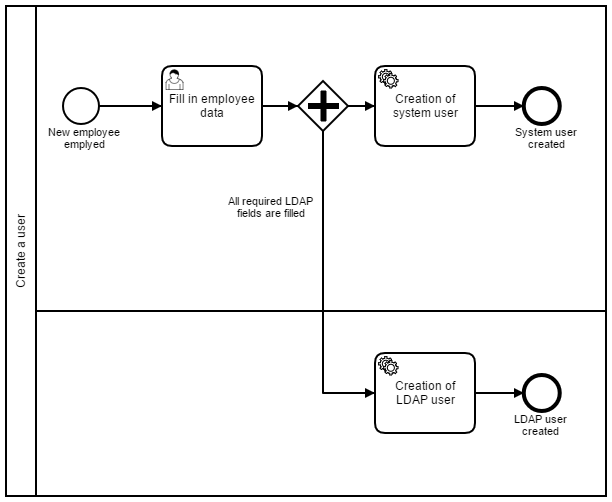

我正在尝试学习BPMN并通过BPMN模式显示一个简单的过程，只是不确定如何正确地显示部件，到目前为止我有以下内容：

​

这个过程实际上是这样的：

1. 创建了一个新员工。
2. 编辑和保存员工数据。
3. LDAP用户创建：
   • 如果所有必需的字段都已填充并且没有为该员工创建LDAP用户，则将创建LDAP用户。
   • 如果所有必需的字段都已填充并且该employee LDAP用户有LDAP用户，则将更新LDAP用户。

​

1. 如果系统用户不存在，则创建一个新的系统用户。

第3和第4进程是独立的，但是两者都是为了保存系统中的用户数据而激发的。

我不确定我需要多少个条件路径来显示正确的模式.有人能帮忙吗？

Answer 1

有些活动有时需要BPMN中的程序。你的第3和第4点:它们是这两项活动的程序。把“你所知道的一切”画成一张图是不好的。

您的第二阶段可能是创建用例。

参见：https://www.visual-paradigm.com/tutorials/from-business-process-to-use-cases.jsp
