DICOM:了解患者位置之间的关系(0018,5100)图像定向(病人) (0020,0037)

Question

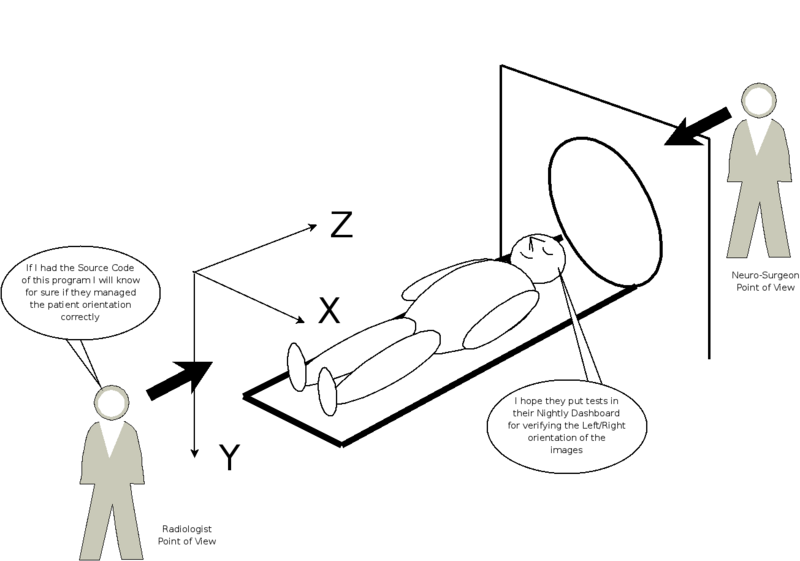

如果病人在轴向平面上被扫描，病人位置属性读“HFS”或“头第一仰卧”，那么图像定向(病人)(0020,0037)属性不应该是-1,0,0,0,1,0？应该是1,0,0,0,1,0。我的困惑可能在于对“扫描视点”(技术名称)的错误理解。希望这张照片能澄清我的意思：

​

​

如果“扫描视点”是“神经外科医生”视图，那么属性应该是-1,0,0,0,1,0？我认为，如果病人位置属性读取“HFS”，情况应该是这样的。如果有人能澄清的话，我将是一个非常重要的人！

Answer 1

抱歉的。我不得不更新我的答案，因为我过于简化，并建立了两个属性之间的关系，而实际上没有。在此期间，答案已被接受，但我决定无论如何更新答案，以供日后参考。

@OP --抱歉，答案有点复杂。

在HFS的情况下，病人的位置与你的形象完全一样。病人位置(0018,5100)在面对成像设备的正面时，指定病人相对于成像设备空间的位置。

OP中提到的不同的视图点是两个主要的查看约定。查看约定不是DICOM标准的一部分。符合DICOM标准的扫描设备传输像素，用于放射观察约定。扫描设备根据扫描过程中病人的方位对像素进行排序。因此，图像技术人员必须在扫描开始前指出病人的方位。

//编辑

更正确但技术上更复杂的答案。这两个dicom属性没有关联。图像定向病人与病人的身体有关，不管她是如何放置在机器中的，而病人的位置指定病人相对于成像设备的位置。机器制造商必须知道病人的位置，才能从机器的参照系中的图像方向余弦中计算出图像方向(病人)。

知道了这一点，我们现在可以确定图像定向病人意味着什么。向量第一分量指定图像的第一行相对于病人坐标系的方向。类似地，向量的第二个组件指定图像第一列的方向。我们现在将图像定向病人定义为用于描述DICOM坐标系中病人方位的旋转矩阵P。**现在，在默认的CT情况下，典型的场景如上面的图像所示。其中HFS为1 0 0；0 1 0。然而，先生几乎从来没有形象定位病人的身份，但通常有一个轻微的角度轴集。请注意，这两种情况下仍然将HFS作为它们的缺省值。
