StringGrid中的透明颜色

Question

我用StringGrid绿色填充单元格

procedure TForm1.StringGridDrawCell(Sender: TObject; ACol, ARow: Integer;
  Rect: TRect; State: TGridDrawState);
begin

StringGrid.Canvas.Brush.Color := clGreen;
StringGrid.Canvas.FillRect(Rect);

StringGrid.Canvas.TextOut(Rect.Left + 2, Rect.Top + 2, AGrid.Cells[ACol, ARow]);

end;

我的StringGrid是黑色的。我想填充单元格透明的颜色(例如50%)。

我该怎么做？

我应该画长方形吗？或者我应该创建位图然后放进牢房？

你能帮我吗？)

我指的是这样的效果：

​

Answer 1

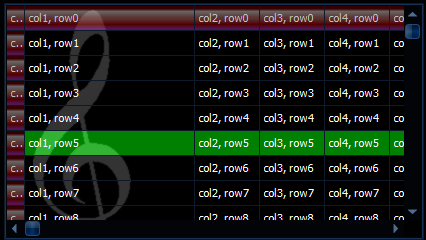

在这个职位的启发下，我首先创建了一个具有背景图像的TStringGrid。然后，我为所选的单元格添加了一个使用WinApi.Windows.AlphaBlend()的转换颜色，对于固定的单元格也添加了类似的颜色。最终的结果是：

​

​

透明的“选定”颜色以1像素位图的形式完成：

type
  TStringGrid = class(Vcl.Grids.TStringGrid)
  private
    FBackG: TBitmap;
    FForeG: TBitmap;
  ...

procedure TForm5.Button1Click(Sender: TObject);
begin
  sg.FForeG.Free;
  sg.FForeG := TBitmap.Create;
  sg.FForeG.SetSize(1, 1);
  sg.FForeG.PixelFormat := pf32bit;
  sg.FForeG.Canvas.Pixels[0, 0] := $00FF00;  // BGR
end;

并将位图应用于OnDrawCell事件中的“选定”单元格(OnDrawCell)。

procedure TForm5.sgDrawCell(Sender: TObject; ACol, ARow: Integer; Rect: TRect;
  State: TGridDrawState);
var
  sg: TStringGrid;
  r: TRect;
  success:boolean;
begin
  if not (Sender is TStringGrid) then Exit;
  sg := Sender as TStringGrid;

  r := Rect;
  r.Left := r.Left-4; // Might not be needed, depending on Delphi version?

  // Clear the cell
  sg.Canvas.Brush.Color := clBlack;
  sg.Canvas.FillRect(r);

  // Copy background to cell
  BitBlt(sg.Canvas.Handle,
    r.Left, r.Top, r.Right - r.Left, r.Bottom - r.Top,
    sg.FBackG.Canvas.Handle, r.Left, r.Top, SRCCOPY);

    // Draw fixed column or row cell(s)
  if gdFixed in State then
  begin
    success := Winapi.Windows.AlphaBlend(sg.Canvas.Handle,
      r.Left, r.Top, r.Right - r.Left, r.Bottom - r.Top,
      sg.FHeadG.Canvas.Handle, 0, 0, 1, 23, BlendFunc);
  end;

  // Draw selected cell(s)
  if gdSelected in State then
  begin
    success := Winapi.Windows.AlphaBlend(sg.Canvas.Handle,
      r.Left, r.Top, r.Right - r.Left, r.Bottom - r.Top,
      sg.FForeG.Canvas.Handle, 0, 0, 1, 1, BlendFunc);
  end;

  // Draw the text
  r := Rect;
  sg.Canvas.Brush.Style := bsClear;
  DrawText(sg.Canvas.Handle, sg.Cells[ACol, ARow],
    length(sg.Cells[ACol, ARow]), r,
    DT_SINGLELINE or DT_VCENTER or DT_END_ELLIPSIS);
end;

BlendFunc: _BLENDFUNCTION;结构可以在TStringGrid子类中声明，也可以在可以访问的其他地方声明，我在表单中声明了它，并在forms OnCreate事件中初始化了它：

  BlendFunc.BlendOp := AC_SRC_OVER;
  BlendFunc.BlendFlags := 0;
  BlendFunc.SourceConstantAlpha := 128;  // This determines opacity
  BlendFunc.AlphaFormat := AC_SRC_ALPHA;

现在，您可能会问，一个1像素的位图是如何工作的，答案在文档 for AlphaBlend()中。

如果源矩形和目标矩形大小不同，则扩展源位图以匹配目标矩形。

这很有用，因为单元格矩形的大小通常是不同的。

标题行和列类似地在条件OnDrawCell if gdFixed in State中绘制，这里使用另一个位图。这是一个1像素宽和23像素高的位图，我分别在一个图形绘图程序。

​

​

是!上面的小东西是图像。
