不要在二维热图上显示零值

Question

我想要绘制一张西利康晶片模具的2D地图。因此，只有中心部分有值，角有值0。我使用matplotlib的plt.imshow获得一个简单的地图，如下所示：

data = np.array([[ 0. ,  0. ,  1. ,  1. ,  0. ,  0. ],
       [ 0. ,  1. ,  1. ,  1. ,  1. ,  0. ],
       [ 1. ,  2. ,  0.1,  2. ,  2. ,  1. ],
       [ 1. ,  2. ,  2. ,  0.1,  2. ,  1. ],
       [ 0. ,  1. ,  1. ,  1. ,  1. ,  0. ],
       [ 0. ,  0. ,  1. ,  1. ,  0. ,  0. ]])

plt.figure(1)
plt.imshow(data ,interpolation='none')
plt.colorbar()

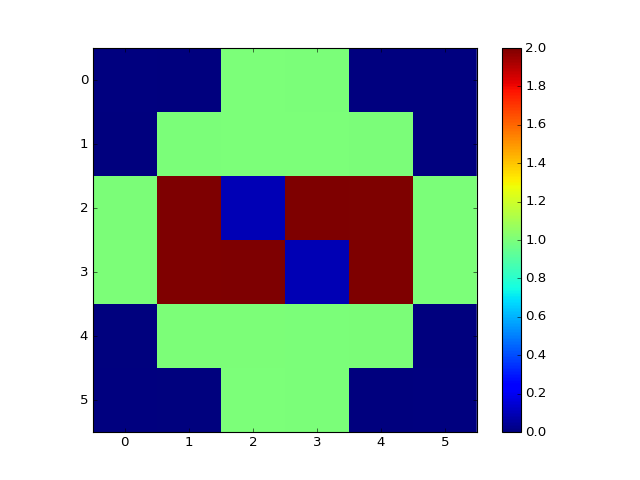

我得到了以下地图：

​

有没有办法去除深蓝色区域中的值为零，同时保留‘晶圆’的形状(绿色，红色和浅蓝区域)？这意味着角将是空白空间，而其余的则保留颜色配置。

或者有更好的功能，我可以用来获得这个？

Answer 1

有两种方法可以摆脱深蓝色的角落：

可以用零值标记数据：

data[data == 0] = np.nan
plt.imshow(data, interpolation = 'none', vmin = 0)

或者您可以为imshow创建一个蒙面数组

data_masked = np.ma.masked_where(data == 0, data)
plt.imshow(data_masked, interpolation = 'none', vmin = 0)

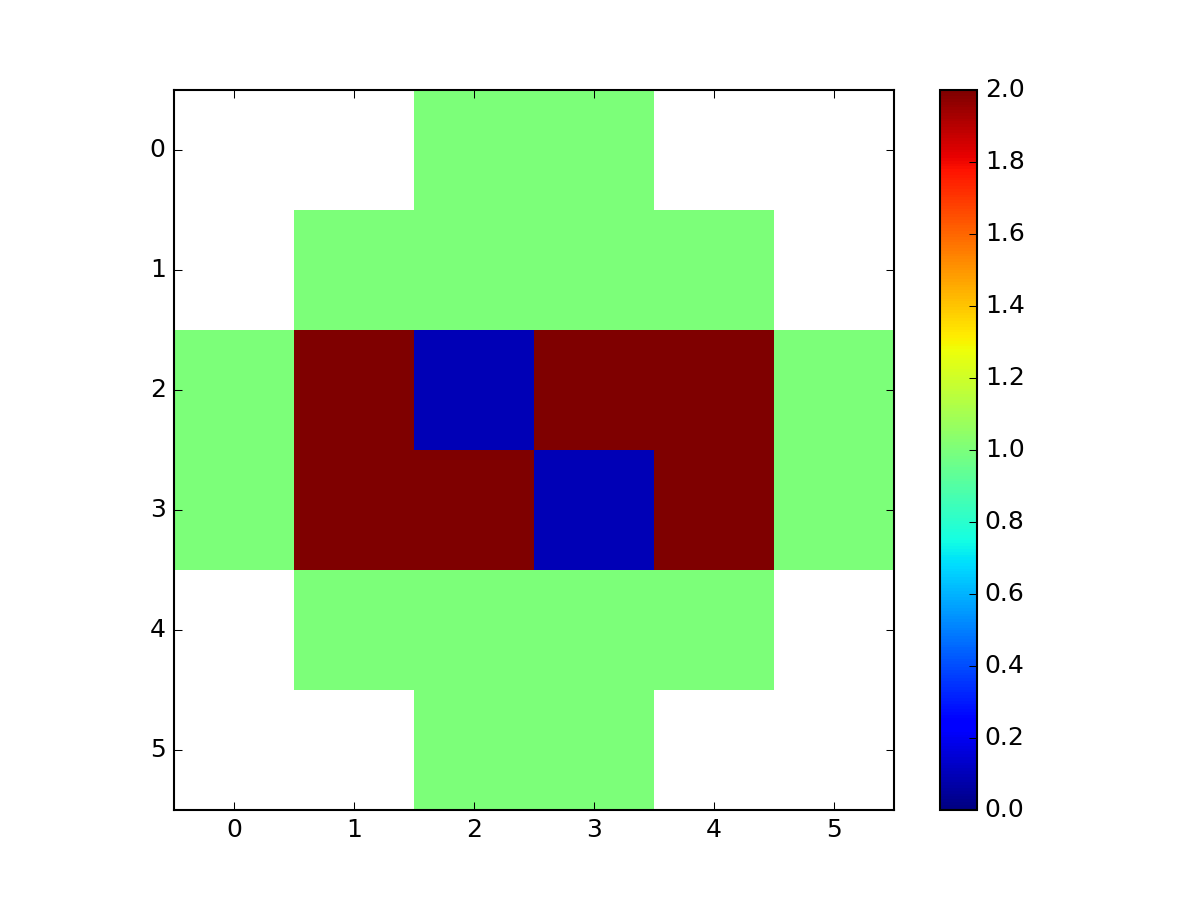

以上两种解决方案都解决了您的问题，尽管使用掩码的方法有点笼统。

如果要保留确切的颜色配置，需要手动设置用于绘制图像的vmin/vmax参数。将vmin = 0传递给上面的plt.imshow确保丢弃的零仍然显示在颜色栏上。

​
