如何使用plt.text()函数将特殊符号键入到python3生成的绘图中？

Question

我试图在python脚本中的空图形中键入一个文本(包括一些天体物理符号，如太阳质量和哈勃参数)：

import numpy as np
import matplotlib.pyplot as plt

plt.figure(4)
frame = plt.gca()
frame.axes.get_xaxis().set_ticks([])
frame.axes.get_yaxis().set_ticks([])
A = 2
B = 2
C = 3
D = 4
plt.text(0.05, 0.05, r'$R_{200m}$={:.0f} kpc physical \n\n $M_{200m}$={:.3e} $h^{-1} M_{\sun}$ \n\n\n\n x={:.0f} \n\n $M_{DM}$={:.3e} $h^{-1} M_{\odot}$'.format(A, B, C, D), size=20)
plt.show()

在使用python3 example.py运行脚本后，我将收到以下错误消息：

  File "exam.py", line 12, in <module>
      plt.text(0.05, 0.05, r'$R_{200m}$={:.0f} kpc physical \n\n $M_{200m}$={:.3e} $h^{-1} M_{\sun}$ \n\n\n\n x={:.0f} \n\n
  $M_{DM}$={:.3e} $h^{-1} M_{\odot}$'.format(A, B, C, D), size=20)
  KeyError: '200m'

我不知道如何使python脚本中的LateX类型成为可能？

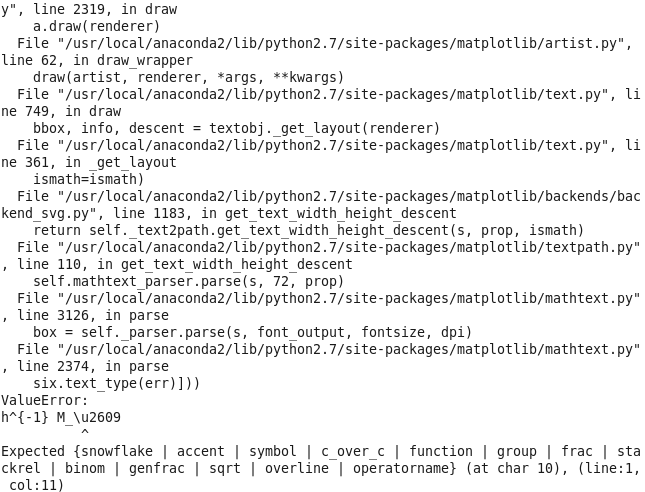

附加的是在运行代码时错误消息的快照，其中我使用的格式与答案中建议的格式相同。我在一个只安装python3.5的anaconda上运行这段代码：

​

​

Answer 1

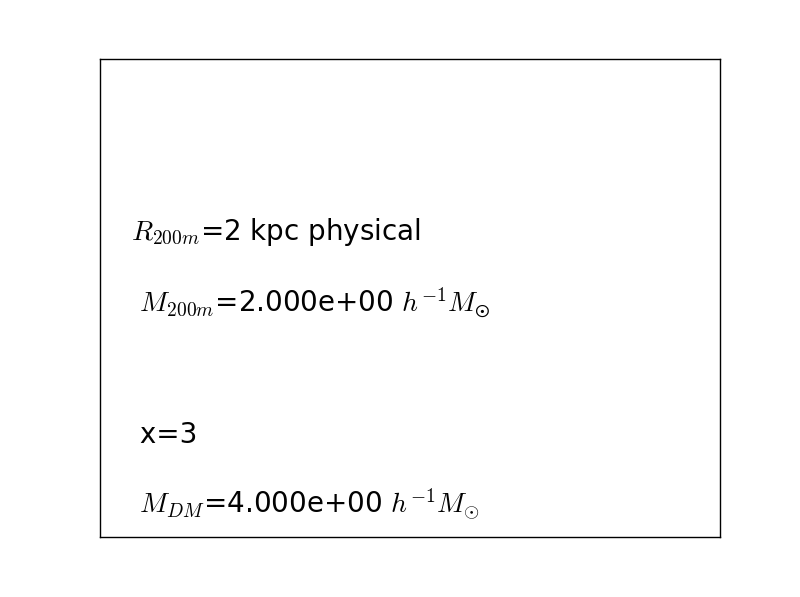

用以下内容替换您的plt.text...行：

plt.text(0.05, 0.05, '$R_{{200m}}$={:.0f} kpc physical \n\n $M_{{200m}}$={:.3e} $h^{{-1}} M_\u2609$ \n\n\n\n x={:.0f} \n\n $M_{{DM}}$={:.3e} $h^{{-1}} M_{{\odot}}$'.format(A, B, C, D), size=20)

我只是：

1. 将{\sun}替换为\u2609，请参见How to do the astronomical symbol "\sun" in PyX。
2. 将每个{的LateX增加一倍，因此format方法不会将其参数放入其中。
3. 删除字符串之前的r，这样\n就会影响。

​

​
