生成详细级用例图

Question

简单地说，我使用usecase图记录了所有客户的需求，当然，我也是设计范例中的新成员。我有一个包含整个系统需求的高级用例图。然后给出了每个酶的详细层次图，并在高层次的usecase图中进行了定义。现在，在详细的级别图中，我还包括了系统触发自身的用法。

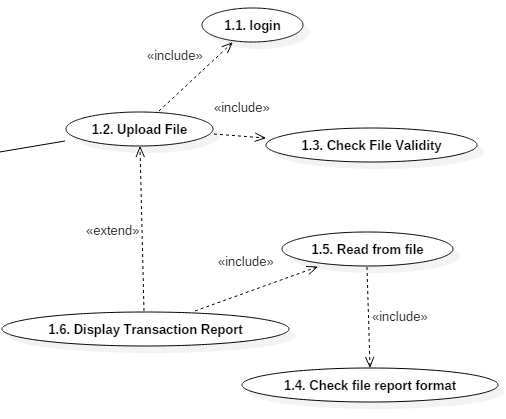

高级usecase -上载报告文件 上载报告文件的详细级别应用程序：

​

​

这里，在上面的图中，usecase 1.3、1.4和1.5是从系统触发的，并且这个用例并不是直接与用户交互的。

所以，我的问题是，我应该在细节usecase图中包括这些类型的系统级usecase，还是只包括那些只与用户交互的usecase？

如果我以上所做的是无效的(如所显示的那样，我正在制作用例图)，那么请给我你的建议。

Answer 1

嗯，不是真正的答案，而是建议。这里的问题是，到目前为止，我需要放弃您的设计，从头开始。当然这是不可能的。因此，作为指导：

• 寻找附加价值，而不是功能。
• 不要使用(!)包括/扩展并只绘制参与者和用例之间的简单关联。
• 对于每个用例，扪心自问:这是否增加了价值？只有在答案是肯定的情况下，才能加入泡沫。
• 用动词/主题命名每个用例(并最终命名为一个对象)
• 只使用主参与者，并离开图表中的任何次要角色。
• 如果你的UC图开始像蜘蛛网，你的设计很可能会被破坏。
• 没有绝对的数字，但你通常以少数演员和几十个UCs结束。
