如何在QtCharts中自动重绘轴？

Question

我正在使用QtCharts。

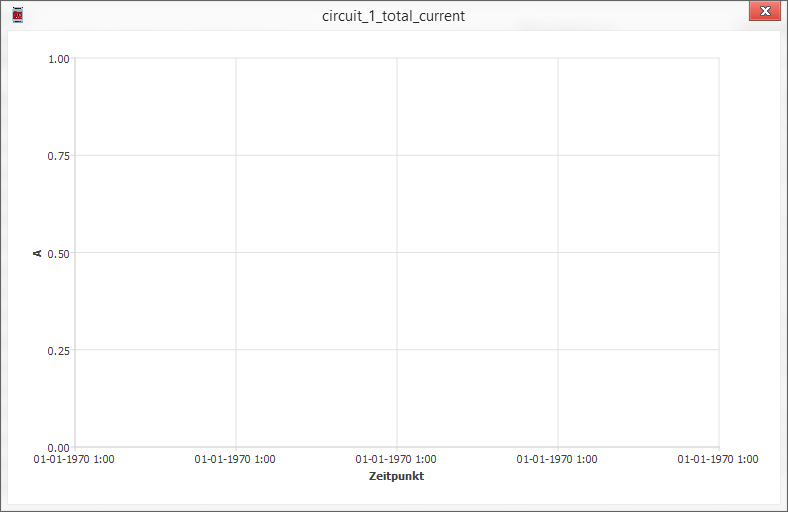

我需要两个轴在附加值之后被重新标度。我附加的数值不是0到1之间，也不是1970年的数值。

​

​

我的对话框的构造函数代码如下所示：

m_series = new QLineSeries;
m_series->setName(name);

auto chart = new QChart;
chart->legend()->setVisible(false);
chart->addSeries(m_series);

m_axisX = new QDateTimeAxis;
//m_axisX->setFormat("HH:mm:ss");
m_axisX->setTitleText(tr("Zeitpunkt"));
chart->addAxis(m_axisX, Qt::AlignBottom);

m_series->attachAxis(m_axisX);

auto axisY = new QValueAxis;
axisY->setTitleText(unit);
chart->addAxis(axisY, Qt::AlignLeft);

m_series->attachAxis(axisY);

auto chartView = new QChartView(chart, this);
chartView->setRenderHint(QPainter::Antialiasing);

我的MainWindow发出信号创造新的价值。多个打开的图表对话框连接到该信号。

void ChartDialog::liveUpdate(const RealTimeMeasureRegisters &registers)
{
    auto result = ((&registers)->*m_methodPtr)();

    m_series->append(registers.timestamp(), result);
}

有什么简单的方法可以告诉m_axisX**) (在我的例子中是 QDateTimeAxis )自动调整新值吗？**

QDateTimeAxis::setRange()看起来不太好，因为我需要设置一个最小值和最大值。

Answer 1

我不知道一种自动调整的方法，但是您可以看看这个例子，它动态地向图表添加点：http://doc.qt.io/qt-5/qtcharts-dynamicspline-example.html

虽然在这个例子中，当添加点时，范围是有限的，所以要更进一步，需要在下一个点超出它时重新调整范围。

正如您所说，setRange需要一个分钟和一个最大值，但是可以在您的liveUpdate中更新它。

Answer 2

关于m_series中的第一个参数->append()。使用"qint64 QDateTime::toMSecsSincPoch()“更好.像这样：

...
m_series->append(QDateTime::currentDateTime().toMSecsSincPoch(), result);

Answer 3

QLineSeries继承了QXYSeries，它实现了您可以利用的特定信号，如下所示：

connect(m_series, &QXYSeries::pointAdded,
        this, &MyForm::autoScaleChart);

在您的表单或模型中，最好将图表和系列定义为成员，这样您就可以从名为autoScaleChart的成员方法(在Qt5中不需要插槽)访问它们。

#include <QMainWindow>
#include <QtCharts/QtCharts>
#include <math>
...

class MyForm :: QMainWindow
{
  Q_OBJECT
  public:
  ....

  private:
  QLineSeries* _series;
  QValueAxis* _xaxis;
  QValueAxis* _yaxis;
  QChart* _chart;
  void MyForm::autoScaleChart()
  {
    const QVector<QPointF>& dataVector = _tempSeries.pointsVector();
    double xMin = std::numeric_limits<double>::max();
    double xMax = std::numeric_limits<double>::min();
    double yMin = xMin;
    double yMax = xMax;
    for (auto p : dataVector)
    {
       xMin = qMin(xMin, p.x());
       xMax = qMax(xMax, p.x());
       yMin = qMin(yMin, p.y());
       yMax = qMax(yMax, p.y());
    }

    double xMargin = (xMax-xMin)/10.0;
    _xaxis.setRange(xMin-xMargin,xMax+xMargin);

    double yMargin = (yMax-yMin)/10.0;
    _yaxis.setRange(yMin-yMargin,yMax+yMargin);
  }
}

您可以将算法调整为更全面的时间轴或日期时间轴。
