Gnuplot :请使用1到7转换，类型为double (%lf)

Question

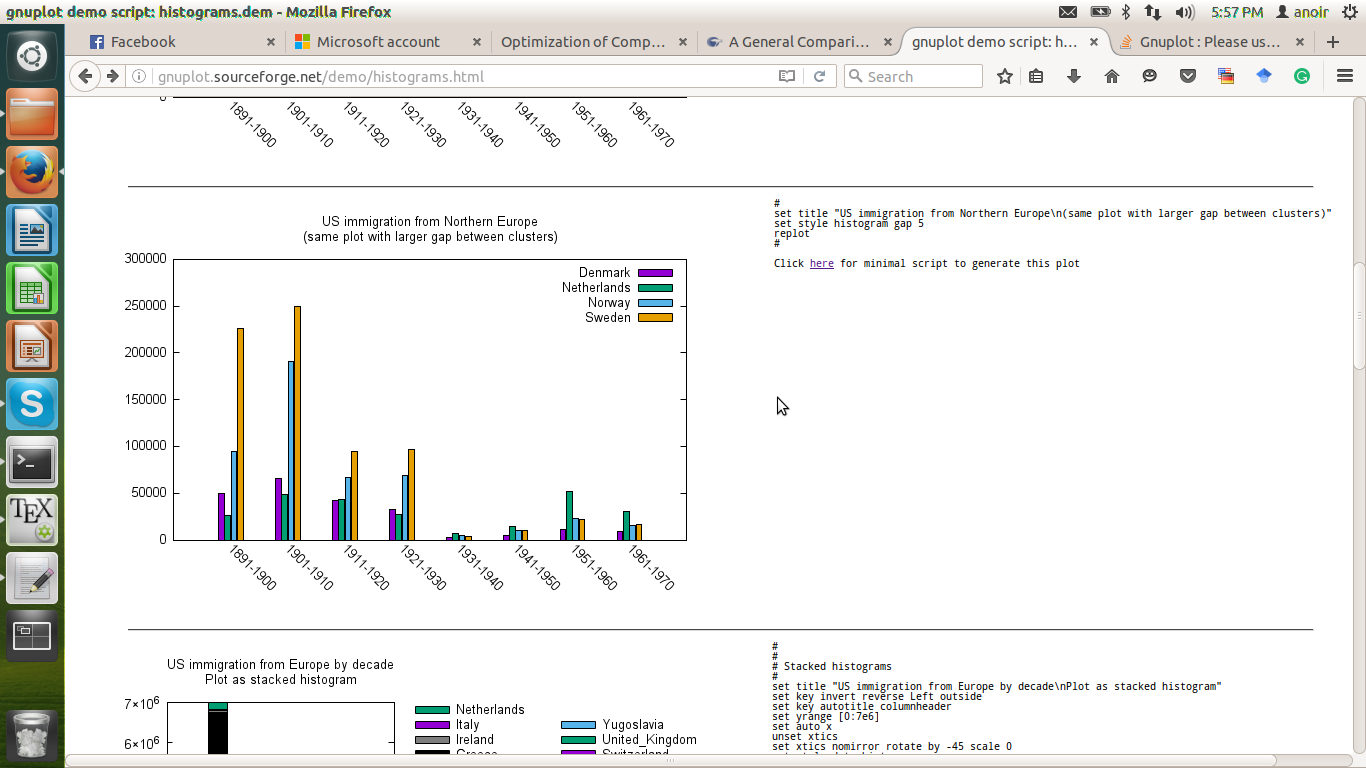

嗨，我是gnuplot的新手，我正试着显示这样的条形图：

要显示此数据，请执行以下操作：

#Float ADDs Float Muls  Int ADDs        Int MULs
14336       20480       19450           2084
8960        14336       12902           3071

使用我修改的这个脚本：

set boxwidth 0.9 absolute
set style fill   solid 1.00 border lt -1
set key inside right top vertical Right noreverse noenhanced autotitle nobox
set style histogram clustered gap 5 title textcolor lt -1
set datafile missing '-'
set style data histograms
set xtics border in scale 0,0 nomirror rotate by -45
set xtics  norangelimit
set xtics   ()
set title "Number of operation : Radix-2 VS Radix-4"
set yrange [ 0.00000 : 200000. ] noreverse nowriteback
x = 0.0
i = 22
plot 'dataop.dat' using "Float ADDs":xtic(1) ti col, '%lf,%lf,%lf' u "Float Muls" ti col, '%lf,%lf,%lf' u Int ADDs ti col, '%lf,%lf,%lf' u "Int MULs"  ti col

有人能帮我吗？

Answer 1

这里有一个稍微修改过的数据文件和gnuplot脚本的版本，它将给您提供一个绘图，尽管我不太确定它是否正是您要寻找的。

数据文件：

Float_ADDs "Float Muls" IADDs IMULs
14336 20480 19450 2084
8960  14336 12902 3071

更改：

• 不要在标题之前加上“#”，否则gnuplot会将该行视为注释而忽略它。
• 如果您想使用多个词的列标题，您必须将它们放在引号中，例如"Float“，或者您可以使用Float_ADDs这样的下划线，或者将它缩短为一个单词，比如IADDs和IMULs。

剧本：

set boxwidth 0.9 absolute
set style fill   solid 1.00 border lt -1
set key inside right top vertical Right noreverse noenhanced autotitle nobox
set style histogram clustered gap 5 title textcolor lt -1
set datafile missing '-'
set style data histograms
set xtics border in scale 0,0 nomirror rotate by -45
set xtics  norangelimit
set xtics
set title "Number of operation : Radix-2 VS Radix-4"
set yrange [ 0.00000 : 200000. ] noreverse nowriteback
plot 'dataop.dat' using "Float_ADDs":xtic(1) ti col,'' u "Float Muls" ti col, '' u "IADDs" ti col, '' u "IMULs" ti col

更改：

• 大部分修改了绘图命令
• 使用“”可从为第一个数据集指定的同一文件中添加数据序列。
• 修改列名以匹配数据文件，或者可以使用列索引并对标题进行硬编码。
