在iOS中创建漏斗图？

Question

需要在iOS ( Swift或Objective )中为漏斗图创建自定义控件。

几乎没有找到它的库:下面是链接：https://github.com/ayudasystems/funnel

计划使用BezierPath实现漏斗图。

请建议需要实现此控件的数据结构。

**注意-搜索大量的帖子，但必须找到在ios中实现漏斗图的确切解决方案(只有少数帖子存在，但答案不正确或不被接受)

Answer 1

​

​

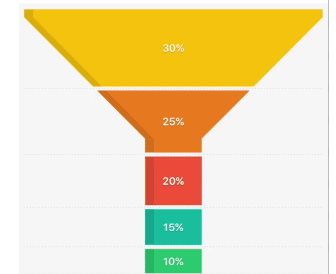

您必须使用简单的逻辑来实现上面的漏斗图。

其中A1、A2、A3、A4、A5和漏斗5个项目的高度为200。

&& A1=30%，A2=25%，A3=20%，A4=15%和A5=10%

Now distritribute items according to height % in funnel. So

A1 = 0.3*200  = 60
A2 = 0.25*200 = 50
A3 = 0.2*200  = 40
A4 = 0.15*200 = 30
A5 = 0.1*200  = 20
--------------------
Total         = 200


On the basis of above calculated height:- 5 different BezierPath can  be drawn .

Above data can be generalised to 'n' items and 'x' Height .

的逻辑计算高度分布

class HeightDistribution {
   class func  height(percentages: [Float] , TotalHeight:Float ) -> [Float]
      {
        var heights = [Float]()
        for percentage in   percentages
        {
           let height = (percentage/100)*TotalHeight
            heights.append(height)
        }
        return heights
    }
}

进度演示漏斗图应用程序\ Swift3

Answer 2

“数据结构”应该很简单:一个值数组在0.0到100.0之间，每个值代表水平矩形带，或者代表漏斗部分的梯形，并有一个指示符来显示从矩形到梯形的变化，再加上每个片段的颜色。

从简单开始，然后继续润色图片，在片段、阴影等之间留下空白。制作了静态版本之后，您应该能够传输到图层以获得动画。
