用热图绘制2个变量

Question

我在python 3上，我有两个变量x和y，其中x从1到5，y从0.03到0.7，然后我有一个取x和y并生成标量数的方法。我想用x作为x轴，y作为y轴和一个颜色键来表示方法f(x，y)。这是怎么做的？我试过使用热图，但是罐头似乎能让它工作，因为范围不能得到令人愉快的x和y。

import numpy as np
import numpy.random
import matplotlib.pyplot as plt


x = np.random.randn(8873)
y = np.random.randn(8873)

heatmap, xedges, yedges = np.histogram2d(x, y, bins=50)
extent = [xedges[0], xedges[-1], yedges[0], yedges[-1]]

plt.clf()
plt.imshow(heatmap, extent=extent)
plt.show()

但是我想用键表示f(x，y)的颜色。

Answer 1

如果你从二维向量开始，x和y在二维点网格上计算x和y的函数，首先要用numpy.meshgrid生成二维网格。

from numpy import linspace, meshgrid
x, y = linspace(1, 5, 41), linspace(0.03, 0.70, 68)
X, Y = meshgrid(x, y)

不知怎的，看到2网格.一个只包含x值，另一个只包含y值(您只需打印X和Y以便自己查看)。

在这两个网格可用的情况下，您可以计算一个结果网格，但这只在您使用numpy的ufuncs时才能工作。

def f(x, y):
    from numpy import sin, sqrt
    return sin(sqrt(x*x+y*y))

最后，您可以绘制您的结果，您想要使用的pyplot方法是pcolor，要添加一个必须使用的色条，总是来自pyplot，colorbar方法……

from matplotlib.pyplot import colorbar, pcolor, show
Z = f(X, Y)
pcolor(X, Y, Z)
colorbar()
show()

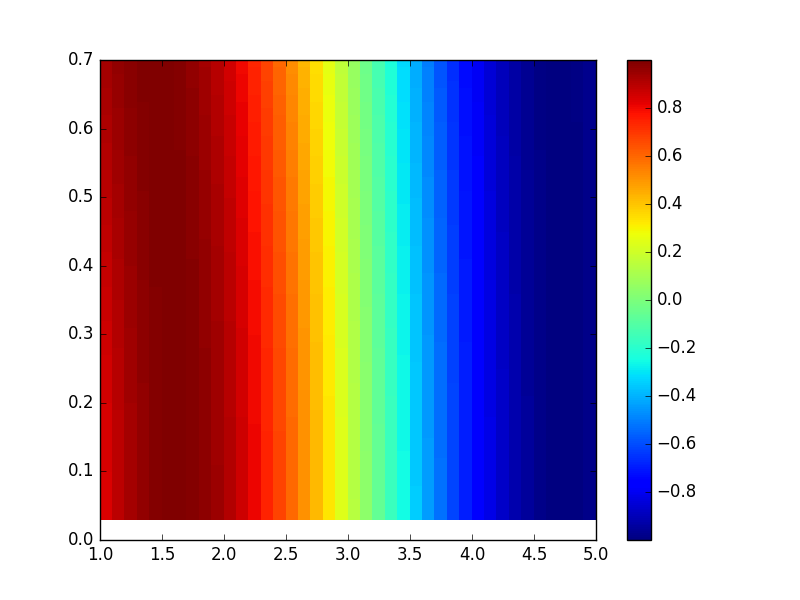

当这一点最终达到时，传统要求提供一个示例输出。

就这样

Answer 2

让我们说z = f(x, y)。您的热图的键只能表示一维(通常是z)。你指的是什么

表示方法f(x，y)

对于二维绘图，你需要一个三维热图.
