matlab 4D插补图

Question

这里是一个示例数据集。

x = linspace(10,20,50);
y = linspace(10,20,50);
z = cos(linspace(0,2*pi,50));
time = linspace(1,60,50);
sci_temp = randi(100,50,1);

x，y，z是位置，sci_temp是温度数据。

我想知道如何用sci_temp数据在xyz位置上绘制轨迹。

我尝试插值数据，所以用sci_temp图得到二维插值时间vs。

S = TriScatteredInterp(time',z',sci_temp);
[t_mesh z_mesh] = meshgrid(time,z);
tz_mesh = S(t_mesh, z_mesh);

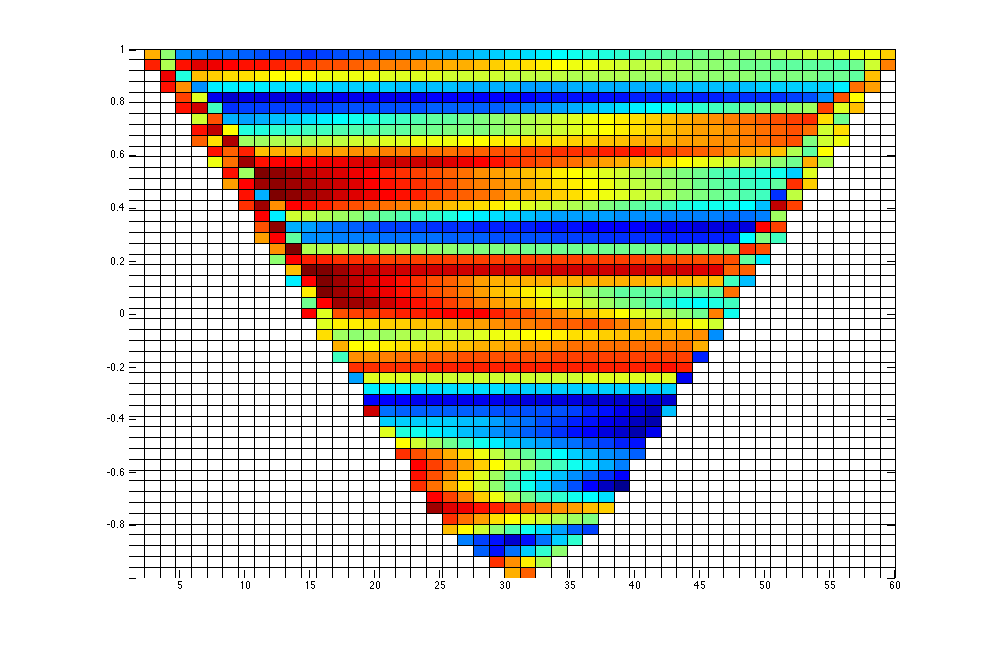

pcolor(t_mesh,z_mesh,tz_mesh)

​

​

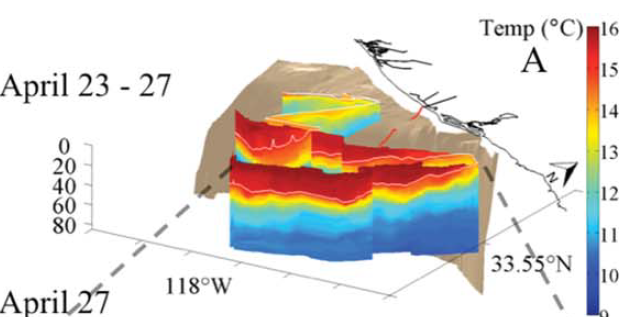

我想要得到的是一个2D (时间vs sci_temp)剖面图上的xyz三维图。就像这张照片。

​

​

如何在三维图形中显示sci_temp上的轨迹？

有人能帮我吗？

谢谢

Answer 1

首先，你做的插值有点错误，你不想在由

meshgrid(time,z);

因为它会复制值。创建的网格上进行插值。

meshgrid(time,linspace(min(z),max(z),50));

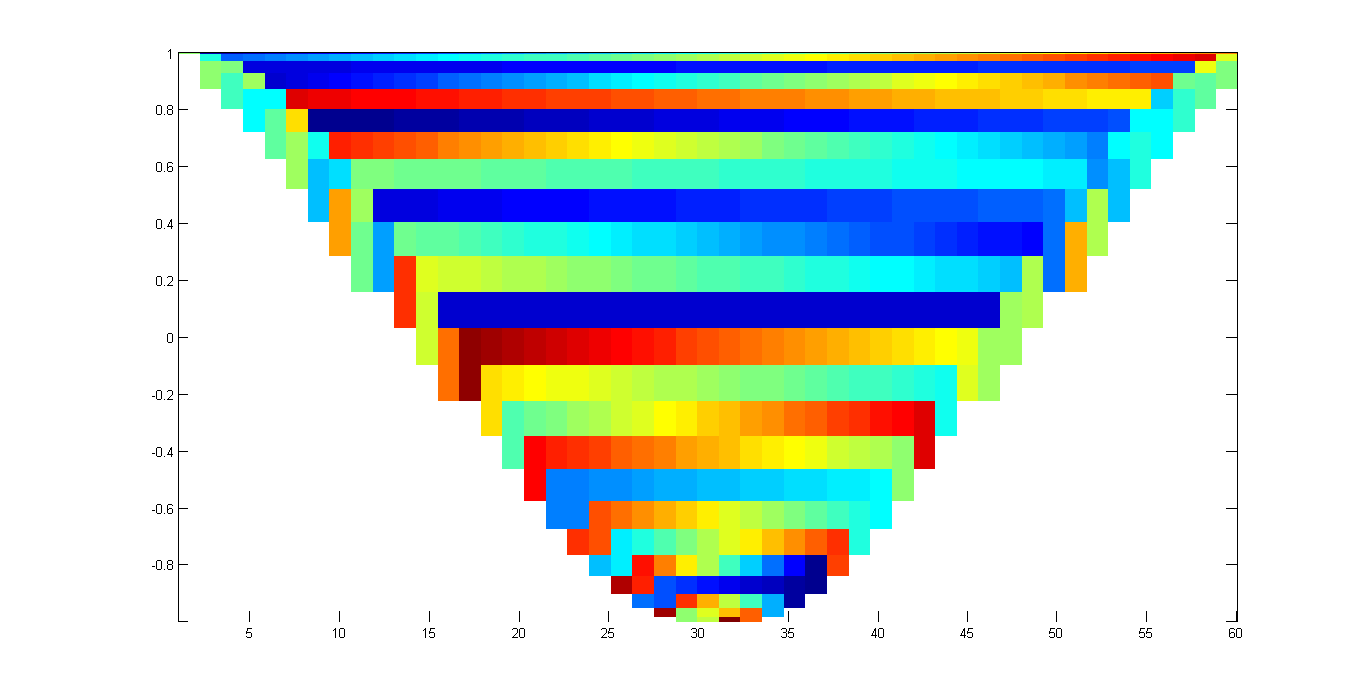

一旦得到插值值，如下所示：

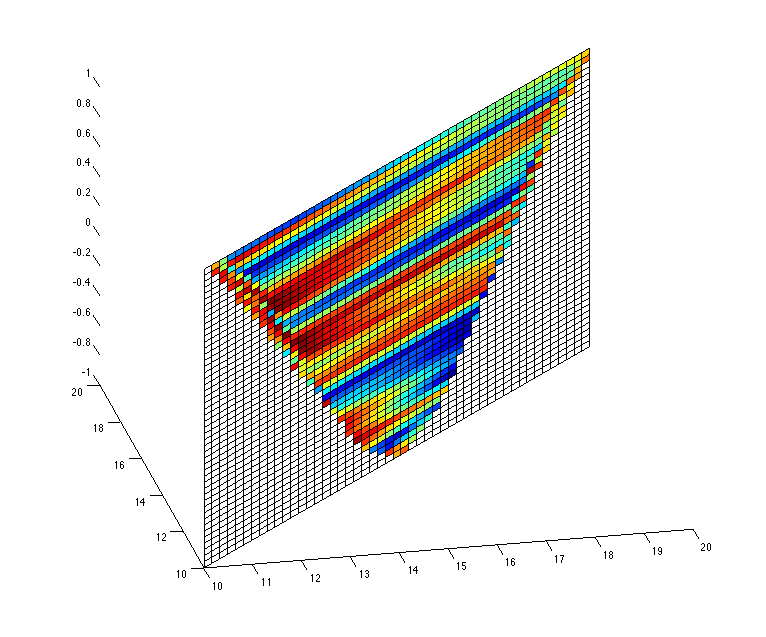

您可以用surface函数在3D空间中绘制它们，只需确保适当地给出x和y坐标。

surface(repmat(x,50,1),repmat(y,50,1),zmesh,tzmesh)

​

​

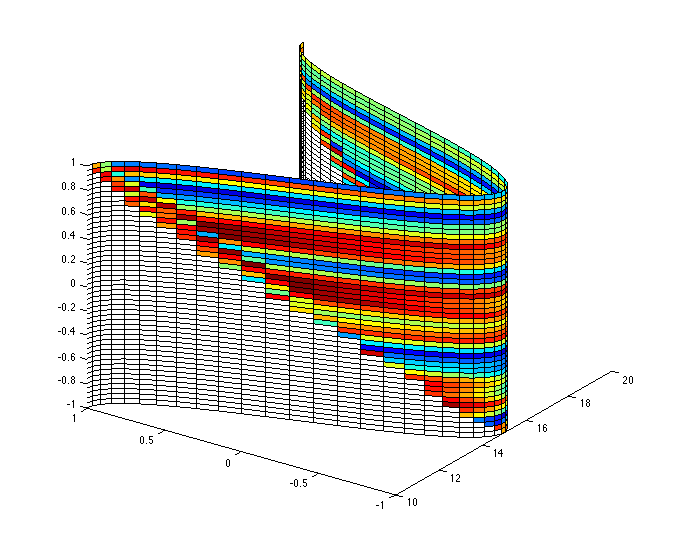

您甚至可以有更复杂的路径，例如，相同的数据但是y=z。

​

​

编辑:另外，我忘了提到，我建议您使用scatteredInterpolant而不是TriScatteredInterp。它让你对插值有更多的控制
