Matlab功率谱分析

Question

我想复制这个图像，但我自己的脑电图数据。据我所知，这是对滤波数据进行的功率谱分析。

​

​

我记录了脑电图信号的采样率为1000赫兹，用直流放大器(低:直流；高:200)。我的数据是: 68 (电极)x 185080 (数据点)。

我尝试使用以下代码：http://uk.mathworks.com/help/signal/ug/psd-estimate-using-fft.html

 Fs = 1000;
 t = 0:1/Fs:1-1/Fs;
 x = Data;
 %x = cos(2*pi*100*t) + randn(size(t));

 N = length(x);
 xdft = fft(x);
 xdft = xdft(1:N/2+1);
 psdx = (1/(Fs*N)) * abs(xdft).^2;
 psdx(2:end-1) = 2*psdx(2:end-1);
 freq = 0:Fs/length(x):Fs/2;
 plot(freq,10*log10(psdx))
 grid on
 title('Periodogram Using FFT')
 xlabel('Frequency (Hz)')
 ylabel('Power/Frequency (dB/Hz)')

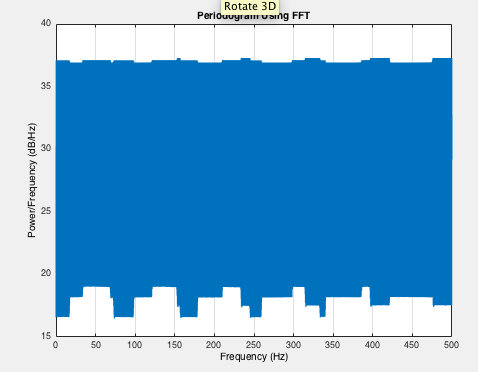

但我得到的是：

​

​

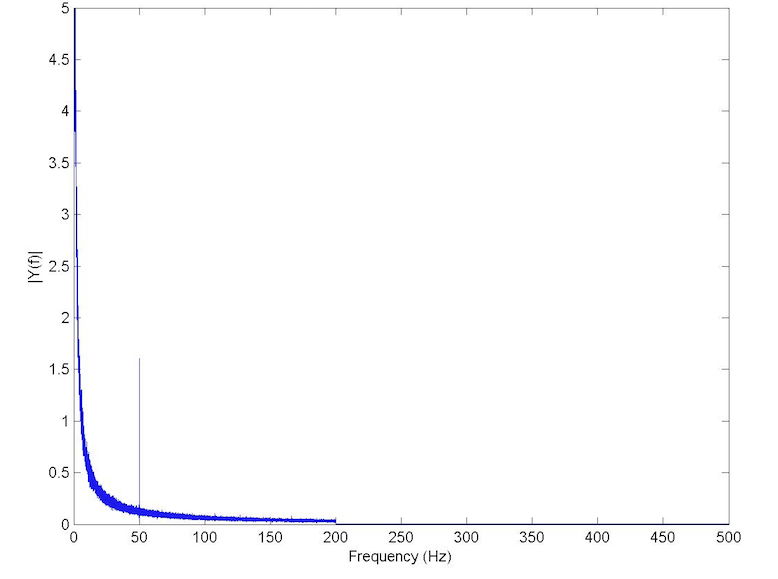

我正在努力理解如何继续，以获得分析我的脑电图信号，如在第一张图像。任何帮助都将不胜感激。

Answer 1

下面是一个简单的示例，说明如何从零开始使用fft实现PSD，而不使用DSP工具箱：

%this does not include any filtering

x = [0:0.01:pi];
y = sin(100*x);
nfft = 2^nextpow2(length(y));
Fs = 100;

psd1 = abs(fft(y,nfft)).^2/length(y)/Fs;%compute the PSD and normalize

plot([0:50/(length(psd1)/2):50],psd1(1:length(psd1)/2+1))
xlabel('Frequency (Hz)');
ylabel('PSD');
grid on
title('PSD from FFT');

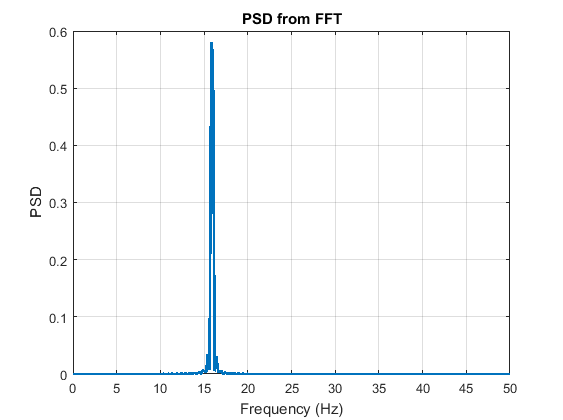

结果：

​

​

如果这种方法的结果与你发布的类似，那么我认为其他人关于你的数据有一些问题的评论可能是正确的。
