AXI4流接口:如何管理HLS中的浮点数组来生成HW加速器，并在RTL项目中安全地连接它们？

Question

最后，我想做的是在Vivado Design中使用一个具有单精度浮点数组的流接口来构建硬件加速器。HLS用户指南UG902显示，可以使用不同的接口创建HW加速器(从C、C++、SystemC、OpenCL代码开始)。

如果要使用AXI4流接口，则HLS会合成信号处理和TVALID，但它不会合成将生成的RTL接口连接到Zynq处理系统(在我的例子中是ARM9核)所需的信号。为了解决这个问题，Xilinx为您提供了使用这个库的可能性。

#include "ap_axi_sdata.h"

在内部有一个结构模板：

#include "ap_int.h"
template<int D,int U,int TI,int TD>
struct ap_axis{
ap_int<D> data;
ap_uint<D/8> keep;
ap_uint<D/8> strb;
ap_uint<U> user;
ap_uint<1> last;
ap_uint<TI> id;
ap_uint<TD> dest;
};

我有两个问题：

• 如果我只想使用TLAST而不使用其他的，我尝试将U、TI和TD设置为零，但是我得到了一个错误。
• 如果我想使用'float‘而不是'ap_int’，并且我试图在模板中更改它，我会得到另一个错误。

如何在不遇到这两个问题的情况下处理和管理带有浮点数据的HLS流接口？

Answer 1

对于我来说，最简单的解决方法是声明自己的struct数据类型，而不使用上面提到的库。默认情况下，VivadoHLS使用信号TDATA、TVALID和TREADY实现轴接口。如果您还需要TLAST和单精度单点数据，则应该声明您自己的数据类型，这应该如下所示：

struct my_data{
  float data;
  bool last;
};

我可以给你一个例子，说明你应该如何使用它：

void my_function(my_data input[25], my_data output[25])
{
#pragma HLS INTERFACE axis port=output
#pragma HLS INTERFACE axis port=input
#pragma HLS INTERFACE s_axilite port=return


    float tmp_data;
    float tmp_last;

    int k=0;

    for(k=0;k<25;k++)
        {
            tmp_data[k] = input[k].data;
            tmp_last[k] = input[k].last;
        }


        for(k=0;k<25;k++)
        {
            output[k].data = tmp_data[k];
            output[k].last = tmp_last[k];
        }
     }

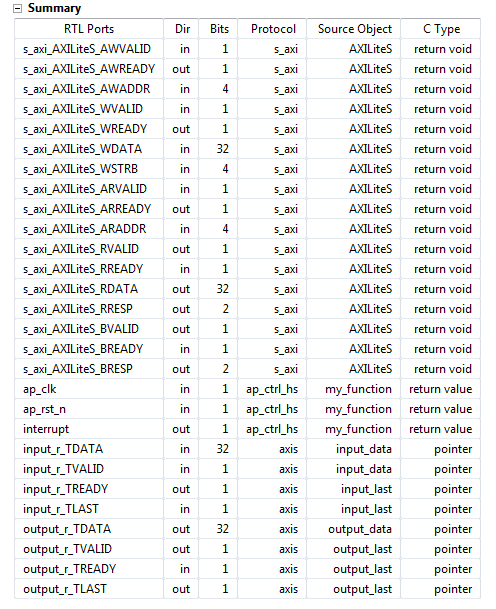

如果你这样做，经过合成，你就会得到这样的结果：

​

为了避免错误，您必须注意：，每当您使用流接口的数据时，您应该小心地管理接口的其余信号.。
