数据数字化提取

Question

​

​

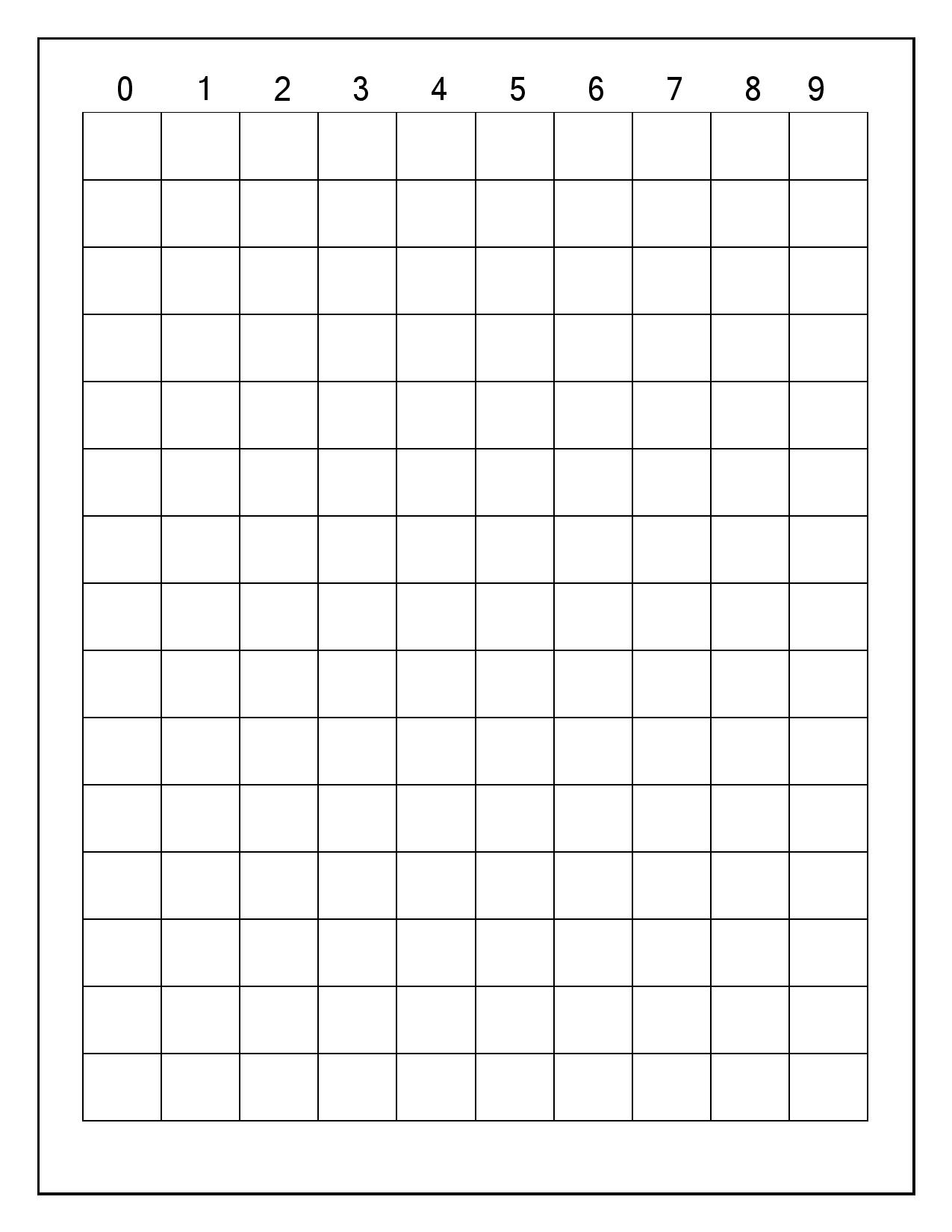

我有200份这个页面(15* 10矩阵)，我必须在每个对应的单元格中写出0-9中的所有数字，然后在扫描每一页一次之后，以数字的方式将这些数字提取为每一位数字的独立图像(32*32像素)。我怎样才能做到这一点？这是我的研究目的所必需的。我是一个CS学生，所以我也可以编码。

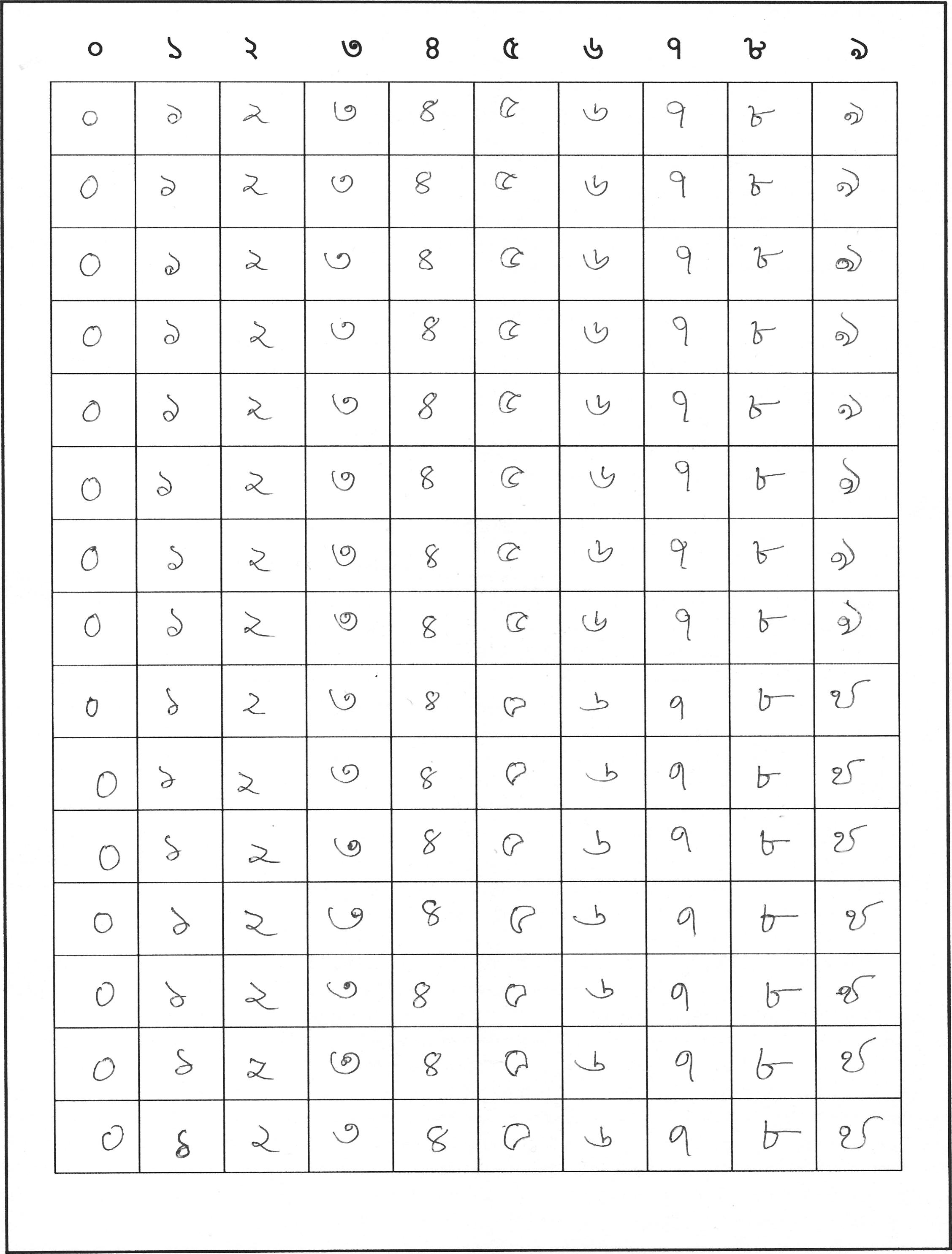

更新:对于标记:这是扫描的图像之一

​

​

这是一些本地语言(0-9)。

更新2：

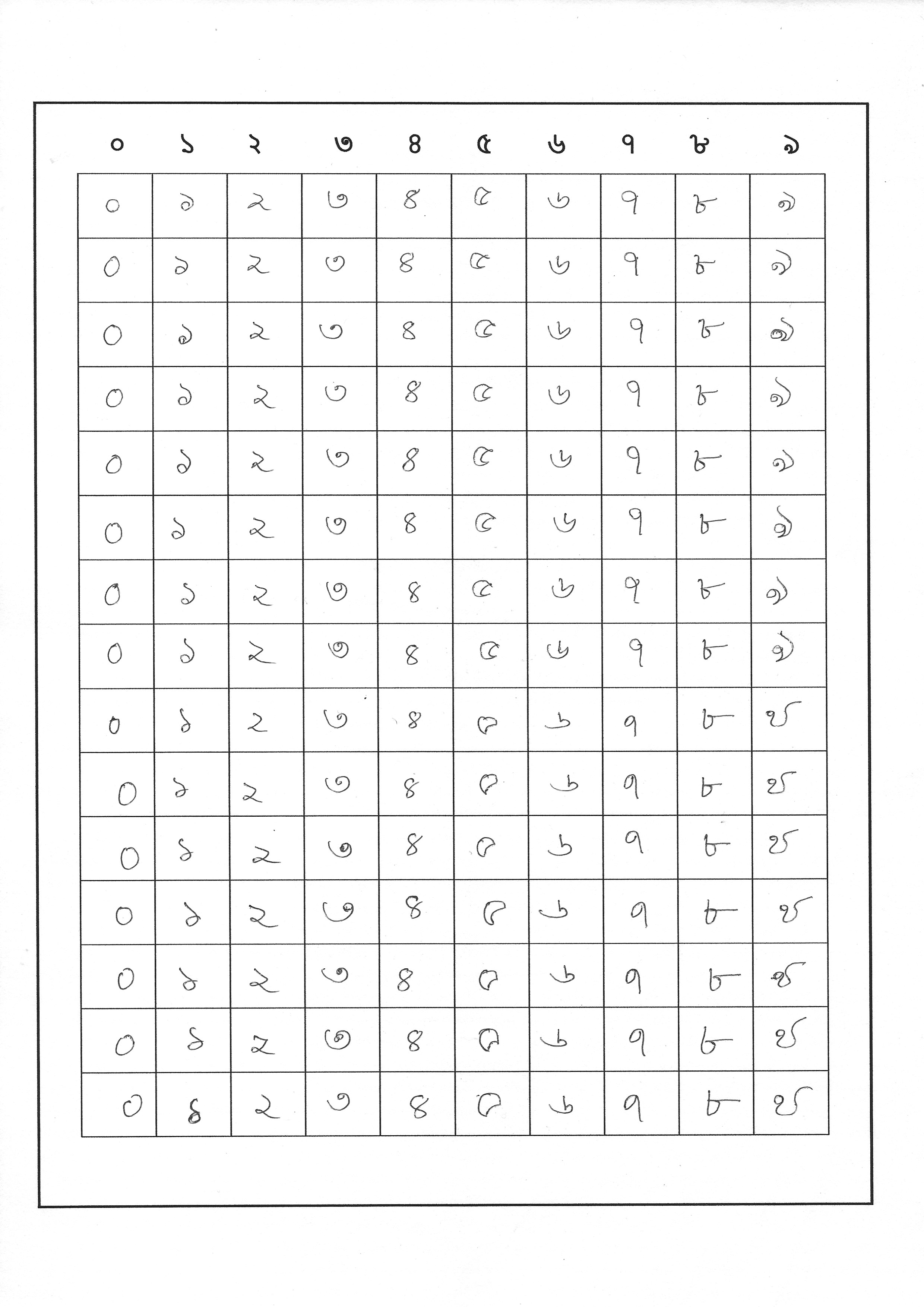

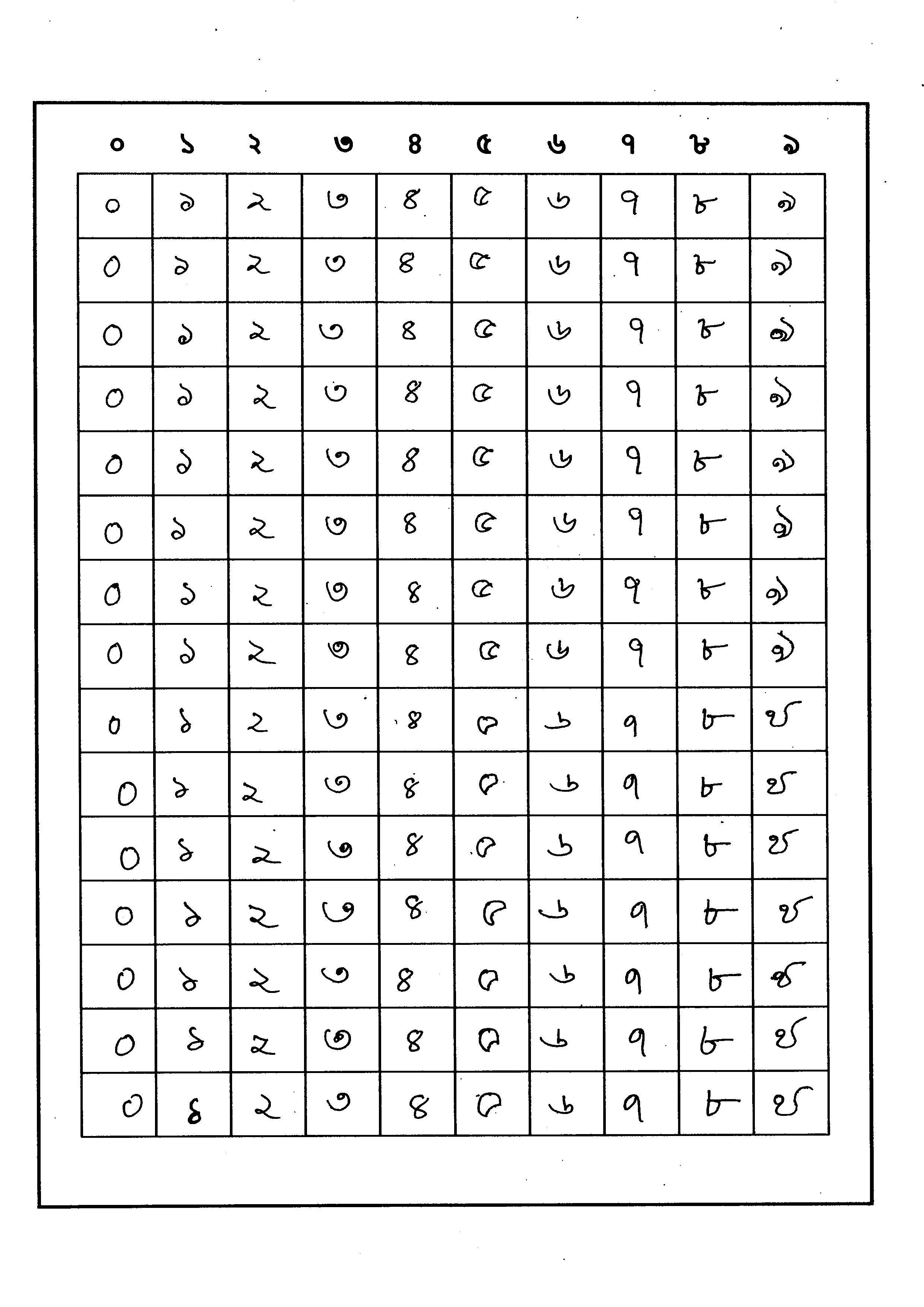

上一张图像的命令运行良好，但在新图像上，某些地方出现了问题(某种偏移)。我正在附上下面的图片

​

你有什么建议吗？

Answer 1

最新答案

我接受了您的反馈，并将算法改进为下面的bash脚本.

#!/bin/bash
################################################################################
# dice
#
# Trim borders off an image (twice) and then dice into 10x15 cells.
#
# Usage: ./dice image
################################################################################
# Pick up image name from first parameter
image="$1"
echo DEBUG: Processing image $image...

# Apply median filter to remove noisy black dots around image and then get the
# dimensions of the "trim box" - note we don't use the (degraded) median-filtered image in
# later steps.
trimbox=$(convert "$image" -median 9x9 -fuzz 50% -format %@ info:)
echo DEBUG: trimbox $trimbox

# Now trim original unfiltered image into stage1-$$.png (for debug)
convert "$1" -crop $trimbox +repage stage1-$$.png
echo DEBUG: Trimmed outer: stage1-$$.png

# Now trim column headings
convert stage1-$$.png -crop 2000x2590+120+190 +repage stage2-$$.png
echo DEBUG: Trimmed inner: stage2-$$.png

# Now slice into 10x15 rectangles
echo DEBUG: Slicing and dicing
convert stage2-$$.png -crop 10x15@ +repage rectangles-%03d.png

# Now trim the edges off the rectangles and resize all to a constant size
for f in rectangles*png; do
   echo DEBUG: Trimming and resizing $f
   trimbox=$(convert "$f" -median 9x9 -shave 15x15 -bordercolor black -border 15 -threshold 50% -floodfill +0+0 white -fuzz 50% -format %@ info:)
   echo DEBUG: Cell trimbox $trimbox
   convert "$f" -crop $trimbox +repage -resize 32x32! "$f"
done

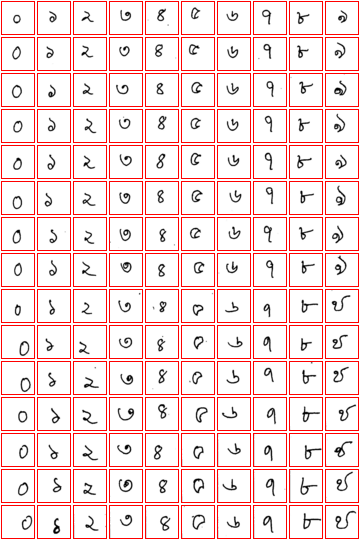

以下是产生的单元格-即150个单独的图像文件。我在单个单元格/文件周围放置了一个红色边框，这样您就可以看到它们的范围：

​

​

原始答案

我会在ImageMagick上这样做，它是免费的，安装在大多数Linux发行版上，也可以在OSX和Windows上使用。如果您喜欢这些语言，也有Perl、PHP、Java、node、.NET、Ruby、C/C++绑定。这里我使用终端中的命令行。

第一项工作是消除噪音，修整外缘：

convert scan.jpg -median 3x3 -fuzz 50% -trim +repage trimmed1.png

​

​

现在，再修剪一次，去掉顶部的外部框架和列标题：

convert trimmed1.png -crop 2000x2590+120+190 +repage trimmed2.png

​

​


convert trimmed2.png -crop 10x15@ rectangles-%03d.png

看看我们得到了什么-是的，150张图片：

ls -l rect*

rectangles-000.png  rectangles-022.png  rectangles-044.png  rectangles-066.png  rectangles-088.png  rectangles-110.png  rectangles-132.png
rectangles-001.png  rectangles-023.png  rectangles-045.png  rectangles-067.png  rectangles-089.png  rectangles-111.png  rectangles-133.png
rectangles-002.png  rectangles-024.png  rectangles-046.png  rectangles-068.png  rectangles-090.png  rectangles-112.png  rectangles-134.png
rectangles-003.png  rectangles-025.png  rectangles-047.png  rectangles-069.png  rectangles-091.png  rectangles-113.png  rectangles-135.png
rectangles-004.png  rectangles-026.png  rectangles-048.png  rectangles-070.png  rectangles-092.png  rectangles-114.png  rectangles-136.png
rectangles-005.png  rectangles-027.png  rectangles-049.png  rectangles-071.png  rectangles-093.png  rectangles-115.png  rectangles-137.png
rectangles-006.png  rectangles-028.png  rectangles-050.png  rectangles-072.png  rectangles-094.png  rectangles-116.png  rectangles-138.png
rectangles-007.png  rectangles-029.png  rectangles-051.png  rectangles-073.png  rectangles-095.png  rectangles-117.png  rectangles-139.png
rectangles-008.png  rectangles-030.png  rectangles-052.png  rectangles-074.png  rectangles-096.png  rectangles-118.png  rectangles-140.png
rectangles-009.png  rectangles-031.png  rectangles-053.png  rectangles-075.png  rectangles-097.png  rectangles-119.png  rectangles-141.png
rectangles-010.png  rectangles-032.png  rectangles-054.png  rectangles-076.png  rectangles-098.png  rectangles-120.png  rectangles-142.png
rectangles-011.png  rectangles-033.png  rectangles-055.png  rectangles-077.png  rectangles-099.png  rectangles-121.png  rectangles-143.png
rectangles-012.png  rectangles-034.png  rectangles-056.png  rectangles-078.png  rectangles-100.png  rectangles-122.png  rectangles-144.png
rectangles-013.png  rectangles-035.png  rectangles-057.png  rectangles-079.png  rectangles-101.png  rectangles-123.png  rectangles-145.png
rectangles-014.png  rectangles-036.png  rectangles-058.png  rectangles-080.png  rectangles-102.png  rectangles-124.png  rectangles-146.png
rectangles-015.png  rectangles-037.png  rectangles-059.png  rectangles-081.png  rectangles-103.png  rectangles-125.png  rectangles-147.png
rectangles-016.png  rectangles-038.png  rectangles-060.png  rectangles-082.png  rectangles-104.png  rectangles-126.png  rectangles-148.png
rectangles-017.png  rectangles-039.png  rectangles-061.png  rectangles-083.png  rectangles-105.png  rectangles-127.png  rectangles-149.png
rectangles-018.png  rectangles-040.png  rectangles-062.png  rectangles-084.png  rectangles-106.png  rectangles-128.png
rectangles-019.png  rectangles-041.png  rectangles-063.png  rectangles-085.png  rectangles-107.png  rectangles-129.png
rectangles-020.png  rectangles-042.png  rectangles-064.png  rectangles-086.png  rectangles-108.png  rectangles-130.png
rectangles-021.png  rectangles-043.png  rectangles-065.png  rectangles-087.png  rectangles-109.png  rectangles-131.png

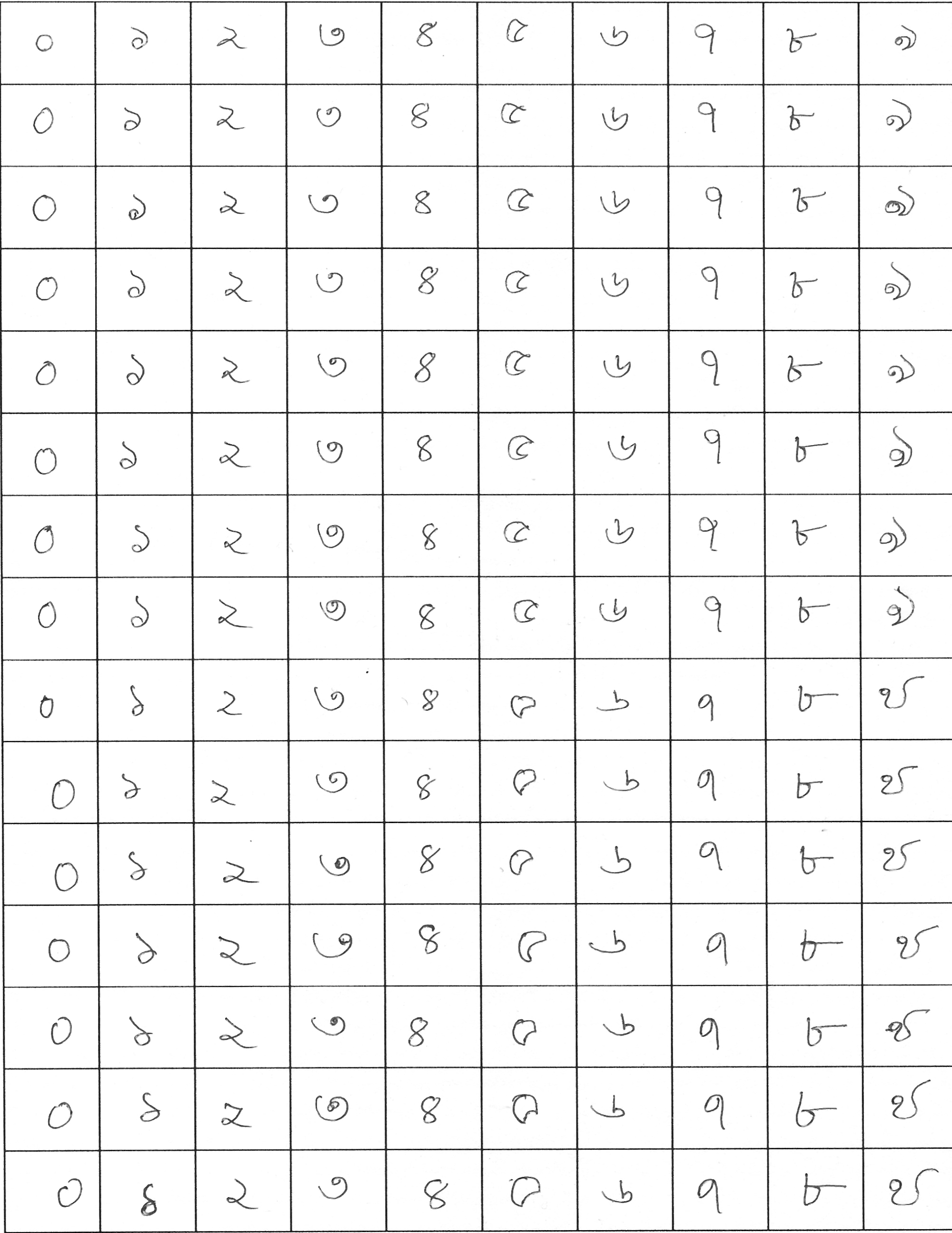

看看第一对：

​

​

您可以在1中完成这3个步骤，如下所示：

convert scan.jpg -median 3x3 -fuzz 50% -trim +repage  \
   -crop 2000x2590+120+190 +repage                    \
   -crop 10x15@ rectangles-%03d.png

您可能想要在每幅图像的每一面上刮掉几个像素，然后用(未经测试)这样的方法将大小调整到32x32：

mogrify -shave 3x3 -resize 32x32! rectangles*png
