Graphics2D.drawPolyline()与Graphics2D.drawLine()

Question

调用drawPolyline()相对于遍历每一行并在Graphics2D类中调用drawLine()有什么好处吗？

例如：

graphics2d.drawPolyline(xPoints, yPoints, nPoints);

相对于：

for (MyBean line : myBeans) {
    graphics2d.drawLine(line.getX1Point(), line.getY1Point(), line.getX2Point(), line.getY2Point());
}

第一种是第二种方便的方法吗？

对AWT来说挺新鲜的。(我意识到第一个可能更简洁。)

编辑：，我调用BufferedImage.createGraphics()来实现Graphics2D。

Answer 1

是的一个重要区别:使用drawPolyline，您正在绘制一条单一的折线。使用drawLine，您正在绘制单独的线条。到目前为止很明显。但这意味着什么呢？

这种区别主要表现在将一个“非平凡”的Stroke分配给图形对象时-通常是一个特定的BasicStroke。这将在构造函数中接收多个参数。关于您的问题，最重要的是join参数。它可以是JOIN_BEVEL，JOIN_METER和JOIN_ROUND。它决定了两个连接的线是如何连接的。显然，只有当已知线路是连接的时才能应用这一点，这只是drawPolyline调用中的情况。它根本不能应用于单个drawLine调用。

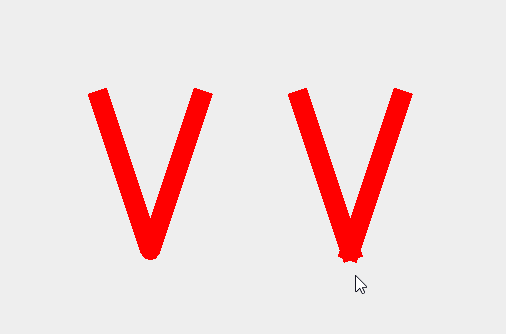

下面是显示这种差异的屏幕截图。它使用智慧为15的中风和join=BasicStroke.JOIN_ROUND。左边的部分用drawPolyline绘制，右边的部分画成单独的线条：

​

​

但是你通常不应该使用drawPolyline .

..。因为它已经过时了，而且有几个缺点。首先，创建调用它所需的数组是一个麻烦。更重要的是，它只接受int[]数组。

整个Java2D绘图基础结构最初集中在int坐标上，就像在Graphics#drawLine(int,int,int,int)中一样。这已经被推广了，Graphics2D方法在这里允许了更大的灵活性。因此，现在绘制折线的通常方法是创建一个包含polyline的Shape对象。在大多数情况下，这将是一个Path2D实例：

Path2D path = new Path2D.Double();
path.moveTo(x0,y0);
path.lineTo(x1,y1);
path.lineTo(x2,y2);
...
graphics2D.draw(path);

不过，仅供参考，下面是用于创建上述映像的代码：

import java.awt.BasicStroke;
import java.awt.BorderLayout;
import java.awt.Color;
import java.awt.Graphics;
import java.awt.Graphics2D;
import java.util.ArrayList;
import java.util.List;

import javax.swing.JFrame;
import javax.swing.JPanel;
import javax.swing.SwingUtilities;

public class DrawLineVsDrawPolyline
{
    public static void main(String[] args)
    {
        SwingUtilities.invokeLater(new Runnable()
        {
            @Override
            public void run()
            {
                createAndShowGUI();
            }
        });
    }

    private static void createAndShowGUI()
    {
        JFrame f = new JFrame("");
        f.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        f.getContentPane().setLayout(new BorderLayout());

        class Line
        {
            int x1, y1, x2, y2;
            Line(int x1, int y1, int x2, int y2)
            {
                this.x1 = x1;
                this.y1 = y1;
                this.x2 = x2;
                this.y2 = y2;
            }
            public int getX1Point()
            {
                return x1;
            }
            public int getY1Point()
            {
                return y1;
            }
            public int getX2Point()
            {
                return x2;
            }
            public int getY2Point()
            {
                return y2;
            }
        }
        int xPoints[] = new int[] { 100, 150, 200 };
        int yPoints[] = new int[] { 100, 250, 100 };
        int nPoints = xPoints.length;
        List<Line> lines = new ArrayList<Line>();
        for (int i0=0; i0<nPoints-1; i0++)
        {
            int i1 = i0+1;
            int x1 = xPoints[i0];
            int y1 = yPoints[i0];
            int x2 = xPoints[i1];
            int y2 = yPoints[i1];
            lines.add(new Line(x1,y1,x2,y2));
        }

        JPanel panel = new JPanel()
        {
            @Override
            protected void paintComponent(Graphics gr)
            {
                super.paintComponent(gr);
                Graphics2D g = (Graphics2D)gr;

                g.setColor(Color.RED);
                g.setStroke(new BasicStroke(20.0f,
                    BasicStroke.CAP_SQUARE, BasicStroke.JOIN_ROUND));

                g.drawPolyline(xPoints, yPoints, nPoints);

                g.translate(200, 0);

                for (Line line : lines) {
                    g.drawLine(
                        line.getX1Point(), line.getY1Point(),
                        line.getX2Point(), line.getY2Point());
                }

            }
        };
        f.getContentPane().add(panel, BorderLayout.CENTER);

        f.setSize(500,500);
        f.setLocationRelativeTo(null);
        f.setVisible(true);
    }

}

Answer 2

请记住，Graphics2D是一个抽象类，因此您不知道正在使用的是哪个具体实现，因此我将使用使代码更简洁的任何方法。

我很少使用drawPolyline()，因为将坐标输入数组以传递给方法通常很麻烦。但是您还应该考虑创建一个GeneralPath对象，该对象可以传递给Graphics2D.draw(Shape)方法。绘制路径可能比为某些Graphics2D实现绘制单独的行更有效。偶尔我也会注意到，使用路径(而不是单独的行)输出的效果会稍微好一些，特别是如果线条颜色是部分透明的(有时可以看到更暗的点，其中各个行的端点重叠)。
