"Visa2“密钥多样化在Gemalto卡和GPP工具中是如何工作的？

Question

我有一堆Gemalto卡，如下所示，我可以使用GlobalPlatformPro进行相互身份验证。

C:\globalPlatformPro> gp -visa2 -key 47454d5850524553534f53414d504c45 -list -debug -verbose -info

Reader: ACS ACR1281 1S Dual Reader ICC 0
ATR: 3B7D96000080318065B0831111E583009000

A>> 00A40400 00
A<< 6F198408A000000018434D00A50D9F6E061291921101009F6501FF 9000

***** Card info:
A>> 80CA9F7F 00
A<< 9F7F2A4090612812919211010041849D08192420C3033241840333418403344184000003250000000000000000 9000

***** KEY INFO
A>> 80CA00E0 00
A<< E012C00401FF8010C00402FF8010C00403FF8010 9000
VER:255 ID:1 TYPE:DES3 LEN:16
VER:255 ID:2 TYPE:DES3 LEN:16
VER:255 ID:3 TYPE:DES3 LEN:16
Key version suggests factory keys

A>> 80500000 08 2CA286A611F6CAFD 00
A<< 4D0041849D08192420C3FF0131D644E9913234DDE1F0A6A462C71805 9000
A>> 84820100 10 CC2D0CC35F6BD64F816A774D3ADB18F2
A<< 9000

//Useless lines for censored!

C:\globalPlatformPro>

由于没有公开的签证文档，我查看了GlobalPlatformPro源代码，以了解visa2的关键多样化是如何发生的，我在这里发现了以下方法：

public static GPKeySet diversify(GPKeySet keys, byte[] diversification_data, Diversification mode, int scp) throws GPException {
    try {
        GPKeySet result = new GPKeySet();
        Cipher cipher = Cipher.getInstance("DESede/ECB/NoPadding");
        for (KeyType v : KeyType.values()) {
            if (v == KeyType.RMAC)
                continue;
            byte [] kv = null;
            // shift around and fill initialize update data as required.
            if (mode == Diversification.VISA2) {
                kv = fillVisa(diversification_data, v);
            } else if (mode == Diversification.EMV) {
                kv = fillEmv(diversification_data, v);
            }

            // Encrypt with current master key
            cipher.init(Cipher.ENCRYPT_MODE, keys.getKey(v).getKey(Type.DES3));

            byte [] keybytes = cipher.doFinal(kv);
            // Replace the key, possibly changing type. G&D SCE 6.0 uses EMV 3DES and resulting keys
            // must be interpreted as AES-128
            GPKey nk = new GPKey(keybytes, scp == 3 ? Type.AES : Type.DES3);
            result.setKey(v, nk);
        }
        return result;
    } catch (BadPaddingException |InvalidKeyException | IllegalBlockSizeException e) {
        throw new GPException("Diversification failed.", e);
    } catch (NoSuchAlgorithmException | NoSuchPaddingException e) {
        throw new RuntimeException("Diversification failed.", e);
    }
}

public static byte[] fillVisa(byte[] init_update_response, KeyType key) {
    byte[] data = new byte[16];
    System.arraycopy(init_update_response, 0, data, 0, 2);
    System.arraycopy(init_update_response, 4, data, 2, 4);
    data[6] = (byte) 0xF0;
    data[7] = key.getValue();
    System.arraycopy(init_update_response, 0, data, 8, 2);
    System.arraycopy(init_update_response, 4, data, 10, 4);
    data[14] = (byte) 0x0F;
    data[15] = key.getValue();
    return data;
}

因此，我试图重复上面的通信主机密码生成。我有：

主键= 47454d5850524553534f53414d504c45

基于GlobalPlatform v2.3卡规范

Host_Challenge = 2CA286A611F6CAFD

初始更新响应：4D0041849D08192420C3 FF01 31D644E9913234DD E1F0A6A462C71805

• 关键多样化数据= 4D0041849D08192420C3
• Key = FF01：因此使用SCP01。
• 卡挑战= 31D644E9913234DD
• 卡片密码= E1F0A6A462C71805

因此，基于上面的GPP源代码：

• Diversification_Data = 4D00 9D081924 F001 4D00 9D081924 0F01

然后静态ENC键是：

Static_ENC = Encrypt(MasterKey, Diversification_Data )

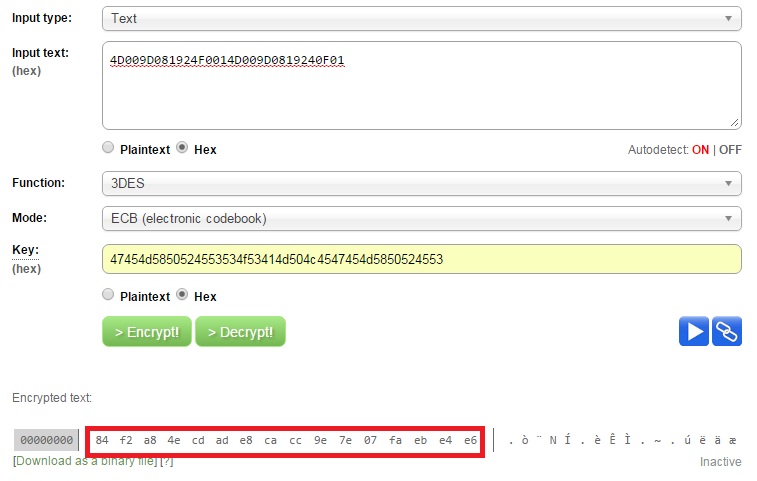

所以，使用这个在线工具，我有：

​

​

它的意思是：

84f2a84ecdade8cacc9e7e07faebe4e6 Static_ENC_KEY =

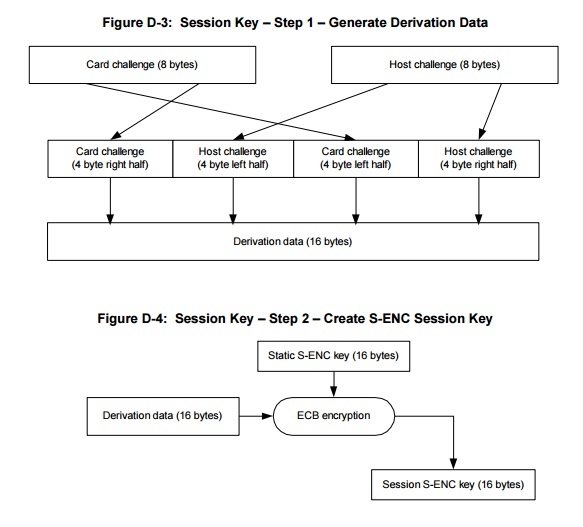

为了计算ENC会话密钥，我再次使用了GlobalPlatform规范：

​

​

所以我有：

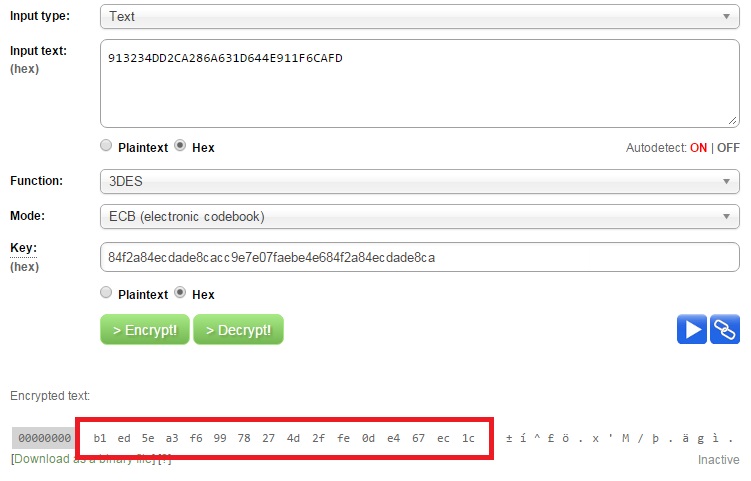

• Derivation_Data = 913234DD 2CA286A6 31D644E9 11F6CAFD

​

​

因此，ENC_Session_Key是：

b1ed5ea3f69978274d2ffe0de467ec1c ENC_Session_Key =

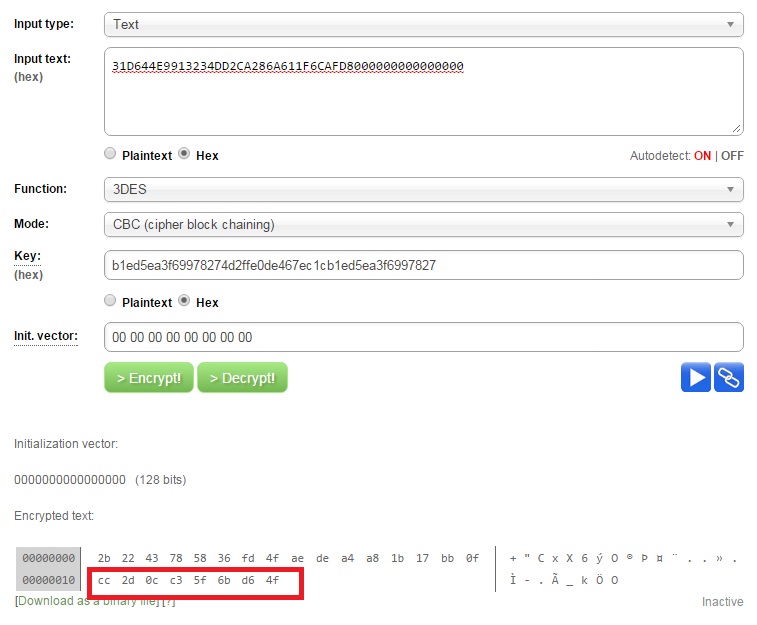

最后，通过将8字节卡挑战和8字节主机质询连接在一起，生成16字节块并将该16字节数组与80 00 00 00 00 00 00 00连接起来，从而实现主机密码的生成和验证。然后用CBC模式下的ENC会话密钥与零ICV进行签名：

Data2Encrypt = 31D644E9913234DD 2CA286A611F6CAFD 8000000000000000

我有：

​

​

Answer 1

好吧，我尝试了两次以上步骤，每次，最后我都遇到了一个错误的host_cryptogram值！但是，当我重复这些步骤并在我的问题中逐行写下这些步骤时，我终于注意到，我的最终结果与我问题的第一个GPP结果相等！所以我不想删除我的问题，我宁愿把它留给未来的观众。

因此得出结论：

拥有智能卡中的密钥多样化方案，在GlobalPlatform卡规范中提到的计算卡密码和MAC值的步骤中增加一个步骤。这个步骤是计算静态键。

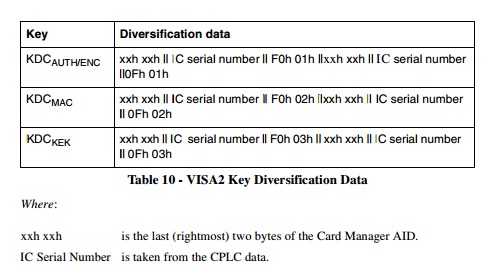

用于静态密钥计算的Diversification_Data是(来源)：

​

初始更新响应数据的前两个字节是相同的xxh xxh，其中的字节4:8是IC Serial Number。

使用三DES算法加密多样化数据，在ECB模式下使用主密钥加密，返回静态密钥。

Answer 2

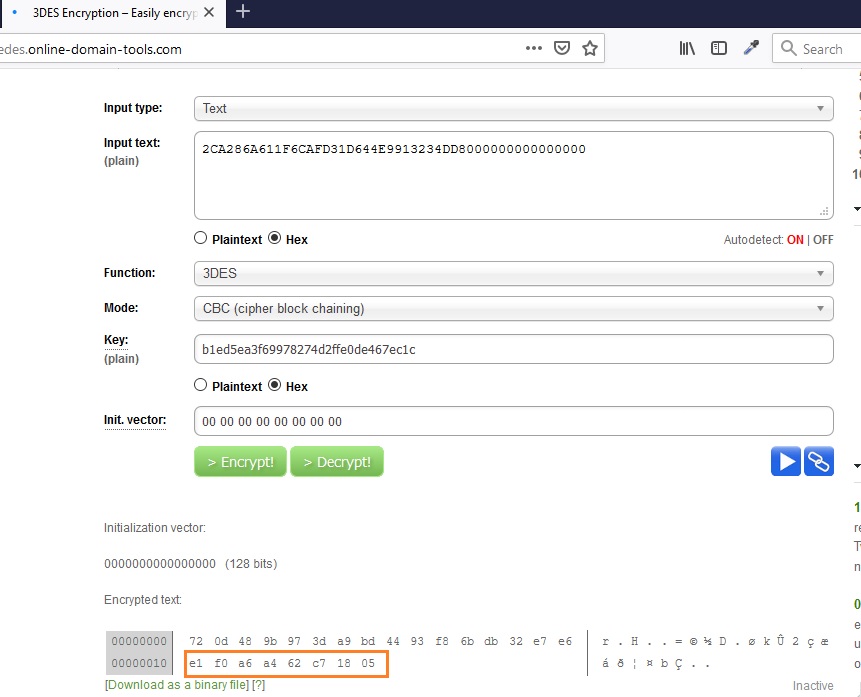

要检查卡密码，您必须连接主机质询的8字节和卡挑战的8字节和"8000000000000000“。在生成字符串之后，使用CBC模式下的ENC会话密钥与零ICV进行签名。

​

​
