反馈系统的ERD图

Question

我必须根据下面给出的一些高级描述创建ERD图：

1. 收件人可以选择组织中的5至10名提交者，以要求有关收件人的反馈意见。
2. 提交者输入的反馈包括回答一些关于收件人的问题。
3. 每个组织可以从预先存在的问题列表中进行选择，或者创建自己的问题。
4. 提交者可以根据他们的反馈选择匿名。
5. 反馈提交的日期应记录下来并显示给收件人。
6. 收件人可以查看反馈的内容--包括日期、反馈和提交者(如果不是匿名的)。
7. 收件人可以查看提交给他们的所有反馈的列表，包括所有提交者的平均分数。
8. 收件人可以多次请求以上情况(例如:在年初和年中)，并且平均分数需要显示在每个时间段，而不是所有答案之间。

这就是我写的，我不确定它是否准确。如果有人能反复核对并指出更正，我们将不胜感激：

编辑：

将图表更改为下面的图表。我仍然不确定合成键还是外键。如果有人能帮我解决这个问题？

第二版:更改格式，并试图解决上述问题。也改变了一些特性。

​

• 接收者创建反馈。
• 反馈表单可以访问预先填充的问题库。
• 反馈被分配给提交者
• 提交者完成反馈，可以选择匿名。
• 每个提交者的个人反馈都得到一个平均分数。
• 接收者看到个人得分，以及所有用户的平均分数。
• 附加的注释可以添加到提交者的反馈中。

Answer 1

我相信最好的答案是质疑潜在的问题，这样你就可以思考以下几点：

• 图表显示，一个Feedback Question可以是多个Recipient /属于多个Recipient。每个Feedback Question不应该是关于/属于一个Recipient的吗？
• 如何处理模型中的第3点？
• Submitters似乎是雇主，根据你给他们的属性，但从描述上看，他们似乎是雇员？
• 如何处理模型中的第4点？
• 为什么Submitters有一个Due Date？如何处理第8点？
• Recipients如何知道Feedback Question与每个Feedback Result之间的关系？
• 图表显示每个Feedback Result都可以与多个Submitters相关联。你不认为每个Submitter应该有一个单独的Submitter，即每个Feedback Result应该只与一个Submitter相关联吗？
• 为什么Feedback Results有到期日？我只看到说明中提到了提交日期。
• 为什么要为每个Average Score记录Feedback Result？用查询来计算它不是更好吗？
• 为什么要在Recipients和Feedback Results之间建立一个Feedback Results关系？您不认为描述只是要求他们能够查看(查询)结果，而不是记录他们的视图吗？

回应您的编辑：

• 您将Feedback Question直接连接到没有关系的Questions --这在ER中无效。
• 您将Submitters Due Date更改为Submission Date，但是Submitter不可能在不同的日期提交答案(参见第8点)？我只会把一个Submission Date放在Feedback Results上而不是Due Date上，而在Submitters上没有任何日期。
• Submitter可以匿名提交一些Feedback Results，而其他的可以公开提交吗？
• 您向Feedback ID添加了一个Feedback Results属性--我认为这应该是一种关系。
• 我对Views (两者都是)和Average的建议是完全不给它们建模。平均值是导出的事实--我们只需要在数据库中记录实际的事实。查看数据是运行时行为，而不是需要记录的信息。
• 你说你还不确定合成钥匙还是外键。我可以帮你，如果你能解释你不确定的话。就我个人而言，我更喜欢使用1，M和N作为基数指标，而不是乌鸦的脚，但我可以用任何一种方式来解读它。
• 我同意您对Recipient关系基数的更改，但我认为您需要对Submits做同样的修改--每个Feedback Result都应该由一个Submitter提交。

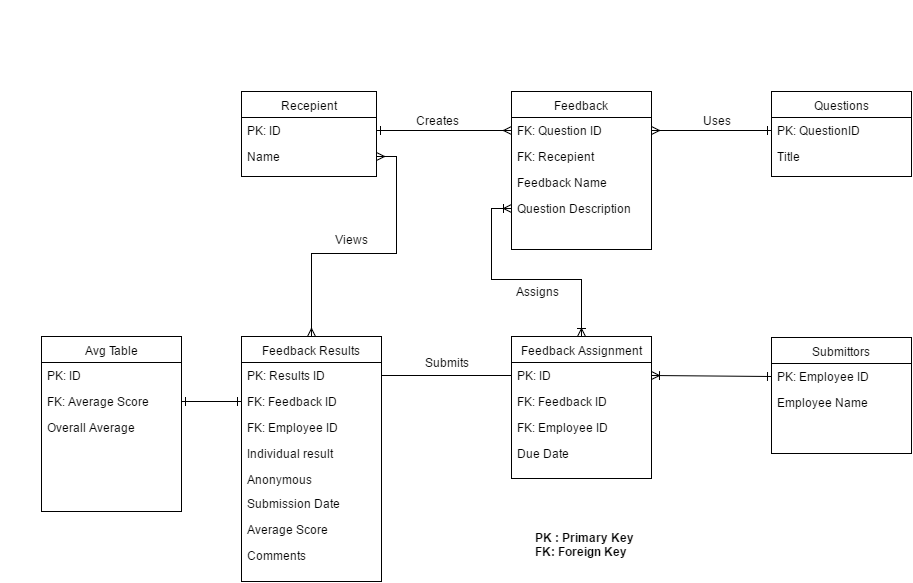

第三次尝试:您现在有一个数据库或表图，而不再是实体关系图，换句话说，您已经从概念模型切换到物理模型。

• 表图中的外键约束是定向的，因此不能在它们之间使用多到多的连接。
• 您的Feedback表需要一个Question ID，这意味着您必须将每个新的问题插入到第3点提到的预先存在的列表中。这是任务的目的吗？
• 反馈表的主键是什么？它是Question ID和Recipient ID的复合材料吗？但是，Feedback Assignment似乎是指不存在的代理项ID。
• Feedback Assignment表的主键是什么？它是Feedback ID和Employee ID的复合材料吗？这就是Feedback Results所指的，这意味着代理项ID是不必要的。
• 在Feedback Results中，代理键Results ID似乎是多余的，因为Feedback ID和Employee ID的组合唯一地标识了每一行。
• 您仍然有一个Avg Table，我认为这是不必要的，因为平均值可以通过查询轻松地计算出来。
• 在Avg Table中，您将Average Score指定为外键。我不知道这是怎么回事。它不应该使用Feedback ID作为外键和主键吗？
• 您的Views约束似乎不对应于任何列，因此是不必要的。

希望这能有所帮助。
