图像分割(OCT)

Question

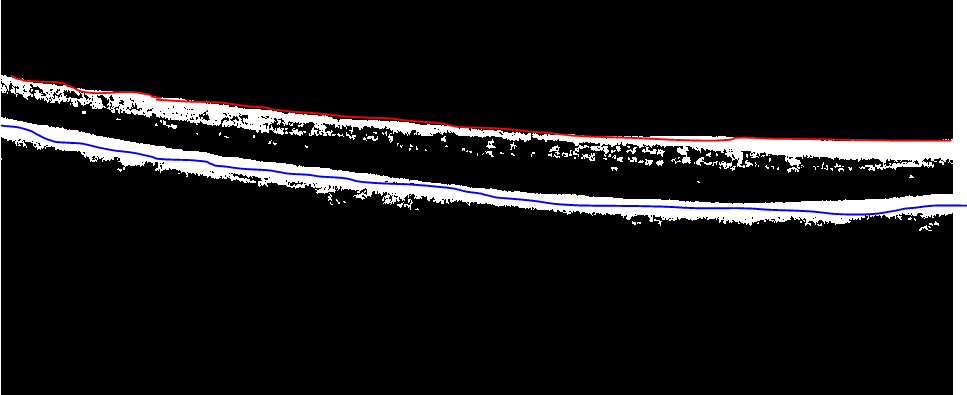

我的形象如下：

​

​

我想画两层：(1)第一层的顶上的红线，第二层的中间中的蓝线。

我正在使用OpenCV。但是任何语言/建议都会受到欢迎。

Answer 1

您可以执行以下操作：

1. 小关闭，以便重新连接小的分离的组件/模式。
2. 小开口，以消除小的孤立的组件/图案。
3. 骨骼化(或中轴)
4. 修剪，以便移除小树枝。

然后，您将得到每个模式的骨架。它将接近你想要画的线。但是它会有点不规则，所以你可以插值它。

如果需要在边缘顶部的红线进行编辑，解决方案是：

1. 提取图案轮廓
2. 只将像素保持在顶部。

算法上，它可以达到这样的目的:对于顶部边框上的每一个X坐标，垂直向下，直到遇到第一个非空像素。如果您的图像是NxM，则必须在解决方案中有N个像素。

如果您想使结果规范化/平滑，您有两个解决方案：

1. 将轮廓转换为参数函数，并将其平滑。
2. 插值(样条？)
