问用SCNTechnique实现运动模糊
EN

Stack Overflow用户
提问于 2016-06-15 22:12:27
回答 2查看 1.5K关注 0票数 3

几天来，我一直试图让运动模糊和SCNTechnique一起工作，但我还远没有达到我想要的程度。我曾在苹果论坛上问过类似的问题，但他们都死了。因此，我想我应该写一个更详尽的描述，说明我试图用代码实现什么。

安装程序

我和一些敌人在银幕上有个角色。这个字符是一个正方形，敌人是圆圈--这个例子简化了。

我正在使用SceneKit与金属。摄像机修好了。

目标

当圆圈/敌人移动时，我希望他们有模糊的动作。当角色移动时，他不应该。

提出的Idea

编写一个能够处理这个问题的多通道SCNTechnique，我假设这是一种我想做的事情。

传递一个：将敌人/圆圈呈现给另一个缓冲区

传递两个：将运动模糊应用于此缓冲区

通过三个：用原始场景渲染运动模糊缓冲区。

侧注：第二关将是很棘手的，因为我想象每个对象都有它自己的方向，模糊也需要效仿。

下面是我如何在SceneKit中设置对象

代码语言：javascript
复制
class Character : SCNNode
{
    override init() {
        super.init()

        let img = UIImage(named: "texture1")!

        material = SCNMaterial()
        material.diffuse.contents = img
        material.ambient.contents = img

        let geometry = SCNSphere(radius: 40)
        geometry.materials = [material]

        self.categoryBitMask = 1
    }
}

class Enemy : SCNNode
{
    override init() {
        super.init()

        let img = UIImage(named: "texture2")!

        material = SCNMaterial()
        material.diffuse.contents = img
        material.ambient.contents = img

        let geometry = SCNSphere(radius: 40)
        geometry.materials = [material]

        self.categoryBitMask = 2
    }
}

我可以把这些加到现场，它们看起来很好。我可以用SCNActions移动它们，它们的移动也是正确的。

现在来看看我是如何尝试动作模糊的

第一关

我想为这一关只提取敌人，所以这个技术的这一部分看起来如下所示，请注意类别面具只绘制场景中的敌人。

它将此输出到我的自定义"enemiesColor“目标缓冲区。注: DRAW_SCENE

代码语言：javascript
复制
<key>drawEnemies</key>
    <dict>
        <key>draw</key>
        <string>DRAW_SCENE</string>
        <key>includeCategoryMask</key>
        <integer>2</integer>
        <key>excludeCategoryMask</key>
        <integer>1</integer>
        <key>program</key>
        <string>doesntexist</string>
        <key>metalVertexShader</key>
        <string>multi_vertex</string>
        <key>metalFragmentShader</key>
        <string>multi_fragment_vert</string>
        <key>inputs</key>
        <dict>
            <key>colorSampler</key>
            <string>COLOR</string>
            <key>a_texcoord</key>
            <string>a_texcoord-symbol</string>
            <key>aPos</key>
            <string>vertexSymbol</string>
        </dict>
        <key>outputs</key>
        <dict>
            <key>color</key>
            <string>enemiesColor</string>
        </dict>
    </dict>

它的金属着色器是：

代码语言：javascript
复制
#include <metal_stdlib>
using namespace metal;
#include <SceneKit/scn_metal>

struct custom_node_t3 {
    float4x4 modelTransform;
    float4x4 modelViewTransform;
    float4x4 normalTransform;
    float4x4 modelViewProjectionTransform;
};

struct custom_vertex_t
{
    float4 position [[attribute(SCNVertexSemanticPosition)]];
    float2 a_texcoord [[ attribute(SCNVertexSemanticTexcoord0) ]];
    //SCNGeometrySourceSemanticTexcoord
};


constexpr sampler s = sampler(coord::normalized,
                          address::repeat,
                          filter::linear);

struct out_vertex_t
{
    float4 position [[position]];
    float2 texcoord;
};

vertex out_vertex_t multi_vertex(custom_vertex_t in [[stage_in]],
                                    constant custom_node_t3& scn_node [[buffer(0)]])
{
    out_vertex_t out;
    out.texcoord = in.a_texcoord;
    out.position = scn_node.modelViewProjectionTransform *     float4(in.position.xyz, 1.0);

    return out;
};



fragment half4 multi_fragment_vert(out_vertex_t vert [[stage_in]],
                               constant SCNSceneBuffer& scn_frame     [[buffer(0)]],
                                      texture2d<float, access::sample>     colorSampler [[texture(0)]])
{

    float4 FragmentColor = colorSampler.sample( s, vert.texcoord);
    return half4(FragmentColor);
};

第二关

我想模糊"enemiesColor“缓冲区，目前它非常粗糙，所以我现在只是使用高斯攻击。

我把"enemiesColor“缓冲区作为输入并模糊它，输出它为一个新的缓冲区："enemyColor”注释: DRAW_QUAD

此通行证的技术如下：

代码语言：javascript
复制
<key>blurEnemies</key>
    <dict>
        <key>draw</key>
        <string>DRAW_QUAD</string>
        <key>program</key>
        <string>doesntexist</string>
        <key>metalVertexShader</key>
        <string>blur_vertex</string>
        <key>metalFragmentShader</key>
        <string>blur_fragment_vert</string>
        <key>inputs</key>
        <dict>
            <key>colorSampler</key>
            <string>COLOR</string>
            <key>enemyColor</key>
            <string>enemiesColor</string>
            <key>a_texcoord</key>
            <string>a_texcoord-symbol</string>
        </dict>
        <key>outputs</key>
        <dict>
            <key>color</key>
            <string>chrisColor</string>
        </dict>
    </dict>

着色器是：

代码语言：javascript
复制
// http://rastergrid.com/blog/2010/09/efficient-gaussian-blur-with-linear-sampling/
constant float offset[] = { 0.0, 1.0, 2.0, 3.0, 4.0 };
constant float weight[] = { 0.2270270270, 0.1945945946, 0.1216216216, 0.0540540541, 0.0162162162 };


vertex out_vertex_t blur_vertex(custom_vertex_t in [[stage_in]],
                             constant custom_node_t3& scn_node [[buffer(0)]])
{
    out_vertex_t out;
    out.position = in.position;
    out.texcoord = float2((in.position.x + 1.0) * 0.5 , (in.position.y + 1.0) * -0.5);

    return out;
};

fragment half4 blur_fragment_vert(out_vertex_t vert [[stage_in]],
                               texture2d<float, access::sample> colorSampler [[texture(0)]],
                                   texture2d<float, access::sample> enemyColor [[texture(1)]])
{

    float4 enemySample = enemyColor.sample(s, vert.texcoord);

    if (enemySample.a == 0)
    {
        //gl_LastFragData[0]
        return half4(0.0 ,1.0 ,0.0, 0.5);
    }


    float4 FragmentColor = colorSampler.sample( s, vert.texcoord) * weight[0];
    for (int i=1; i<5; i++) {
        FragmentColor += colorSampler.sample( s, ( vert.texcoord + float2(0.0, offset[i])/224.0 ) ) * weight[i];
        FragmentColor += colorSampler.sample( s, ( vert.texcoord - float2(0.0, offset[i])/224.0 ) ) * weight[i];
    }
    return half4(FragmentColor);


};

三通

当事情变得更加混乱，我想然后应用模糊的"enemyColor“缓冲区与原来的场景。

我的第一个想法是，为什么我不能把结果加起来。我调查了混合模式，但没有发现运气。

然后我想，也许我可以重新渲染场景，并将"enemyColor“和新的”颜色“缓冲区放在一起(如果这样做甚至远程工作的话，可能会有一些优化)。

注: DRAW_SCENE

所以技术是：

代码语言：javascript
复制
<key>blendTogether</key>
    <dict>
        <key>draw</key>
        <string>DRAW_SCENE</string>
        <key>program</key>
        <string>doesntexist</string>
        <key>metalVertexShader</key>
        <string>plain_vertex</string>
        <key>metalFragmentShader</key>
        <string>plain_fragment_vert</string>
        <key>inputs</key>
        <dict>
            <key>colorSampler</key>
            <string>COLOR</string>
            <key>aPos</key>
            <string>vertexSymbol</string>
            <key>a_texcoord</key>
            <string>a_texcoord-symbol</string>
        </dict>
        <key>outputs</key>
        <dict>
            <key>color</key>
            <string>COLOR</string>
        </dict>
    </dict>

着色器：

代码语言：javascript
复制
    vertex out_vertex_t plain_vertex(custom_vertex_t in [[stage_in]],
                             constant SCNSceneBuffer& scn_frame [[buffer(0)]],
                            constant custom_node_t3& scn_node [[buffer(1)]])
{
    out_vertex_t out;

    out.position = scn_node.modelViewProjectionTransform * float4(in.position.xyz, 1.0);
    out.texcoord = in.a_texcoord;

    return out;
};

fragment half4 plain_fragment_vert(out_vertex_t vert [[stage_in]],
                               texture2d<float, access::sample> colorSampler [[texture(0)]])
{

    float4 FragmentColor = colorSampler.sample( s, vert.texcoord);
    return half4(FragmentColor);

};

在这结束时，我的场景呈现，但我只是没有达到预期的效果。

第一个问题是，如果这样的系统，be...is运动可能会变得模糊，我不想再追求这个了--如果不是的话。

第二个问题是，我哪里出错了？

完成的完整技术：

代码语言：javascript
复制
    <?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE plist PUBLIC "-//Apple//DTD PLIST 1.0//EN" "http://www.apple.com/DTDs/PropertyList-1.0.dtd">
<plist version="1.0">
<dict>
    <key>passes</key>
    <dict>
        <key>drawEnemies</key>
        <dict>
            <key>draw</key>
            <string>DRAW_SCENE</string>
            <key>includeCategoryMask</key>
            <integer>2</integer>
            <key>excludeCategoryMask</key>
            <integer>1</integer>
            <key>program</key>
            <string>doesntexist</string>
            <key>metalVertexShader</key>
            <string>multi_vertex</string>
            <key>metalFragmentShader</key>
            <string>multi_fragment_vert</string>
            <key>inputs</key>
            <dict>
                <key>colorSampler</key>
                <string>COLOR</string>
                <key>a_texcoord</key>
                <string>a_texcoord-symbol</string>
                <key>aPos</key>
                <string>vertexSymbol</string>
            </dict>
            <key>outputs</key>
            <dict>
                <key>color</key>
                <string>enemiesColor</string>
            </dict>
        </dict>
        <key>blurEnemies</key>
        <dict>
            <key>draw</key>
            <string>DRAW_QUAD</string>
            <key>program</key>
            <string>doesntexist</string>
            <key>metalVertexShader</key>
            <string>blur_vertex</string>
            <key>metalFragmentShader</key>
            <string>blur_fragment_vert</string>
            <key>inputs</key>
            <dict>
                <key>colorSampler</key>
                <string>COLOR</string>
                <key>enemyColor</key>
                <string>enemiesColor</string>
                <key>a_texcoord</key>
                <string>a_texcoord-symbol</string>
            </dict>
            <key>outputs</key>
            <dict>
                <key>color</key>
                <string>chrisColor</string>
            </dict>
        </dict>
        <key>blendTogether</key>
        <dict>
            <key>draw</key>
            <string>DRAW_SCENE</string>
            <key>program</key>
            <string>doesntexist</string>
            <key>metalVertexShader</key>
            <string>plain_vertex</string>
            <key>metalFragmentShader</key>
            <string>plain_fragment_vert</string>
            <key>inputs</key>
            <dict>
                <key>colorSampler</key>
                <string>COLOR</string>
                <key>aPos</key>
                <string>vertexSymbol</string>
                <key>a_texcoord</key>
                <string>a_texcoord-symbol</string>
            </dict>
            <key>outputs</key>
            <dict>
                <key>color</key>
                <string>COLOR</string>
            </dict>
        </dict>
    </dict>
    <key>sequence</key>
    <array>
        <string>blendTogether</string>
    </array>
    <key>targets</key>
    <dict>
        <key>enemiesColor</key>
        <dict>
            <key>type</key>
            <string>color</string>
        </dict>
        <key>chrisColor</key>
        <dict>
            <key>type</key>
            <string>color</string>
        </dict>
    </dict>
    <key>symbols</key>
    <dict>
        <key>a_texcoord-symbol</key>
        <dict>
            <key>semantic</key>
            <string>texcoord</string>
        </dict>
        <key>vertexSymbol</key>
        <dict>
            <key>semantic</key>
            <string>vertex</string>
        </dict>
    </dict>
</dict>
</plist>
shader
scenekit
metal
scntechnique
EN

回答 2

Stack Overflow用户

发布于 2016-06-16 20:21:53

如果你可以等到macOS塞拉利昂/iOS 10，新的SceneKit高清摄像头支持运动模糊。

视频：https://developer.apple.com/videos/play/wwdc2016/609/

源；https://developer.apple.com/library/prerelease/content/samplecode/Badger/Introduction/Intro.html

票数 3
EN

Stack Overflow用户

发布于 2016-06-21 23:16:36

这个答案假设您的对象是嵌入在SceneKit的3D世界中的2D对象(如您描述中的“圆圈”和“方块”所暗示的)。

我认为用SCNTechnique进行多通道渲染可能不是你想要实现的正确解决方案。

我就是这样对待它的：

为圆圈对象的纹理添加一个(相当宽的)透明边距，并使SceneKit圆圈对象更大，以便不透明部分具有正确的大小。透明边缘的宽度是物体可以有的运动模糊轨迹的最大长度。因此，如果圆圈的敌人可以在一个框架内移动相当远，你将需要一个很大的差距。

使用自定义SCNProgram为圆圈对象指定片段着色器。这就是实现运动模糊渲染的地方。您需要将对象速度作为自定义变量传递到着色器中(请参阅SCNProgram文档的“自定义变量”部分)。此外，您还需要将速度矢量转换为圆圈对象的2D纹理坐标系。

然后，在片段着色器中，沿着速度矢量对纹理进行采样，并对采样的颜色进行平均。您可能需要根据速度的大小来选择样本的数量:物体移动得越快，要使用的样本就越多。但是，固定数量的样本也可能很好，只要它足够高。

​

​

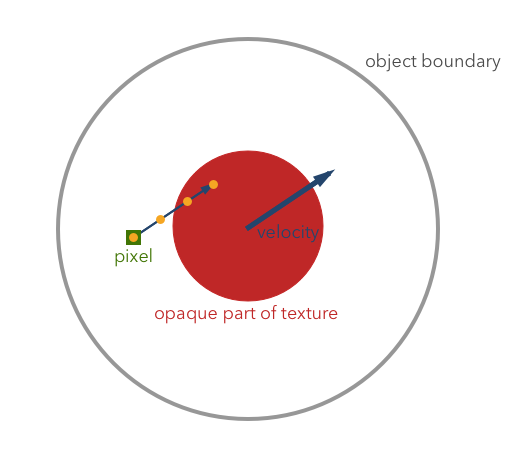

在上面的插图中，小绿色方格显示正在评估片段着色器的示例像素。这四个黄色的点显示了样品的位置，你可以在那里评估纹理。在这种情况下，2个样本击中纹理的透明边缘，而另2个则落入不透明部分。在这种情况下，输出颜色的alpha值为0.5。

您也可以尝试样本权重，并可能使用更高的权重，为当前的位置(样本在像素内)取决于你的外观。

票数 3
EN
