Healpy绘图:如何使用healpy.mollview投影生成带有子图的图形？

Question

我最近才开始尝试使用healpy，我不知道如何制作子图来包含我的地图。我有一个行星的热发射图，作为时间的函数，我需要在几个时刻(假设9个不同的时间)来观察它，并叠加一些坐标，以检查我的行星是否在以正确的方式旋转。

到目前为止，我可以做两件事。

1. 用叠加的坐标制作9个不同的数字。
2. 用包含9幅不同地图的9个子图制作一个图形，但这会将我所有的坐标叠加在我的所有子图上，而不仅仅是与时间相关的坐标。

我不知道这是否是一个非常简单的问题，但它一直让我发疯，我找不到任何可行的东西。

我来告诉你我的意思：

备选案文1：

import healpy as hp
import matplolib.pyplot as plt





MAX = 10**(23)
MIN = 10**10

for i in range(9):
    t = 4000+10*i

    hp.visufunc.mollview(Fmap_wvpix[t,:],
                         title = "Map at t="+str(t), min = MIN, max=MAX))

    hp.visufunc.projplot(d[t,np.where(np.abs(d[t,:,2]-SSP[t])<0.5),1 ],
                         d[t,np.where(np.abs(d[t,:,2]-SSP[t])<0.5),2],
                         'k*',markersize = 6)

    hp.visufunc.projplot(d[t,np.where(np.abs(d[t,:,2]-(SOP[t]))<0.2),1 ],
                         d[t,np.where(np.abs(d[t,:,2]-(SOP[t]))<0.2),2],
                         'r*',markersize = 6)

这使得9个数字看起来很像这样：

时间上与某些恒星叠加的通量图

但我需要很多，所以我想要做一个图像，其中包含9个子图，看上去像图像。

备选案文2：

fig = plt.figure(figsize = (10,8))

for i in range(9):
    t = 4000+10*i

    hp.visufunc.mollview(Fmap_wvpix[t,:],
                         title = "Map at t="+str(t), min = MIN, max=MAX,
                         sub = int('33'+str(i+1)))


    hp.visufunc.projplot(d[t,np.where(np.abs(d[t,:,2]-SSP[t])<0.5),1 ],
                         d[t,np.where(np.abs(d[t,:,2]-SSP[t])<0.5),2],
                         'k*',markersize = 6)

    hp.visufunc.projplot(d[t,np.where(np.abs(d[t,:,2]-(SOP[t]))<0.2),1 ],
                         d[t,np.where(np.abs(d[t,:,2]-(SOP[t]))<0.2),2],
                         'r*',markersize = 6)

这给了我副图，但它在我所有的子图上画出了所有的轨迹星！(见下图)

有太多星星的子情节

我知道我需要一种方法来调用具有时间=t地图的轴，并在适当的地图上绘制时间的星星，但我迄今尝试过的一切都失败了。我主要尝试使用projaxes，认为我可以定义一个matplotlib轴，并在上面画星星，但是它不起作用。有什么建议吗？

另外，我也想在我的地图上画一些线，但我也想不出怎么做。文档上写着序言，但是如果我不告诉它我想要一个标记，它就不会画任何东西。

PS:这段代码对你来说可能没用，因为如果你没有我的数组，它就不能工作了。下面是一个应该运行的更简单的版本：

import numpy as np
import healpy as hp
import matplotlib.pyplot as plt


NSIDE = 8
m = np.arange(hp.nside2npix(NSIDE))*1


MAX = 900
MIN = 0


fig = plt.figure(figsize = (10,8))
for i in range(9):
    t = 4000+10*i

    hp.visufunc.mollview(m+100*i, title = "Map at t="+str(t), min = MIN, max=MAX,
                         sub = int('33'+str(i+1)))

    hp.visufunc.projplot(1.5,0+30*i, 'k*',markersize = 16)

因此，这应该给我每一帧一颗恒星，这颗星应该在移动。相反，它把所有的星星都画在了所有的框架上。

我能做什么?我不明白这些文件。

Answer 1

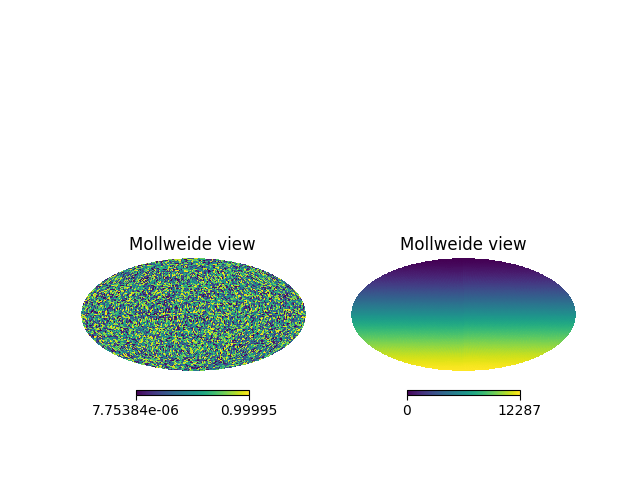

如果您希望在healpy子图中使用matplotlib绘图，那么下面的方法是可行的。关键是使用plt.axes()选择active子图，并在healpy函数中使用hold=True关键字。

import healpy as hp
import numpy as np
import matplotlib.pyplot as plt

fig, (ax1, ax2) = plt.subplots(ncols=2)

plt.axes(ax1)
hp.mollview(np.random.random(hp.nside2npix(32)), hold=True)

plt.axes(ax2)
hp.mollview(np.arange(hp.nside2npix(32)), hold=True)

​

​

Answer 2

我刚刚遇到了这个问题，正在寻找解决相同问题的方法，但是我设法从mollview (这里)的文档中找到了这个问题。

正如您注意到的，他们说'sub‘与函数子图(来自matplotlib)的语法相同。这种格式是：

( # of rows, # of columns, # of current subplot)

例如，为了制作您的绘图，子程序希望在每次迭代中接收的值是

sub=(3,3,i)

从1到9 (3*3)。

这对我有用，我还没有用你的代码试过这个，但是应该能工作。

希望这能有所帮助！
