Matlab:创建与SigmaPlot相似的等高线地图/图像

Question

如果a = columns，b = rows和c = intensity。如何通过a b创建维数c图像，并为每个像素创建强度c

在SigmaPlot中，为了创建29x4图像，a、b和c被格式化如下，如何在Matlab中对数据进行格式化以获得类似的结果：

[a, b, c] =

1   1   0
2   1   0
3   1   0
4   1   0
5   1   0
6   1   360.389854270598
7   1   524.553377941978
8   1   587.550618428821
9   1   535.164504523392
10  1   494.350943153525
11  1   509.366595359498
12  1   541.550829317582
13  1   714.122144025010
14  1   807.904727901154
15  1   634.059149684754
16  1   406.202488197581
17  1   338.349519959103
18  1   348.757723417053
19  1   334.118680593247
20  1   375.846361889047
21  1   507.518116274100
22  1   422.583478997748
23  1   0
24  1   0
25  1   0
26  1   0
27  1   0
28  1   0
29  1   0
1   2   0
2   2   0
3   2   0
4   2   0
5   2   0
6   2   222.769016959765
7   2   426.141970064050
8   2   481.453912764027
9   2   517.069153954465
10  2   487.414455654141
11  2   506.604099604784
12  2   514.770604062499
13  2   460.590220686965
14  2   376.241099616609
15  2   337.728227490832
16  2   394.310238250583
17  2   644.982641646965
18  2   856.664806333676
19  2   1040.69617779231
20  2   1128.07830809176
21  2   1070.24104109274
22  2   850.891638429000
23  2   489.144965506451
24  2   0
25  2   0
26  2   0
27  2   0
28  2   0
29  2   0
1   3   0
2   3   0
3   3   0
4   3   0
5   3   0
6   3   0
7   3   337.875341290982
8   3   446.387817855576
9   3   505.667919278579
10  3   474.666874694826
11  3   404.395323496310
12  3   345.514890319901
13  3   367.942209080407
14  3   450.883569030291
15  3   507.808892555292
16  3   498.203471996257
17  3   501.711478584646
18  3   518.354642382383
19  3   596.694216569632
20  3   591.347390565249
21  3   622.610680837716
22  3   667.944336239558
23  3   445.858691175108
24  3   0
25  3   0
26  3   0
27  3   0
28  3   0
29  3   0
1   4   0
2   4   0
3   4   0
4   4   0
5   4   0
6   4   0
7   4   216.608353008468
8   4   375.475770667960
9   4   425.565743597413
10  4   380.722854551759
11  4   317.194831801482
12  4   337.830175882681
13  4   352.530658493000
14  4   352.286503054898
15  4   323.117595263304
16  4   289.104540650745
17  4   259.229945714487
18  4   233.527214821773
19  4   137.305656551259
20  4   1418.69232849777
21  4   1055.72415597513
22  4   818.007236956091
23  4   595.146860875435
24  4   363.440841935283
25  4   0
26  4   0
27  4   0
28  4   0
29  4   0

Answer 1

在数据定义中，似乎存在一个不一致的地方:定义

• a作为列(范围从1到29)
• b作为行(范围从1到4)
• 尽管如此，您还是引用了29 x 4矩阵，而它应该是4 x 29

由此，您必须首先重新安排输入数据的定义，如下所示：

abc=[
1   1   0
2   1   0
3   1   0
4   1   0
5   1   0
6   1   360.389854270598
7   1   524.553377941978
8   1   587.550618428821
...
all the other data
...
]

这就是将它们包含到[]中。

然后你就可以：

• 提取intensity数据(这些数据位于abc矩阵的第三列中)
• 使用重塑函数将intensity数组转换为矩阵
• 使用x函数“自动”处理y和unique数据
• 使用长度函数获取行数和列数
• 使用网格函数生成绘制曲面的XY网格

此时，您可以：

• 使用浪花函数绘制三维曲面( z值将是intensity数据)
• 创建平面并使用intensity数据作为“颜色”
• 使用等高线函数绘制二维等高线图
• 使用contour3函数绘制三维轮廓图

这个解决方案可以实现如下(其中abc是完整的数据集)：

% Get the intensity data
intensity=abc(:,3);
% Get the x and y data
row_data=unique(abc(:,1));
col_data=unique(abc(:,2));
n_row=length(row_data);
n_col=length(col_data);

% Reshape the intensity data to get a 29x4 matrix
z=reshape(intensity,n_row,n_col);
% Create the grid to plot the surface
[X,Y]=meshgrid([1:n_col],[1:n_row])

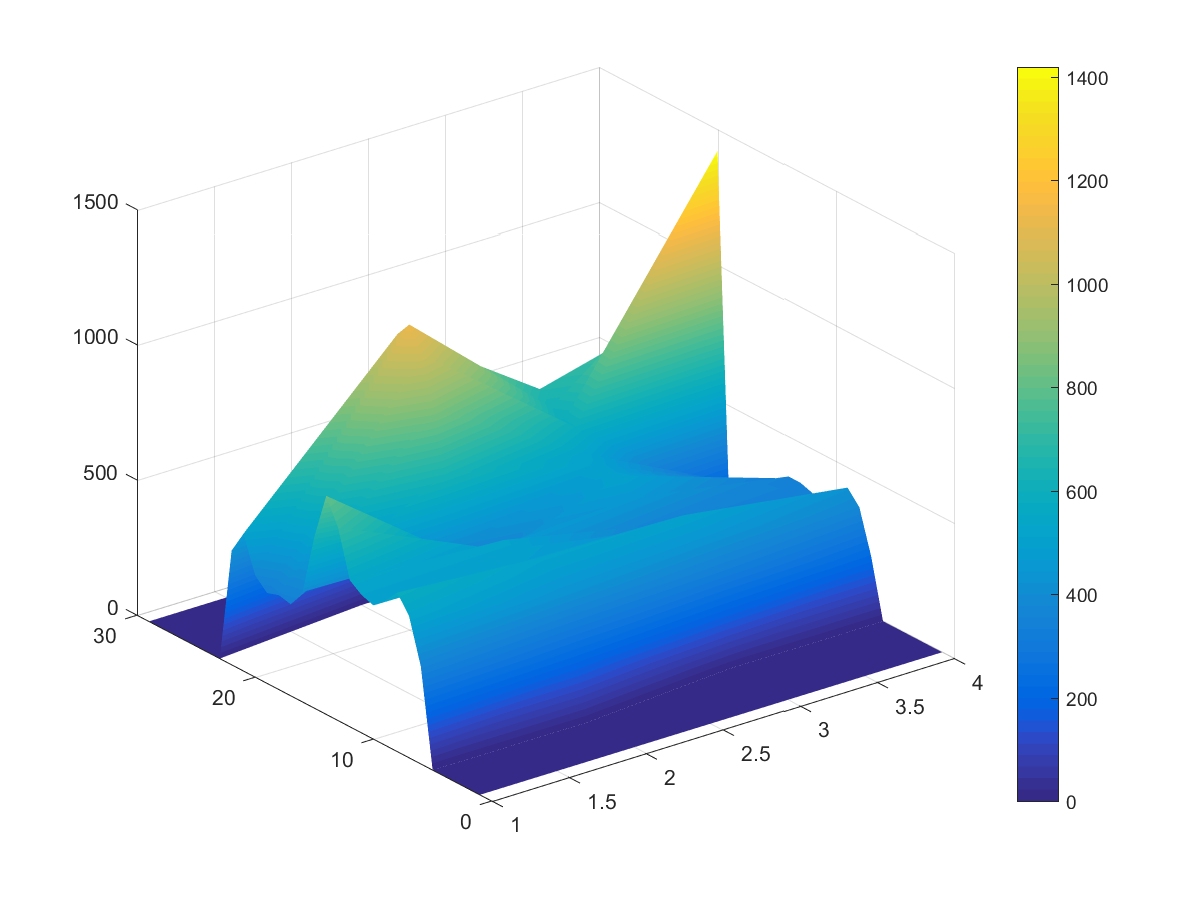

% Plot a 3D surface
figure
surf(X,Y,z)
shading interp
colorbar

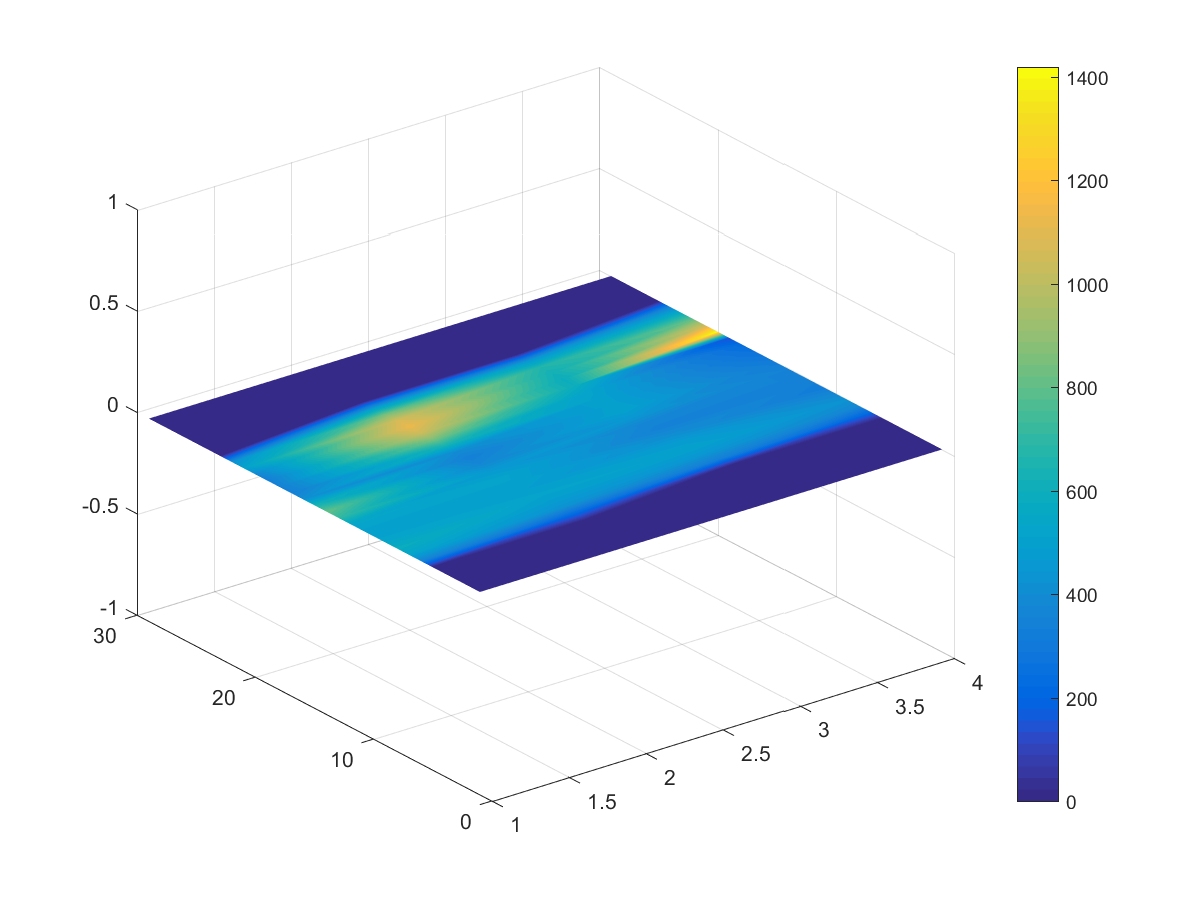

% Plot a flat surface with
figure
% Create a "dummy" zeros matrix to plot a flat surface
Z=zeros(size(X));
surf(X,Y,Z,z)
shading interp
colorbar

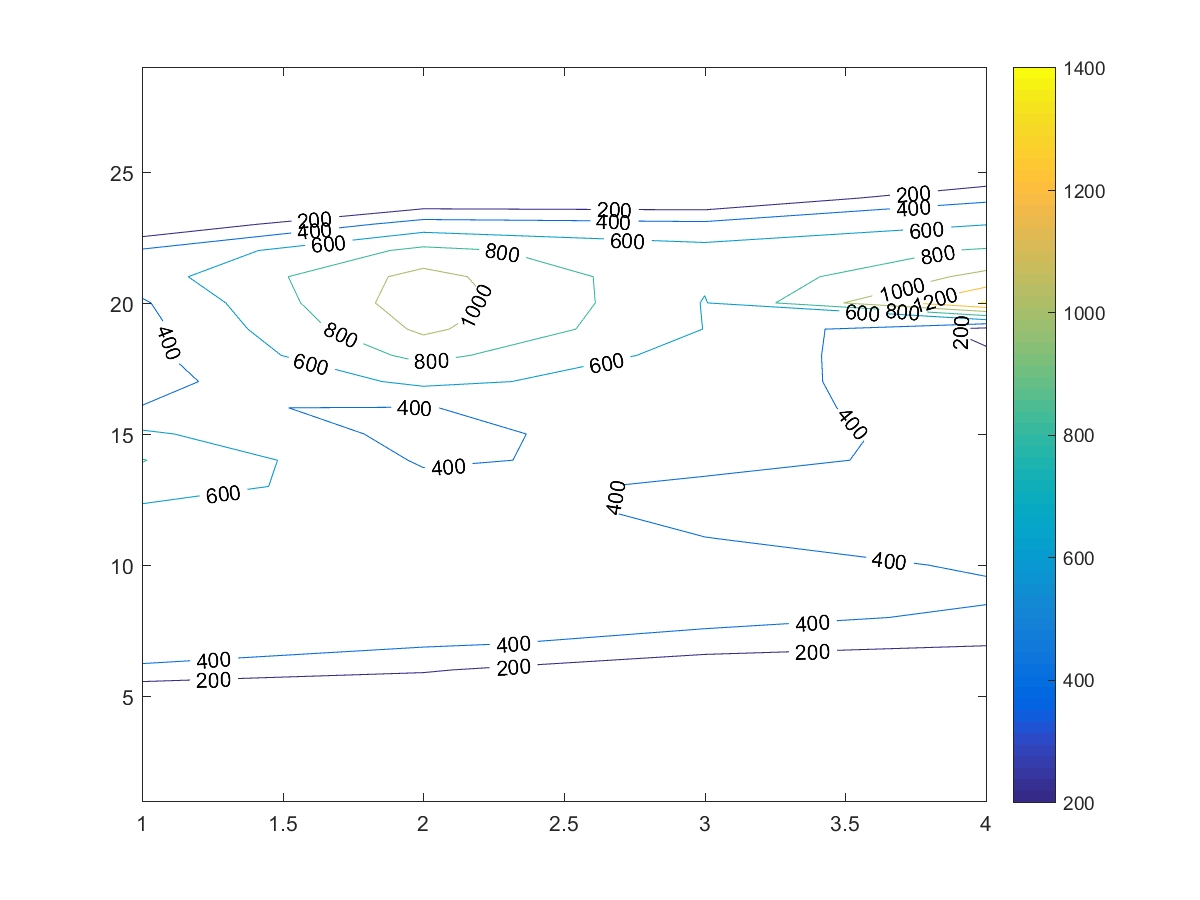

% Plot a 2D contour
figure
[c,h] = contour(z);
clabel(c,h)
colorbar

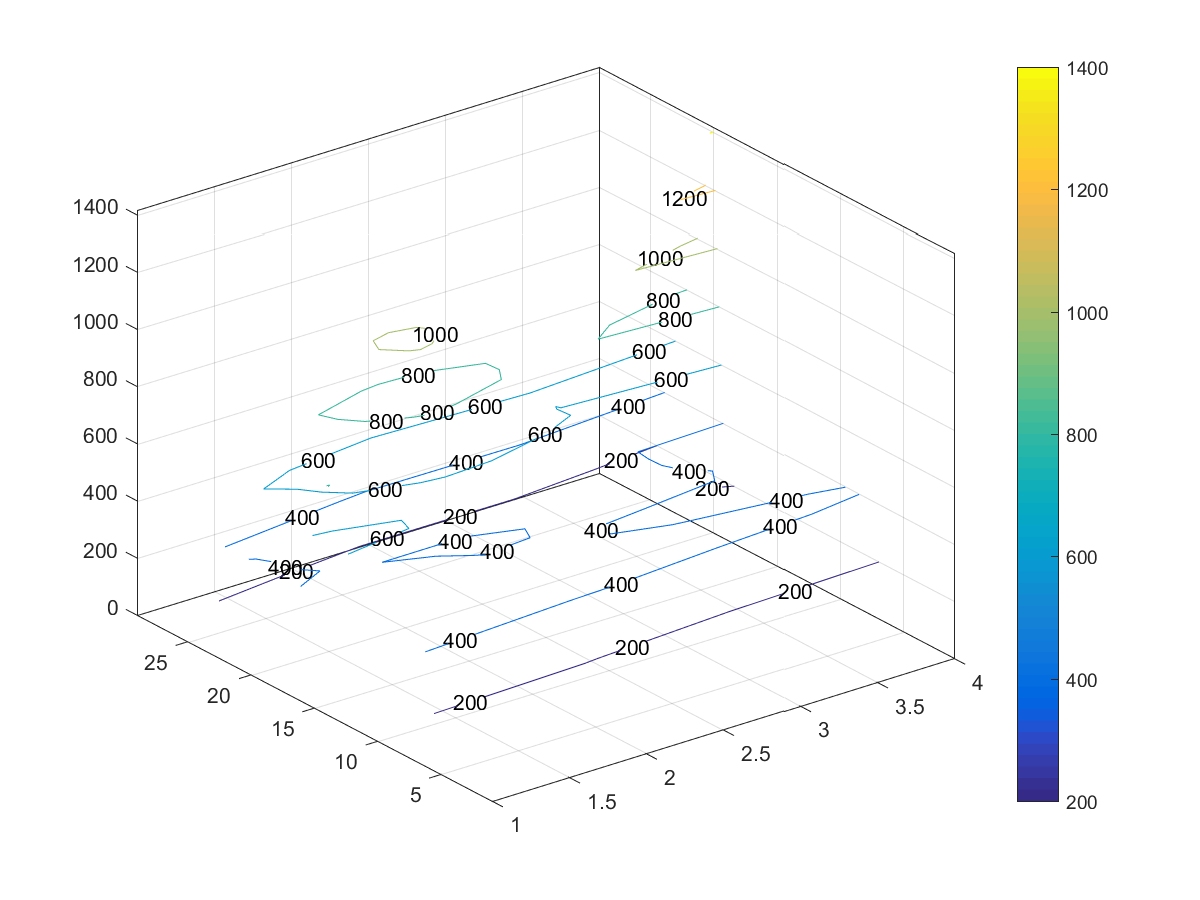

% Plot a 3D contour
figure
[c,h] = contour3(z);
clabel(c,h)
colorbar

​

​

​

​

​

​

​

希望这能有所帮助。

卡普拉
