UML静态工厂

Question

我正在寻找在UML类图中描述以下情况的正确方法：

public class DbTransaction
{
    private List<DbTask> taskList;

    public void buildTaskList()
    {
       this.taskList = taskListFactory.buildTaskList();
    }
}

 public static class TaskListFactory
 {
    public static List<DbTask> buildTaskList()
    {
         List list = new List<DbTask>();
         return list;
    }
 }

public class DbTask
{
   .....
}

DbTransaction与DbTask相关联，但我不确定如何正确地绘制与静态TaskList类的关系。

Answer 1

正确的UML图与工厂是否存在、工厂是否是带有静态方法的静态类无关。事实上，DbTransaction的一个实例在名为taskList的类成员变量中维护一个DbTask类型实例的列表。这意味着您的UML应该显示一个DbTransaction类，该类与DbTask类具有单向关联。该单向关联应该具有一个名为taskList的关联端属性，该属性具有多重0..*。

如果愿意，还可以将DbTransaction类的依赖项绘制到TaskList类，以指示调用它。您还可以将buildTaskList()操作建模为静态特性(方法是设置isStatic=true，它将显示为类图上的下划线)。您甚至可以通过将该依赖项的客户端从DbTransaction类更改为它的buildTaskList()操作，并将该依赖关系的提供者从TaskList类更改为它的buildTaskList()操作，甚至可以做到这一点。

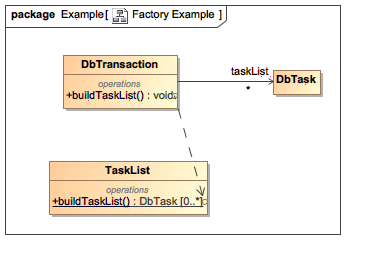

下面是一个给你的例子：

​

​

Answer 2

我认为有更多的可能性来画这个。

1)在DbTransaction和TaskList之间创建一个链接，并调用关联使用

2)不创建链接，只需写一条便条，说明这是一个工厂，由事务使用。

它还取决于您希望显示面向对象的正确模型，或者希望显示系统的行为。

我建议使用备选案文2)。当您不仅想要显示这三个组件的行为时。
