绘制SVG Bezier曲线

Question

我有一个控制点数组，表示一个高阶Bezier曲线.

如何使用一条SVG路径绘制这条曲线？

​

​

UPD:

例如，我有一组点：(x1，y1) (x2，y2) (x3，y3) (x4，y4) (x5，y5)。

从C、S、Q或T的角度来看，SVG-path会是什么样子？

UPD 2:解决方案

我问这个问题是为了描绘一个用TweenMax动画的对象路径。

后来，我在GreenSock论坛上收到了回复。

这是CodePen实例。

Answer 1

简短的回答:你不能。

SVG只构建了二次曲线(2阶)和三次曲线(3阶)，而你显示的曲线是四次曲线(4阶)。SVG没有通用的"N术语Bezier“抽签指令，所以您必须在这里妥协。

一些备选方案：

1. 将曲线转换为(一系列)三次曲线并进行渲染。这是一个相当困难的问题，并不是真正的推荐。
2. 在足够的点上采样你的曲线，这样通过这些点的多边形看起来就像一条曲线，在分辨率和缩放水平上，人们会看到它。这是容易做到的，但当然，你不再有一个“曲线”，你现在有一个多边形。
3. 如前所述，但点较少，然后计算通过这些点的Catmull曲线序列，然后将这些CR曲线转换为三次Bezier (它们是相同类型的函数，可以从一个转换到另一个)。这比2更好，因为你有一条曲线，但它看上去可能和原来的不太一样。当然，你使用的分数越多，效果就越好。
4. 使用画布绘制N度Bezier曲线，使用toDataURL函数从结果中构建一个图像，然后将该图像作为图像加载到SVG中。这将非常好地工作，但是如果您使用创建的SVG路径样式，让画布生成相同的样式可能是一个挑战。
5. 这个列表可能会很长，所以我们现在就停下来。

底线:如果您需要显示更高阶的Bezier曲线，SVG并不是一种适合使用的技术(我建议您只使用画布来制作动画，或者更好一些，比如d3.js或paper.js。可能是后者)。

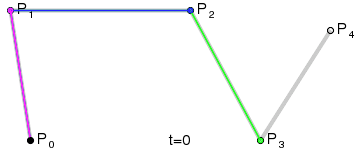

如果你的结果是滚动你自己的，抽样功能是可笑的简单。曲线是参数化的，由一个从0到1(包括在内)的值t控制，可以写成嵌套的线性插值：

getCurvePoint(t, points) {
  if (points.length === 1) return points[0];
  var newpoints = [];
  for(var i=0,j=1; j<points.length; i++,j++) {
    newpoints[i] = lerp2d(t, points[i], points[j]);
  }
  return getCurvePoint(t,newpoints);
}

lerp函数是标准的线性插值函数：

lerp(ratio, start, end) {
  return ratio*start + (1-ratio)*end;
}

lerp2d(ratio, start, end) {
  return {
    x: lerp(ratio, start.x, end.x),
    y: lerp(ratio, start.y, end.y)
  };
}

和一个简单的jsbin示例:使用点的http://jsbin.com/pesutibefu/edit?html,js,output

var points = [
  {x:50, y:100},
  {x:50, y:250},
  {x:210, y:250},
  {x:250, y:50},
  {x:380, y:150}
];

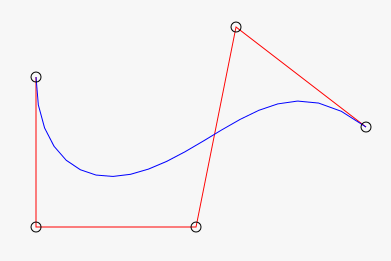

给我们：

​

​

虽然Paper.js草图将更容易处理，如果您需要动画漂亮的路径，具有可拖动的控制点等。

Answer 2

SVG不支持二次曲线和三次曲线以外的Bezier曲线。因此，在命令(C、S、Q或T)方面没有表示。

Bezier曲线可以用两种方式定义:三次使用"C“命令，二次定义使用"Q”命令。这些命令有固定的参数长度，二次参数为4，立方参数为6，因此一个示例SVG字符串将类似于"Q 150，- 300 ,0，0“-您可以看到一个"Q 150，-300，0 50,150 100,200"，但这只是一个接一个的两个四曲线，参数的数量总是"Q”的4倍和"C“的6的倍数。

列表中的每个命令

M=移动

L= lineto

H=水平线

V=垂直线

C=曲线

S=光滑曲线

Q=二次Bézier曲线

T=光滑二次Bézier曲线

A=椭圆弧

Z=闭合路径

在JavaScript中或实际上在任何其他标准API (.NET绘图、核心图形、Android )中都有一个表示，但在所有这些中，除了立方体或Quad之外，没有任何其他方法。此外，在我的经验中，我从未见过有一个绘图应用程序具有绘制更高阶Bezier曲线的功能。所以你最好的选择是把高阶曲线简化成Q或C。
