将HDMI图像分割成三维投影仪系统

Question

我被困在一块木板上，或者是一些能满足我需要的东西。

我在家里做了一个双投影机3D系统，像这样：system.php

而且HDMI可以有不同的(8)格式(左、右、上，等等)全部在这里：https://www.tridef.com/user-guide/3d-file-formats

因此，输入的HDMI端口上所需的图像可以像上面这样放置，我需要根据格式将它们分割到两个单独的HDMI输出上，这样我就可以将它们插入投影仪。

基本上，我需要一个设备，它位于上面第一个链接的第一个图像中："HDMI分配放大器& EDID模拟器“。

我知道Arduino无法处理这么多的处理，因为我用更简单的任务重载了它。

有人能帮我从哪里开始吗？我去过熊猫开发委员会，但那太贵了。

或者，如果有一个不贵的设备，为这项任务，我可以买。

我勉强使用了TriDef3D的系统，但这很难工作。

我希望我的设备能从Chromecast 2.0中获得输入，但如果不可能，普通播放器会这样做的。

我发现了一些名为HDMI解复用器的设备，它们只需削减一半的输入，但这是相当昂贵的，因为需要260美元和2美元。

请帮帮我。

提前谢谢。

Answer 1

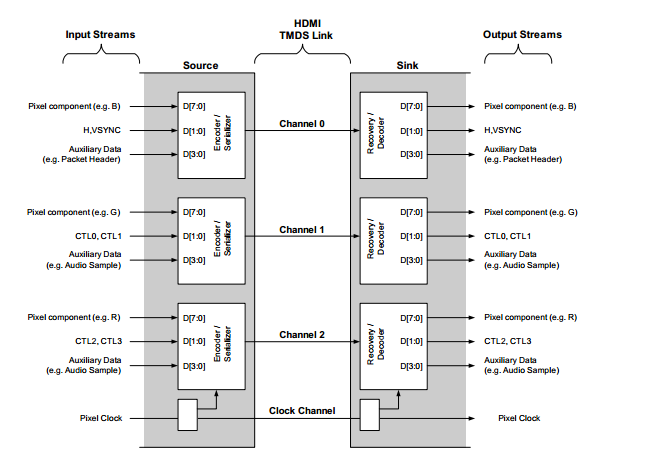

在第56页的HDMI规范中，传输/互连如下：

​

​

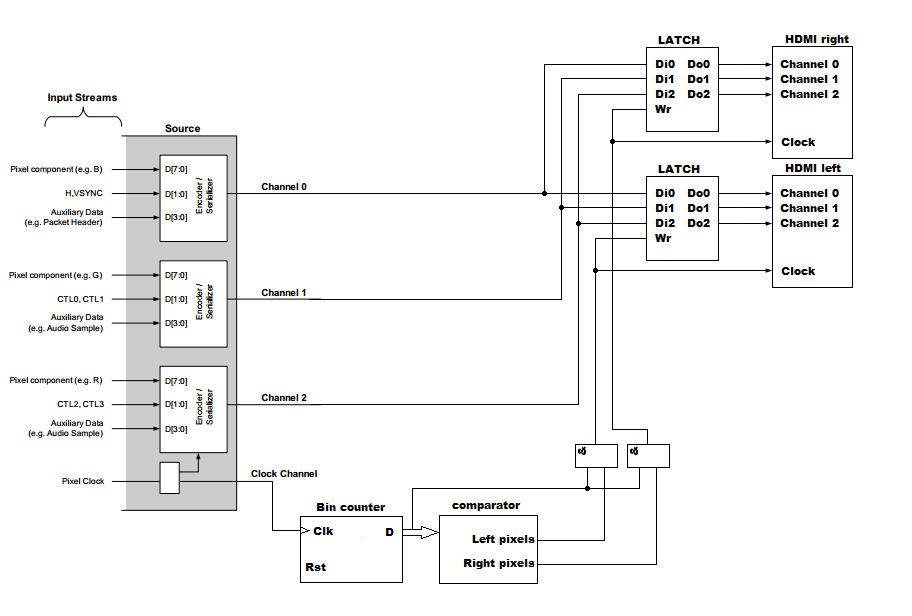

我将从左/右交错格式开始，其中偶数像素是左，奇数像素是正确的，因为很有可能它不需要任何FIFO。如果您想要标准的左/右，那么您需要单行FIFO为每个通道和上/下全图像FIFO。如果您的HW支持可变时钟，那么这个简化示例应该可以工作：

​

​

您需要添加来自Channel0的H/V同步解码器来重置二进制计数器。二进制计数器计数正在处理的数据地址。到和门的单条数据线应该是D1，占输入时钟的一半，但不是完全需要在D0和D1之间切换取决于处理数据的时间(对于像素，它将是D1，对于其他数据，它将是D0)，这是我前面提到的可变时钟。比较器只是将地址与预定义的常量(如行的一半为非交错的左/右格式或检测偶数为交错格式，但两者都必须采取+/-其他数据偏移)进行比较，请注意传输是在bits而不是Bytes上，因此地址将乘以每个数据块的位数……大门只是在左右两部分之间切换时钟。锁存，，确保输出信号不会混合，并提高信号。

我从示波器测量通道开始，这样你就可以看到数据是如何传输的，然后再进行实验。如果您使用FPGA，那么您不需要在配置的同时对板进行任何更改，因为电路将完全位于FPGA内部。

如果不支持可变时钟，则需要使用FIFO和或RAM来存储整行/图像，然后将适当的部分发送到它们的连接器。为此，您很可能需要完全的解码能力，所以使用SIL9134 + SIL9135。减半分辨率会带来定时问题，因为你将需要更多的时间发送半速度半帧，然后全速全帧(辅助和同步数据被复制，而不是一半)。如果发送有足够大的空隙，您可以适应那里缺少的时间，但是不是所有的HW都能支持它失去同步/闪烁/等等。在这种情况下，您可以将分辨率更改为更小一点(减半后)以适应发送时间.或扩大全分辨率输入(在x轴)。

祝你的任务好运。
