加速OpticalFlow算法- OpenCV

Question

我正在做一个用光流算法估计无人机位置的项目.我目前正为此目的使用cv::calcOpticalFlowFarneback。

我的硬件是一个卵巢U3，将最终连接到无人机飞行控制器。

问题是这个方法对于这个硬件来说真的很重，我正在寻找一些其他的方法来优化/加速它。

我已经尝试过的事物：

• 将分辨率降低到320x240甚至160x120。
• 使用OpenCV TBB (使用WITH_TBB=ON BUILD_TBB=ON编译并添加-ltbb)。
• 如建议的这里改变光流参数

添加代码的相关部分：

int opticalFlow(){

    // capture from camera
    VideoCapture cap(0);
    if( !cap.isOpened() )
        return -1;

    // Set Resolution - The Default Resolution Is 640 x 480
    cap.set(CV_CAP_PROP_FRAME_WIDTH,WIDTH_RES);
    cap.set(CV_CAP_PROP_FRAME_HEIGHT,HEIGHT_RES);

    Mat flow, cflow, undistortFrame, processedFrame, origFrame, croppedFrame;
    UMat gray, prevgray, uflow;

    currLocation.x = 0;
    currLocation.y = 0;

    // for each frame calculate optical flow
    for(;;)
    {
        // take out frame- still distorted
        cap >> origFrame;

        // Convert to gray
        cvtColor(origFrame, processedFrame, COLOR_BGR2GRAY);

        // rotate image - perspective transformation
        rotateImage(processedFrame, gray, eulerFromSensors.roll, eulerFromSensors.pitch, 0, 0, 0, 1, cameraMatrix.at<double>(0,0),
        cameraMatrix.at<double>(0,2),cameraMatrix.at<double>(1,2));

        if( !prevgray.empty() )
        {
            // calculate flow
            calcOpticalFlowFarneback(prevgray, gray, uflow, 0.5, 3, 10, 3, 3, 1.2, 0);
            uflow.copyTo(flow);

            // get average
            calcAvgOpticalFlow(flow, 16, corners);

            /*
            Some other calculations
            .
            .
            .
            Updating currLocation struct
            */
        }
        //break conditions
        if(waitKey(1)>=0)
            break;
        if(end_run)
            break;
        std::swap(prevgray, gray);
    }
    return 0;
}

备注：

• 我运行了callgrind，瓶颈就像预期的那样-- calcOpticalFlowFarneback函数。

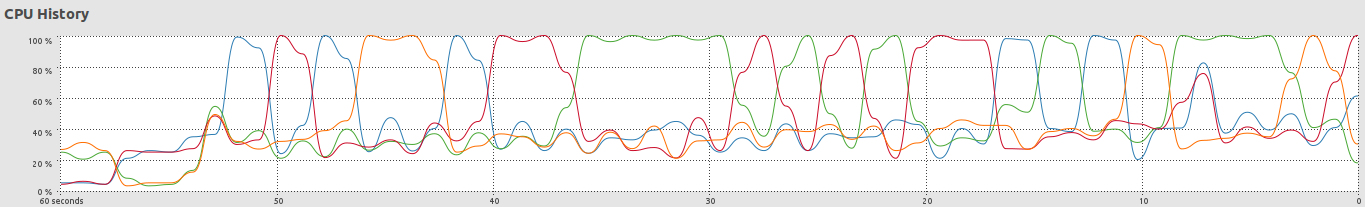

• 在运行程序时，我检查了CPU内核的负载，而且它没有大量使用所有4个核心，在给定的时间内只有一个内核是100%的(即使使用TBB)：

​

​

Answer 1

首先，我想对下面的这回答表示感谢，我用它来构建我的最终解决方案，我将尽可能多地详细解释这个解决方案。

我的解决方案分为两部分：

1. Multithreading -将每一帧分割成4个矩阵，每个四分之一在一个不同的矩阵中。创建4个线程，并在不同的线程中运行每个季度的处理。我创建了4个季度矩阵，这样它们之间就会有一些(5%)的重叠，这样我就不会失去它们之间的连接(见下图-黄色部分从宽度到高度分别是55%和55% )。

Q1 =cv：：UMat(灰度，范围(0，HEIGHT_RES*0.55)，范围(0，WIDTH_RES*0.55))，Q2 =cv：：UMat(灰度，范围(0，HEIGHT_RES*0.55)，范围(WIDTH_RES*0.45，WIDTH_RES))，Q3 =cv:UMat(灰度，范围(0.45*HEIGHT_RES，HEIGHT_RES)，范围(0，WIDTH_RES*0.55))；Q4 =cv：：UMat(灰度，范围(0.45*HEIGHT_RES，HEIGHT_RES)，范围(WIDTH_RES*0.45，WIDTH_RES))；

每个线程在四分之一上进行光流处理(下面第2部分)，主循环等待所有线程完成，以便收集结果和平均。

1. 使用稀疏方法-在选定的ROI网格中使用calcOpticalFlowPyrLK方法，而不是使用calcOpticalFlowFarneback。使用Lucas-Kanade稀疏方法代替Farneback稠密方法消耗的CPU时间要少得多。在我的例子中，我用gridstep=10创建了一个网格。这是创建网格的简单函数： void createGrid(vector &grid，int16_t wRes，int16_t hRes，int step){ for (int i= 0；i< wRes；i+=step) for (int j= 0；j< hRes；j+=step) grid.push_back(cv:Point2f(i，j))；} 注意，如果网格在整个运行过程中是恒定的，最好在进入主循环之前只创建一次。

在实现这两个部分之后，当运行程序时，Odroid U3的所有4个核心都在60%-80%的范围内工作，并且性能得到了提高。

Answer 2

光流估计一般是一种安静、耗时的操作。我建议改变光流法。

在您可以使用的DualTVL1OpticalFlow中，OpenCV是一种性能更好的方法。如果这个方法还是慢的话，应该使用calcOpticalFlowPyrLK。然而，该方法是一种稀疏运动估计方法，不直接返回密集的运动场。为此:初始化框架网格上的一组点(例如，网格步骤= 10)，使用这些点来使用calcOpticalFlowPyrLK跟踪它们。跟踪点和输入点之间的差异给出了每个栅格位置的光流。最后，必须在网格点之间进行插值。例如，使用最近的邻域或线性插值。
