理解9-补丁绘图

Question

第1部分

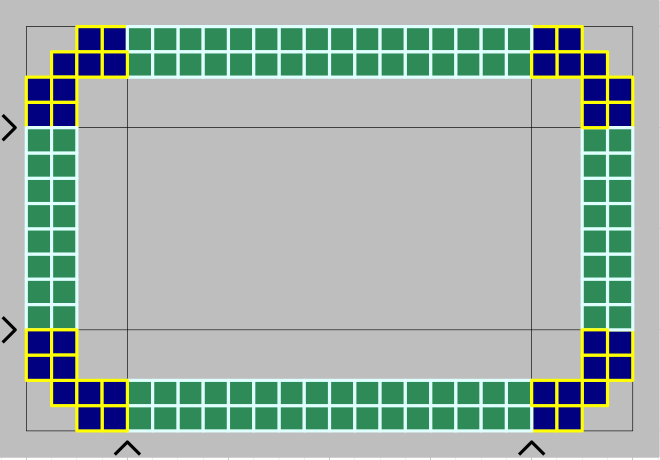

如果9块图像必须有一个区域2、4、6、8(按读取顺序计算区域)的1像素可展宽区域，那么9块图像如何能够捕获像下面这样的图像，其中的角是4x4，而每个可拉伸区域都是4像素宽的？

​

​

第2部分

为什么sdk/tools/ areas 9修补程序可以独立地修改顶部和底部区域？同样，为什么左派和右派地区是独立的？我希望编辑器能够提供操作上述图像中的四个插入符号的方法。

Answer 1

4边框必须是1 1px高(或宽)和透明的。

他们可能有也可能没有9个标记1 px高(或宽)和高大和黑色的。

顶部边框用于标记(0)，一个或多个可伸缩的水平区域/s。

左边框用于标记(0)，一个或多个可伸缩的垂直区域/s。

(可选)右边框用于设置垂直内容区域(实际上，它标记了一些内部填充)。

(可选的)底部边框用于设置水平内容区域(实际上，它标记了一些内部填充)。

在本文中可以找到更多信息：http://blog.booleanbites.com/2012/11/android-how-to-use-9-patch-png.html

，例如

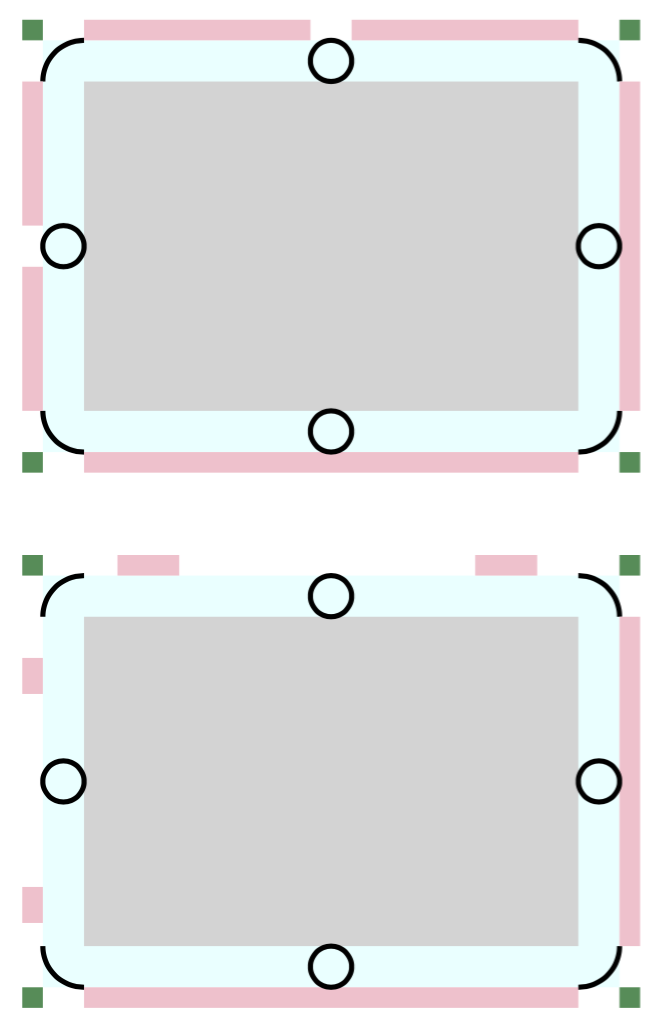

以下两种图像中的任何一种适合作为9修补程序，但须受以下约束：

1. 四角的四分圆必须保持它们的纵横比，即使图像的纵横比是从原来的变化。
2. 同样，边界内的圆圈必须保持圆圈(即不能按比例排列)。

另外：

9补丁图像的规范受到了限制，即：

1. 对于四个绿色角落，没有指定任何内容。它们可以有任何价值。
2. 由于我们指定了在需要时将缩放的区域，而不是那些可能无法缩放的区域，因此在粉红色单像素边框的规范中有回旋余地。无论是顶部还是底部都可以。然而，在本例中，为了保持边框中心的圆圈，粉红像素的宽度必须相等。

在这个例子中，我们专门研究了创建一个可变大小的框架的情况。为了使其正常工作，必须正确设置透明度：

1. 内部灰色区域的透明度是完全透明的。
2. 粉红像素的透明度与之无关。
3. 青像素的透明度必须是完全不透明的。

​

​
