利用matlab .fig提取曲面

Question

我有一个matlab .fig文件，其中包含一些点和一个曲面适合他们。我想要从图形中提取表面，我想要有顶点和脸。你能给我一些关于如何实现这一点的提示吗？

我的数字可以在这里找到：https://drive.google.com/file/d/0By376R0mxORYU3JsRWw1WjllWHc/view?usp=sharing和我想要提取没有蓝色点的表面。

编辑:这不是一个重复，见下面的评论，为什么。

Answer 1

用于绘制表面和点的数据存储在图中。

因此，你可以：

• 打开图形
• 从图中获取数据
• 把人像的孩子们，在这种情况下，用斧头
• 从曲面的轴、X、y和z数据中提取数据。

这些轴实际上包含两组数据：

• 存储在z(1) XData，YData，ZData中的点的数据
• 存储在z(2) XData、YData、ZData中的曲面数据

这是代码(带有“点符号”)：

% Open the figure
open('cubicinterp.fig')
% Get the data from the figure
x=gcf
% Get the children of the figure (in this case the axes)
y=x.Children
% Get the data used to plot on the axes
z=y.Children

figure
XX=z(2).XData;
YY=z(2).YData;
ZZ=z(2).ZData;
CCDD=z(2).CData;
surf(XX,YY,ZZ,CCDD)
return

这是没有“点符号”的代码(在R2014b之前)。

% Open the figure
open('cubicinterp.fig')
% Get the data from the figure
x=gcf
% Get the children of the figure (in this case the axes)
y_1=get(gcf,'children');
% Get the data used to plot on the axes
z_1=get(y_1,'children');

figure
XX=get(z_1(2),'xdata');
YY=get(z_1(2),'ydata');
ZZ=get(z_1(2),'zdata');
CCDD=get(z_1(2),'Cdata');
surf(XX,YY,ZZ,CCDD)

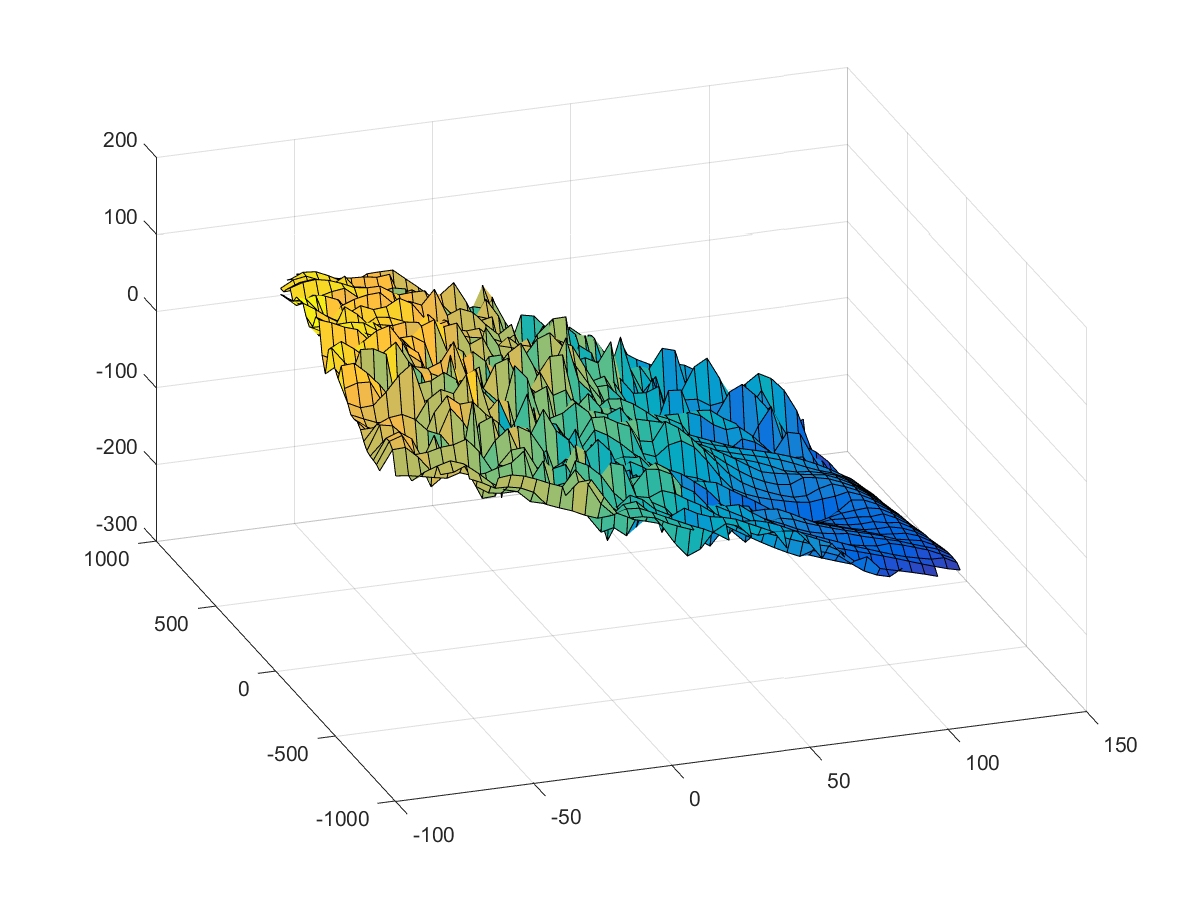

这是提取出来的表面：

​

​

希望这能有所帮助。

卡普拉
